REIBUNGSLENKUNGSDÄMPFER (MH, EH-Modelle)

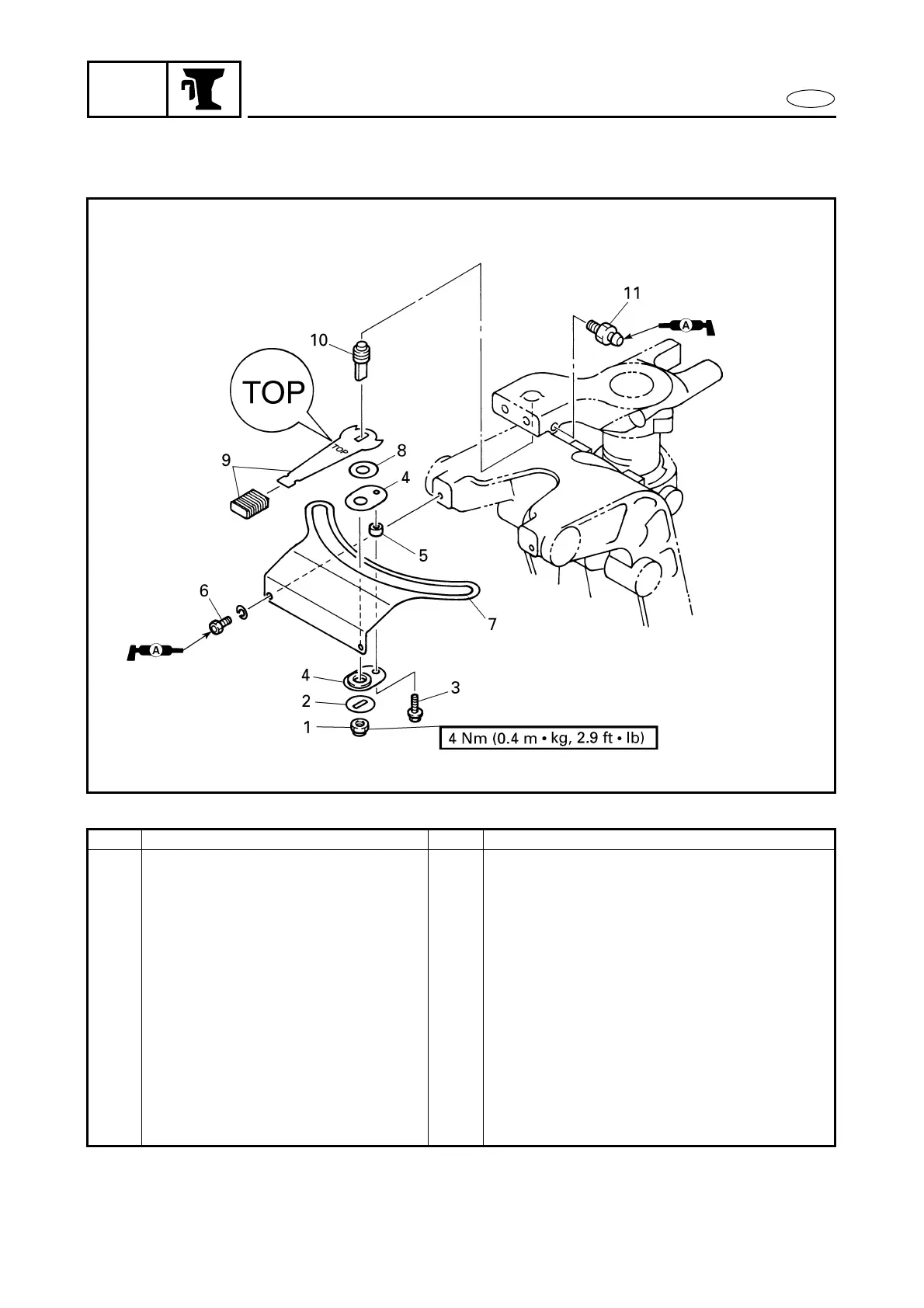

EXPLOSIONSZEICHNUNG
AUSBAU- UND EINBAUTABELLE
Schritt Verfahren/Teilebezeichnung Anzahl Wartungspunkte
DEMONTAGE DER
REIBUNGSLENKUNGSDÄMPFER
Ausbau in der angegebenen Reihenfolge durch-
führen.
1 Gegenmutter 1
2 Unterlegscheibe 1
3 Schraube 1
4 Reibungsstück 2
5 Muffe 1
6 Schraube 2
7 Reibungsplatte 1
8 Unterlegscheibe 1
9 Reibungshebel 1
10 Steuerungs-Arretierwelle 1
11 Schmiernippel 1
Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.
REIBUNGSLENKUNGSDÄMPFER
(MH, EH-Modelle)
