FRICCIÓN DE LA DIRECCIÓN (Opción MH, EH)

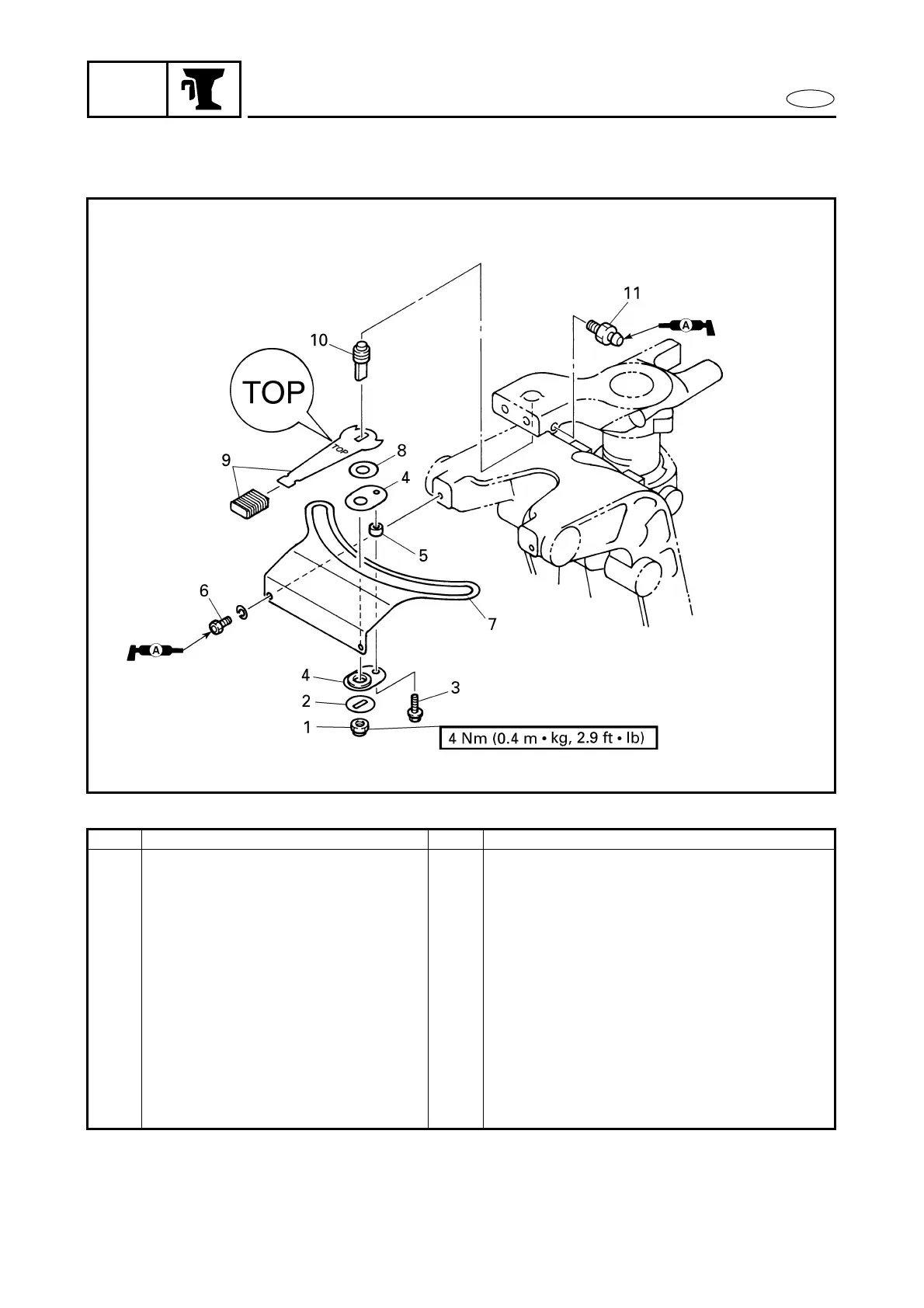

DIAGRAMA DETALLADO
GRAFICÁ DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
DESMONTAJE DE LA FRICCIÓN DE LA
DIRECCIÓN
Siga los “Pasos” de la izquierda para la extracción.
1 Contratuerca 1
2 Arandela 1
3 Perno 1
4 Pieza de fricción 2
5 Casquillo 1
6 Perno 2
7 Disco de fricción 1
8 Arandela de fricción 1
9 Palanca de fricción 1
10 Eje de bloqueo de la dirección 1
11 Engrasador 1
Para la instalación, invierta los pasos del desmontaje.
FRICCIÓN DE LA DIRECCIÓN (Opción MH, EH)
