7-
F
BRKT
13
ENS. BOITIER SUPERIEUR

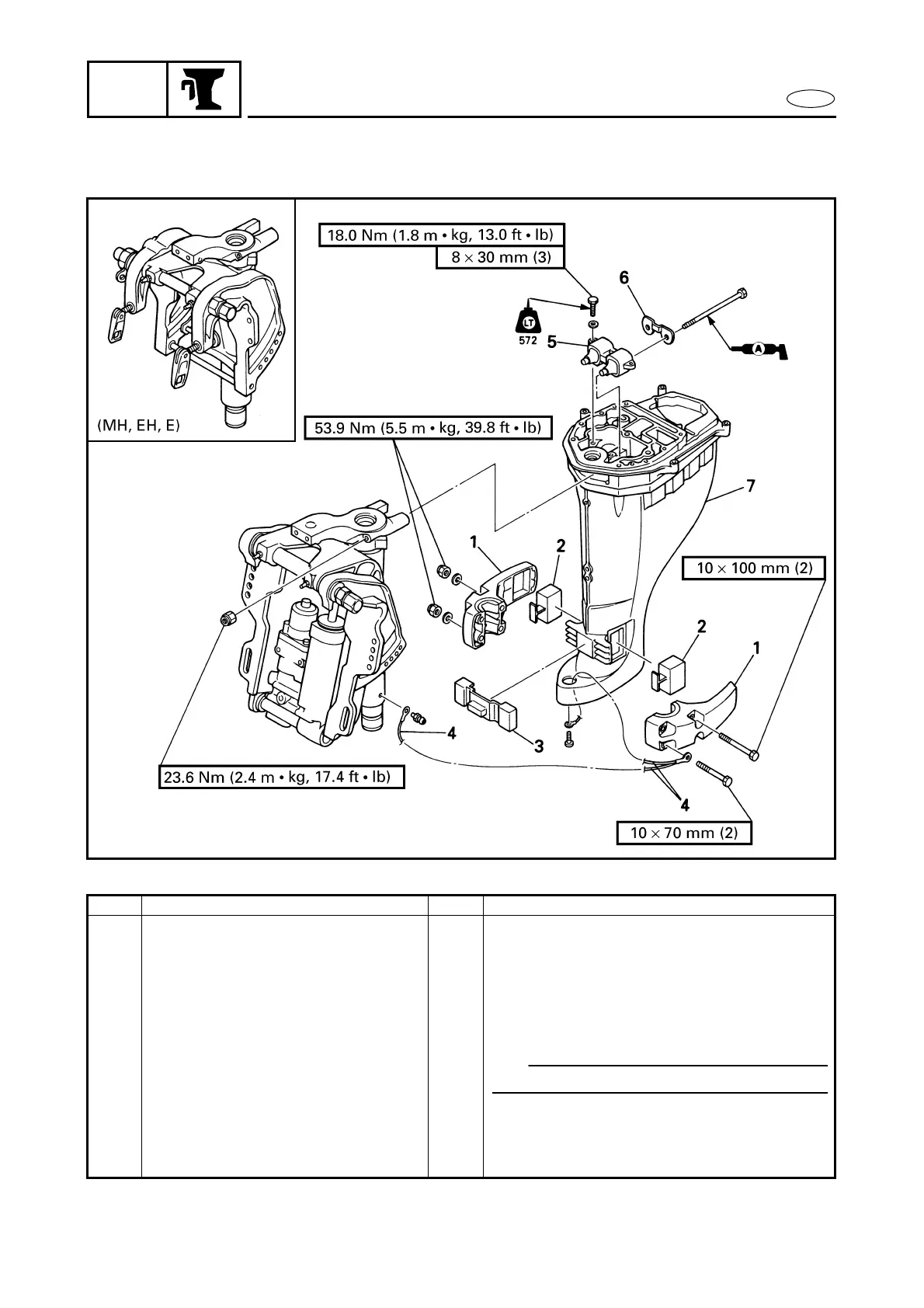

VUE EN ECLATE
ENS. BOITIER SUPERIEUR
7
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEPOSE DE L’ENS. BOITIER
SUPERIEUR
Suivre l’“étape” de gauche pour la dépose.
Bloc de propulsion Voir “BLOC DE PROPULSION” au chapitre 6.
Capot inférieur Voir “CAPOT INFERIEUR”.
1 Logement de raccord inférieur 2
2 Caoutchouc amortisseur inférieur (latéral) 2
3 Caoutchouc amortisseur inférieur (avant) 1
4 Fil de masse 1
5 Amortisseur supérieur 1
6 Plaque de retenue d’amortisseur supérieur 1
7 Ens. boîtier supérieur 1
Pour l’installation, inverser les étapes de la dépose.
N.B.:
Déconnecter le fil de masse à trois emplacements.
