OBERGEHÄUSE-BAUGRUPPE

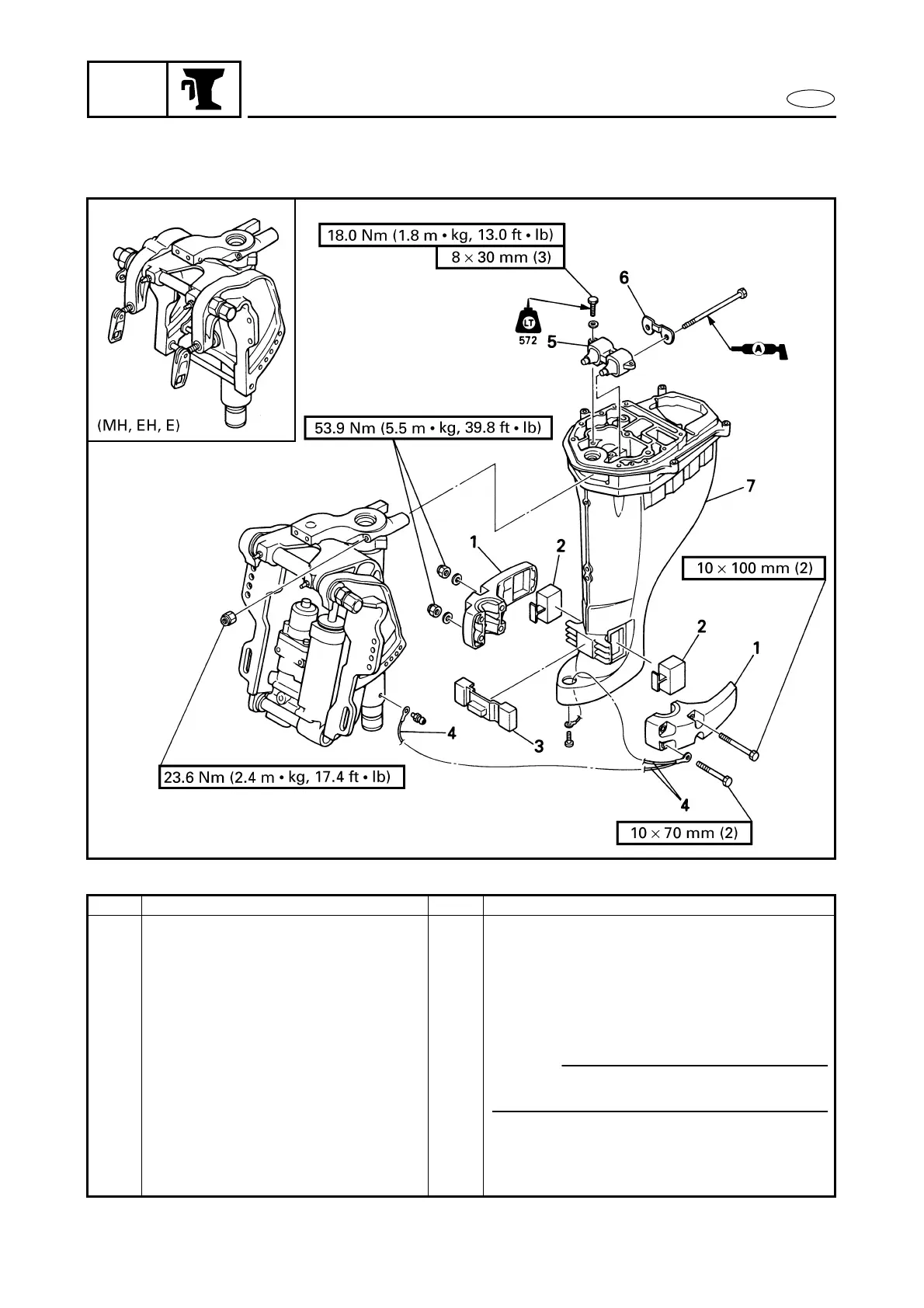

EXPLOSIONSZEICHNUNG
OBERGEHÄUSE-BAUGRUPPE
7
AUSBAU- UND EINBAUTABELLE
Schritt Verfahren/Teilebezeichnung Anzahl Wartungspunkte
OBERGEHÄUSE AUSBAUEN Ausbau in der angegebenen Reihenfolge durch-
führen.
Antriebseinheit Siehe “ANTRIEBSEINHEIT” in Kapitel 6.
Bodenblech Siehe “BODENBLECH”.
1 Untergehäusehalterung 2
2 Unterer Gummidämpfer (seitlich) 2
3 Unterer Gummidämpfer (vorne) 1
4 Massekabel 1
5 Oberer Dämpfer 1
6 Oberes Dämpferhalteblech 1
7 Obergehäuse-Baugruppe 1
Der Einbau erfolgt in umgekehrter Reihenfolge.
HINWEIS:
Das Massekabel ist an drei verschiedenen Punkten
abzuklemmen.
