7-
ES
BRKT
15
CONJUNTO DE LA CAJA SUPERIOR

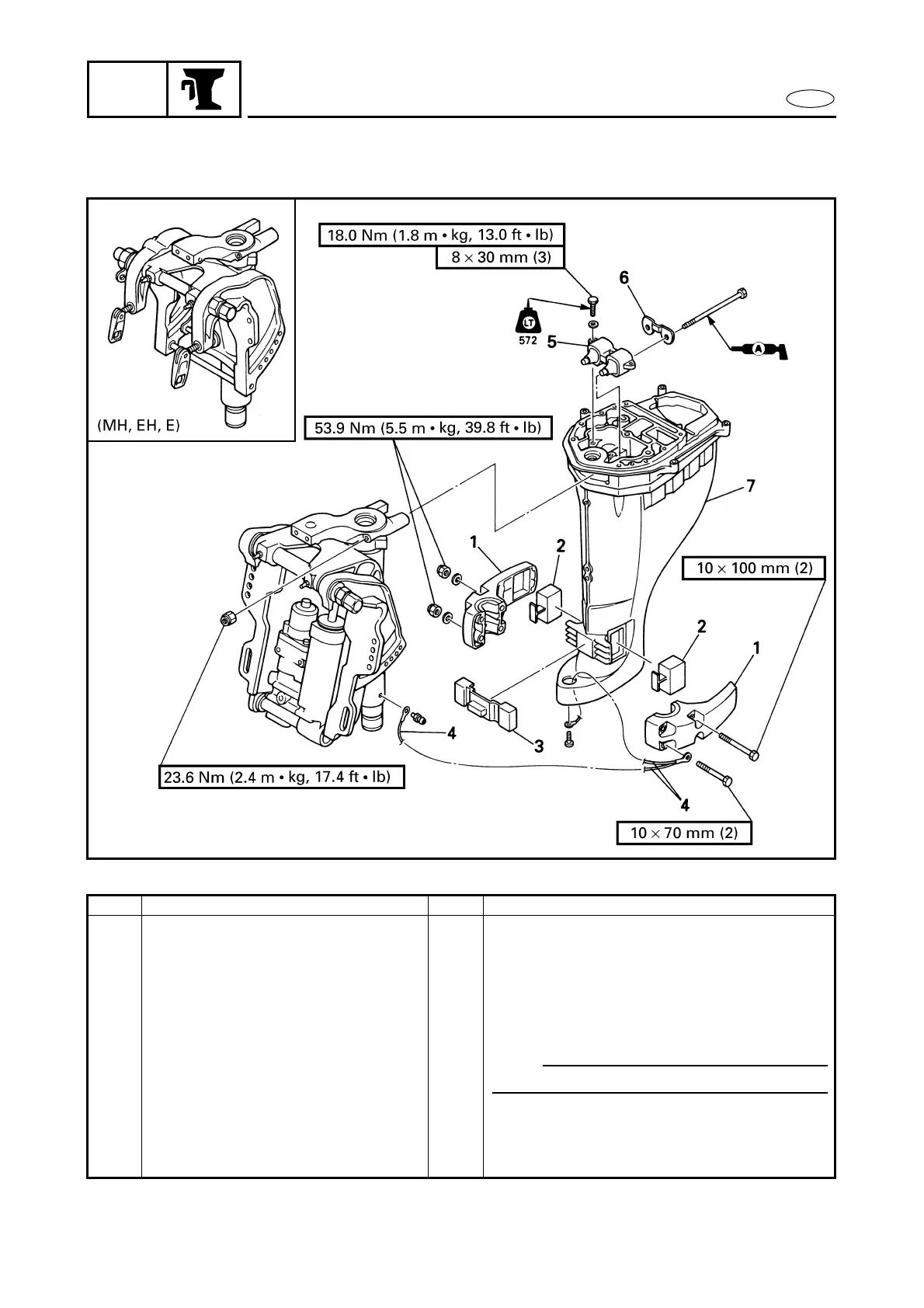

DIAGRAMA DETALLADO
CONJUNTO DE LA CAJA SUPERIOR
7
GRAFICÁ DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
EXTRACCIÓN DEL CONJUNTO DE LA
CAJA SUPERIOR
Siga los “Pasos” de la izquierda para la extracción.
Unidad inferior Consulte la sección “UNIDAD INFERIOR” del capítulo 6.
Conjunto del carenaje inferior Consulte la sección “CARENAJE INFERIOR”.
1 Envoltura de montura inferior 2
2 Amortiguador de goma inferior (lateral) 2
3 Amortiguador de goma inferior (frontal) 1
4 Cable de tierra 1
5 Amortiguador superior 1
6 Placa de retención del amortiguador superior 1
7 Conjunto de la caja superior 1
Para la instalación, invierta los pasos de la extracción.
NOTA:
Extraiga el cable por tres puntos distintos.
