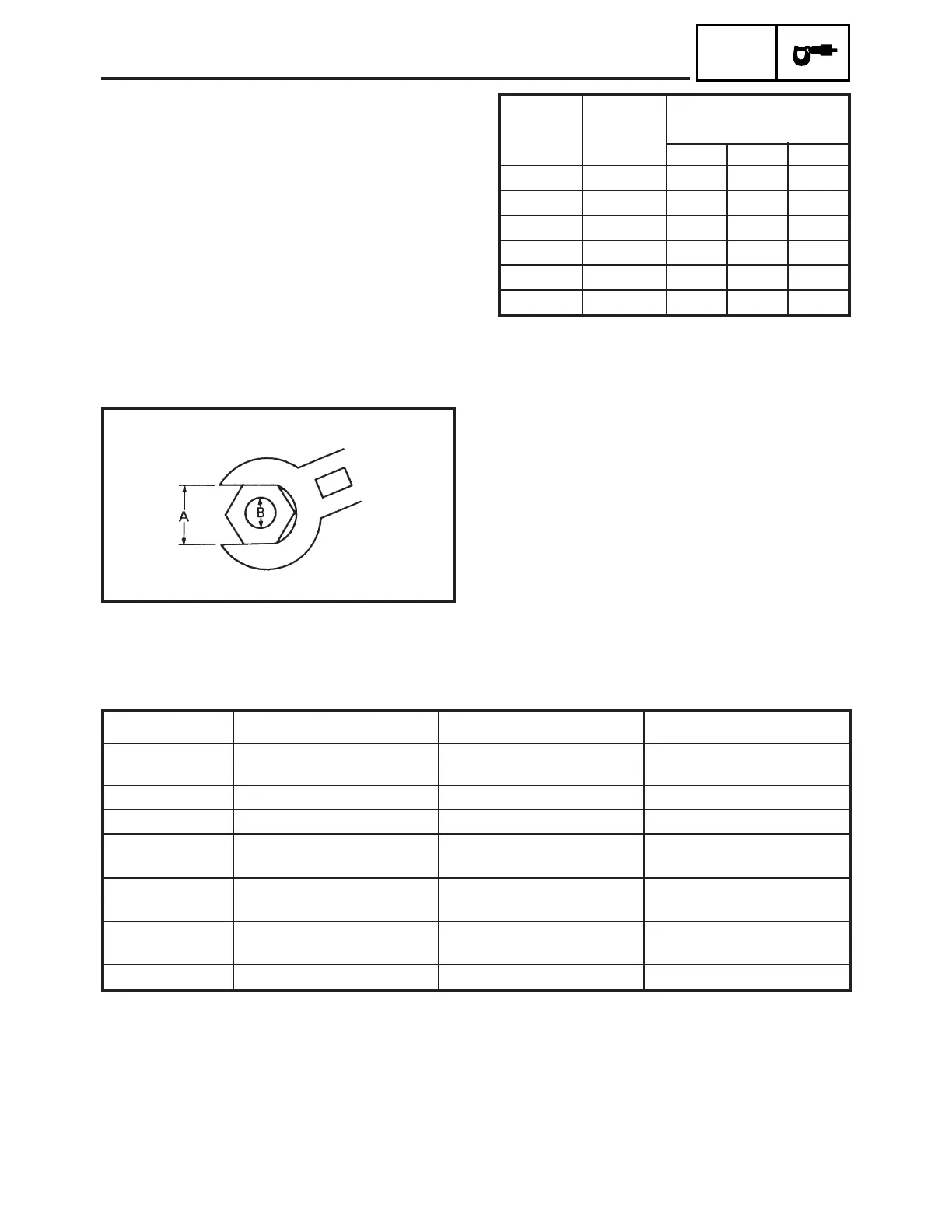

SPECIFICATIONS GENERALES DE COUPLE/
DEFINITION DES UNITES
Millimètre
Centimètre
Kilogramme
Newton
Newton-mètre
Mètre-kilogramme
Pascal
Newton par millimètre
Litre
Centimètre cube
Tour par minute
mm
cm
kg
N
Nm
m • kg
Pa
N/mm
L
cm
3
r/min
Longueur
Longueur
Poids
Force
Couple
Couple
Pression
Constante de ressort
Volume ou contenance
Régime moteur
DEFINITION DES UNITES
SPECIFICATIONS GENERALES DE
COUPLE
Ce tableau spécifie les couples de serrage les attaches
standard avec filetage à pas I.S.O. standard. Les
spécifications de couple pour les composants ou
ensembles spéciaux sont indiquées dans les sections
appropriées de ce manuel. Pour éviter toute déforma-
tion, serrer les ensembles ayant de nombreuses at-
taches en suivant un ordre entrecroisé, par étapes
progressives, jusqu’à ce que le couple final soit
atteint. A moins que ce ne soit spécifié autrement, les
spécifications de couple s’entendent pour des fileta-
ges propres et secs. Les composants doivent être à
température ambiante.
A: Distance entre les faces
B: Diamètre extérieur du filetage
Unité Signification Définition Mesure
10
-3
mètre
10
-2
mètre
10
3
grammes
1kg × m/sec
2
N × m
m × kg
N/m
2
N/mm
—
—
A
(Ecrou)
B
(Boulon)
Nm m • kg ft • lb
Spécifications générales
de couple
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm
6 mm
8 mm
10 mm
12 mm
14 mm
16 mm
6
15
30
55
85
130
0,6
1,5
3,0
5,5
8,5
13,0
4,3
11
22
40
61
94
SDN9120
