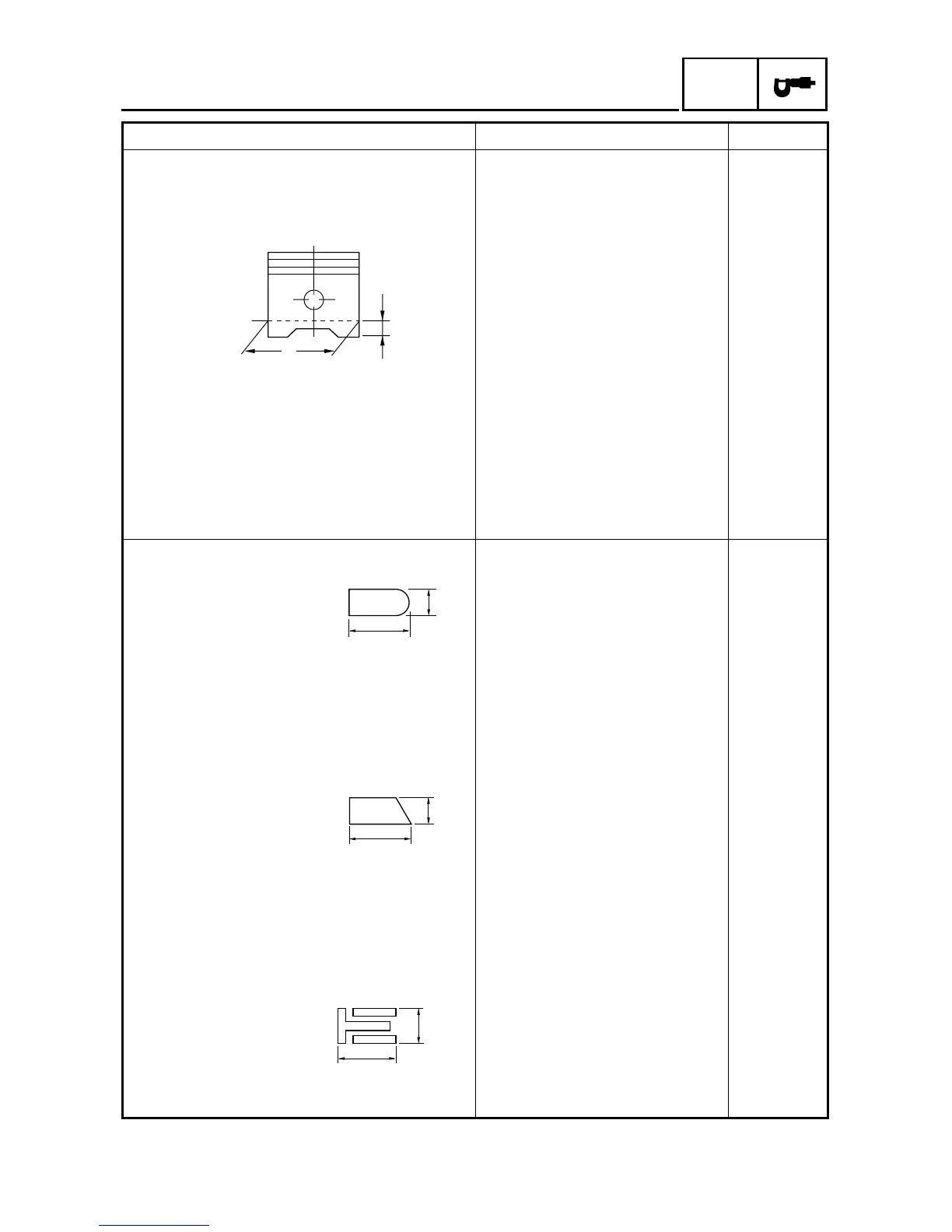

2 - 7
CARACTERISTIQUES D’ENTRETIEN
SPEC
Piston:
Jeu piston-cylindre 0,025 à 0,045 mm
(0,0010 à 0,0018 in)
0,15 mm
(0,0059 in)
Taille de piston “D” 46,960 à 46,975 mm
(1,8488 à 1,8494 in)
----
Cote réparation de piston (2e) 47,5 mm (1,8701 in) ----
(4e) 48,0 mm (1,8898 in) ----
Point de mesure “H” 4 mm (0,16 in) ----
Décalage du piston 0,75 mm (0,0295 in) ----
Diamètre intérieur d’alésage d’axe de piston 13,002 à 13,013 mm
(0,5119 à 0,5123 in)
13,045 mm
(0,5136 in)
Diamètre extérieur d’axe de piston 12,996 à 13,000 mm
(0,5117 à 0,5118 in)
12,980 mm
(0,511 in)
Segments:
Segment de feu
Type Cylindrique ----
Dimensions (B × T) 1,0 × 2,0 mm (0,04 × 0,08 in) ----
Ecartement des becs (segment monté) 0,10 à 0,25 mm
(0,004 à 0,010 in)
0,4 mm
(0,016 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)
0,12 mm
(0,005 in)
Segment d’étanchéité
Type Fuselé ----
Dimensions (B × T) 1,0 × 2,0 mm (0,04 × 0,08 in) ----
Ecartement des becs (segment monté) 0,10 à 0,25 mm
(0,004 à 0,010 in)
0,4 mm
(0,016 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)
0,12 mm
(0,005 in)
Segment racleur d’huile
Dimensions (B × T) 2,0 × 2,3 mm (0,08 × 0,09 in) ----
Ecartement des becs (segment monté) 0,2 à 0,7 mm (0,01 à 0,03 in) ----
Désignation Standard Limite
H
D
T
B
B
T
B
T
