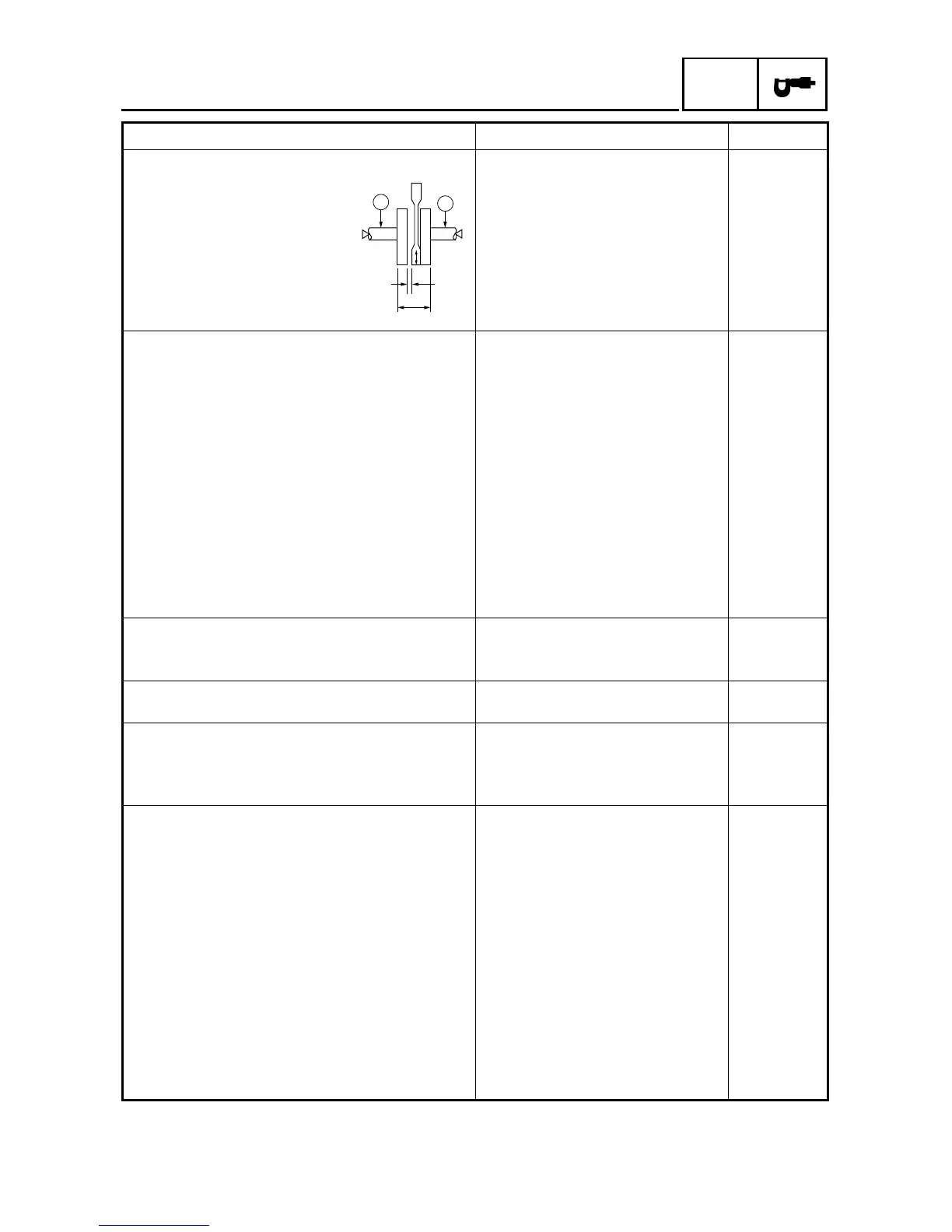

2 - 8
CARACTERISTIQUES D’ENTRETIEN
SPEC
C
C
D
A
E
Vilebrequin:
Largeur de volant “A” 42,95 à 43,00 mm
(1,691 à 1,693 in)
----
Limite de faux-rond “C” ---- 0,03 mm
(0,0012 in)
Jeu latéral de tête de bielle “D” 0,10 à 0,40 mm
(0,0039 à 0,0157 in)
0,50 mm
(0,02 in)
Jeu radial de tête de bielle “E” 0,010 à 0,025 mm
(0,0004 à 0,0010 in)
0,05 mm
(0,002 in)
Embrayage:
Epaisseur des disques de friction 2,7 à 2,9 mm
(0,106 à 0,114 in)
2,6 mm
(0,102 in)
Quantité 5 ----
Epaisseur de disque d’embrayage 1,1 à 1,3 mm (0,043 à 0,051 in) ----
Quantité 4 ----
Limite de déformation ---- 0,2 mm
(0,008 in)
Longueur libre de ressort d’embrayage 26,2 mm (1,03 in) 24,2 mm
(0,95 in)
Quantité 4 ----
Système de débrayage Poussée interne, poussée de came ----
Limite de déformation de la tige de commande ---- 0,5 mm
(0,02 in)
Embrayage centrifuge automatique:
Vitesse d’engagement de l’embrayage 2.160 à 2.560 tr/mn ----
Vitesse de libération de l’embrayage 3.300 à 3.800 tr/mn ----
Sélecteur:
Type de sélecteur Tambour de sélection et guide ----
Kick:
Type Mécanisme à rochet ----
Force de friction du clip de kick 5,8 à 14,7 N
(0,59 à 1,50 kg, 1,3 à 3,3 lb)
----
Carburateur:
Marque d’identification 5HN1 01 ----
Gicleur principal (M.J) N˚90 ----
Gicleur d’air principal (M.A.J) ø 1,1 ----
Aiguille (J.N) 4E9-2 ----
Echancrure (C.A) 2,5 ----
Sortie de ralenti (P.O) ø 1,0 × 2,0 ----
Gicleur de ralenti (P.J) N˚12,5 ----
Taille du siège de pointeau (V.S) ø 1,5 ----
Gicleur de starter 1 (G.S.1) N˚37,5 ----
Vis d’air de ralenti Dévisser de 1-3/4 tours ----
Hauteur du flotteur (F.H) 15,5 à 16,5 mm (0,61 à 0,65 in) ----
Niveau de carburant (F.L) 2 à 3 mm (0,08 à 0,10 in) ----
Régime de ralenti 1.400 à 1.600 tr/mn ----
Désignation Standard Limite
