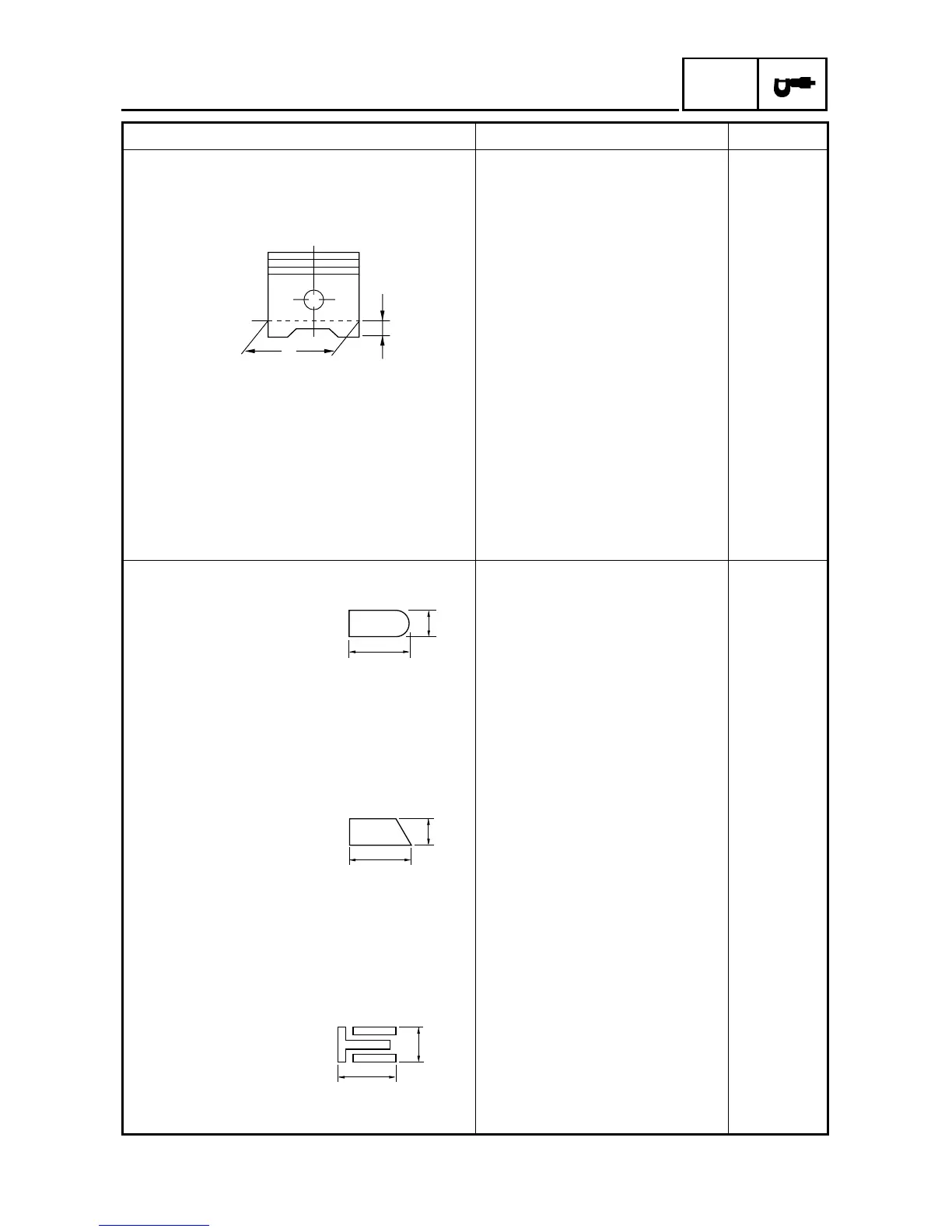

2 - 7
WARTUNGSDATEN
SPEC
Kolben:
Kolbenlaufspiel 0,025–0,045 mm
(0,0010–0,0018 in)
0,15 mm
(0,0059 in)
Kolbendurchmesser “D” 46,960–46,975 mm
(1,8488–1,8494 in)
----
Übermaß-Kolben
(2. Übermaß) 47,5 mm (1,8701 in) ----
(4. Übermaß) 48,0 mm (1,8898 in) ----
Meßpunkt “H” 4 mm (0,16 in) ----
Kolbenbolzenversatz 0,75 mm (0,0295 in) ----
Kolbenbolzenaugen-Durchmesser 13,002–13,013 mm
(0,5119–0,5123 in)
13,045 mm
(0,5136 in)
Kolbenbolzen-Durchmesser 12,996–13,000 mm
(0,5117–0,5118 in)
12,980 mm
(0,511 in)
Kolbenringe:
1. Kompressionsring (Topring)
Ausführung abgerundet ----
Abmessungen (B × T) 1,0 × 2,0 mm (0,04 × 0,08 in) ----
Stoßspiel (eingebaut) 0,10–0,25 mm
(0,004–0,010 in)
0,4 mm
(0,016 in)
Ringnutspiel (eingebaut) 0,030–0,065 mm
(0,0012–0,0026 in)
0,12 mm
(0,005 in)
2. Kompressionsring
Ausführung Minutenring ----
Abmessungen (B × T) 1,0 × 2,0 mm (0,04 × 0,08 in) ----
Stoßspiel (eingebaut) 0,10–0,25 mm
(0,004–0,010 in)
0,4 mm
(0,016 in)
Ringnutspiel 0,020–0,055 mm
(0,0008–0,0022 in)
0,12 mm
(0,005 in)
Ölabstreifring
Abmessungen (B × T) 2,0 × 2,3 mm (0,08 × 0,09 in) ----
Stoßspiel (eingebaut) 0,2–0,7 mm (0,01–0,03 in) ----
Bezeichnung Spezifikation Grenzwert
H
D
T
B
B
T
B
T
