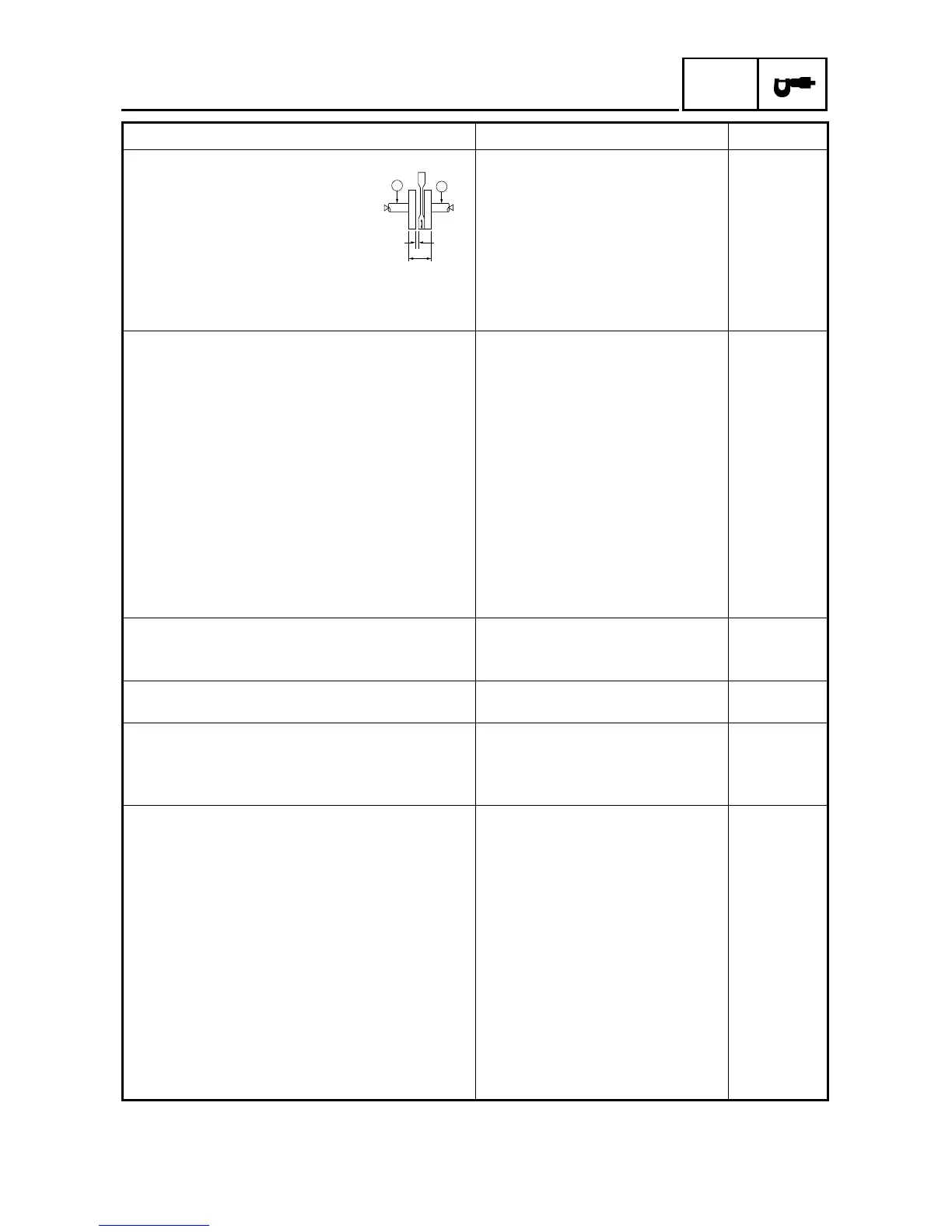

2 - 8
WARTUNGSDATEN
SPEC
Kurbelwelle:
Kurbelbreite “A” 42,95–43,00 mm
(1,691–1,693 in)
----
Kurbelwellenschlag “C” ---- 0,03 mm
(0,0012 in)
Pleuel-Axialspiel “D” 0,10–0,40 mm
(0,0039–0,0157 in)
0,50 mm
(0,02 in)
Pleuel-Radialspiel “E” 0,010–0,025 mm
(0,0004–0,0010 in)
0,05 mm
(0,002 in)
Kupplung:
Reibscheiben Stärke 2,7–2,9 mm
(0,106–0,114 in)
2,6 mm
(0,102 in)
Anzahl 5 ----
Kupplungsscheiben Stärke 1,1–1,3 mm (0,043–0,051 in) ----
Anzahl 4 ----
Verzug ---- 0,2 mm
(0,008 in)
Kupplungsfeder Länge 26,2 mm (1,03 in) 24,2 mm
(0,95 in)
Anzahl 4 ----
Kupplungs-Ausrückmechanismus Schraubenspindel/Druckstange ----
Druckstangen-Verzugsgrenze ---- 0,5 mm
(0,02 in)
Automatische Fliehkraftkupplung:
Kupplung greift bei 2.160–2.560 U/min ----
Bei betätigter Bremse stirbt Motor bei 3.300–3.800 U/min ----
Schaltung:
Schaltmechanismus Schaltwalze/Führungsstange ----
Kickstarter:
Bauart Rastenmechanismus ----
Kick clip friction force 5,8–14,7 N
(0,59–1,50 kg, 1,3–3,3 lb)
----
Vergaser:
Kennzeichnung 5HN1 01 ----
Hauptdüse (M.J) Nr. 90 ----
Hauptluftdüse (M.A.J) ø 1,1 ----
Düsennadel (J.N) 4E9-2 ----
Konus (C.A) 2,5 ----
Leerlaufauslaß (P.O) ø 1,0 × 2,0 ----
Leerlaufdüse (P.J) Nr. 12,5 ----
Ventilsitzgröße(V.S)ø 1,5 ----
Kaltstartdüse 1 (G.S.1) Nr. 37,5 ----
Leerlaufgemisch-Regulierschraube 1 3/4 Umdrehungen heraus ----
Schwimmerhöhe (F.H) 15,5–16,5 mm (0,61–0,65 in) ----
Schwimmerstand (F.L) 2–3 mm (0,08–0,10 in) ----
Laufdrehzahl 1.400–1.600 U/min ----
Bezeichnung Spezifikation Grenzwert
C
C
D
A
E
