14.5 LIO-04/05 Modules
14.5.13 Standard Cable Wiring Table
83

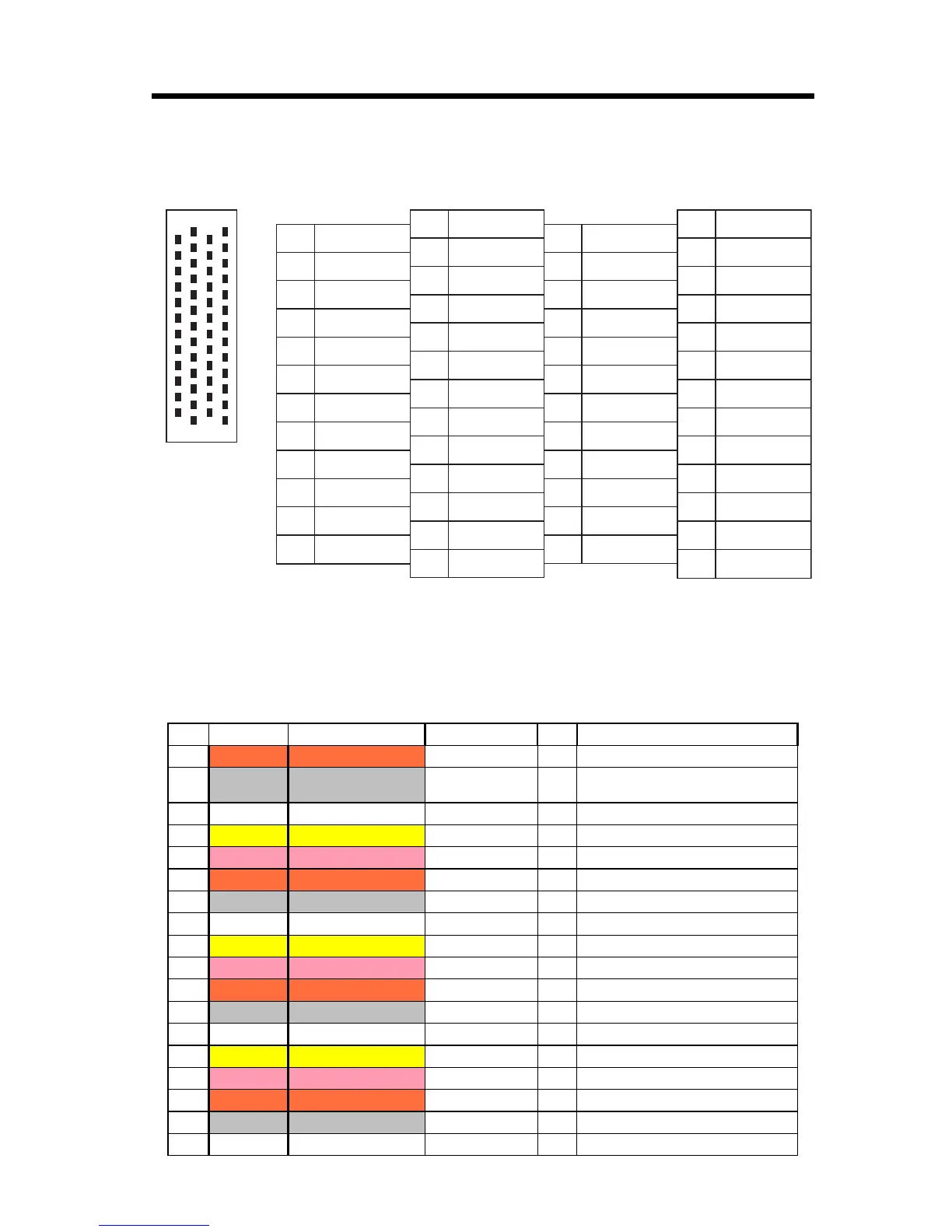

CN2 Connector Pin Arrangement
P: Power supply input, I: Input signal, O: Open collector output
14.5.13 Standard Cable Wiring Table
The wiring table for the standard cable JEPMC-W6060- is shown
below.
Pin Wire Color Markings Signal Name I/O Function
1
Orange
DICOM_1/3 P/P Digital Input common 1/3
2
Gray
DI_00/16 I/I
Digital input 0/16
(shared with interrupt input)
3White
DI_02/18 I/I Digital input 2/18
4
Yellow
DI_04/20 I/I Digital input 4/20
5
Pink
DI_06/22 I/I Digital input 6/22
6
Orange
DICOM_2/4 P/P Digital Input common 2/4
7
Gray
DI_08/24 I/I Digital input 8/24
8White
DI_10/26 I/I Digital input 10/26
9
Yellow
DI_12/28 I/I Digital input 12/28
10
Pink
DI_14/30 I/I Digital input 14/30
11
Orange
N.C.
12
Gray
DO_00/16 O/O Digital output 0/16
13 White
DO_02/18 O/O Digital output 2/18
14
Yellow
N.C.
15
Pink
+24V_1/3 P/P Digital output 24V supply 1/3
16
Orange
DO_04/20 O Digital output 4/20
17
Gray
DO_06/22 O Digital output 6/22
18 White
N.C.
