ACD MAX Series - Schnittstellen

MAX_Kurzanleitung_Brief_Overview_V1.03_de_en 13 / 105

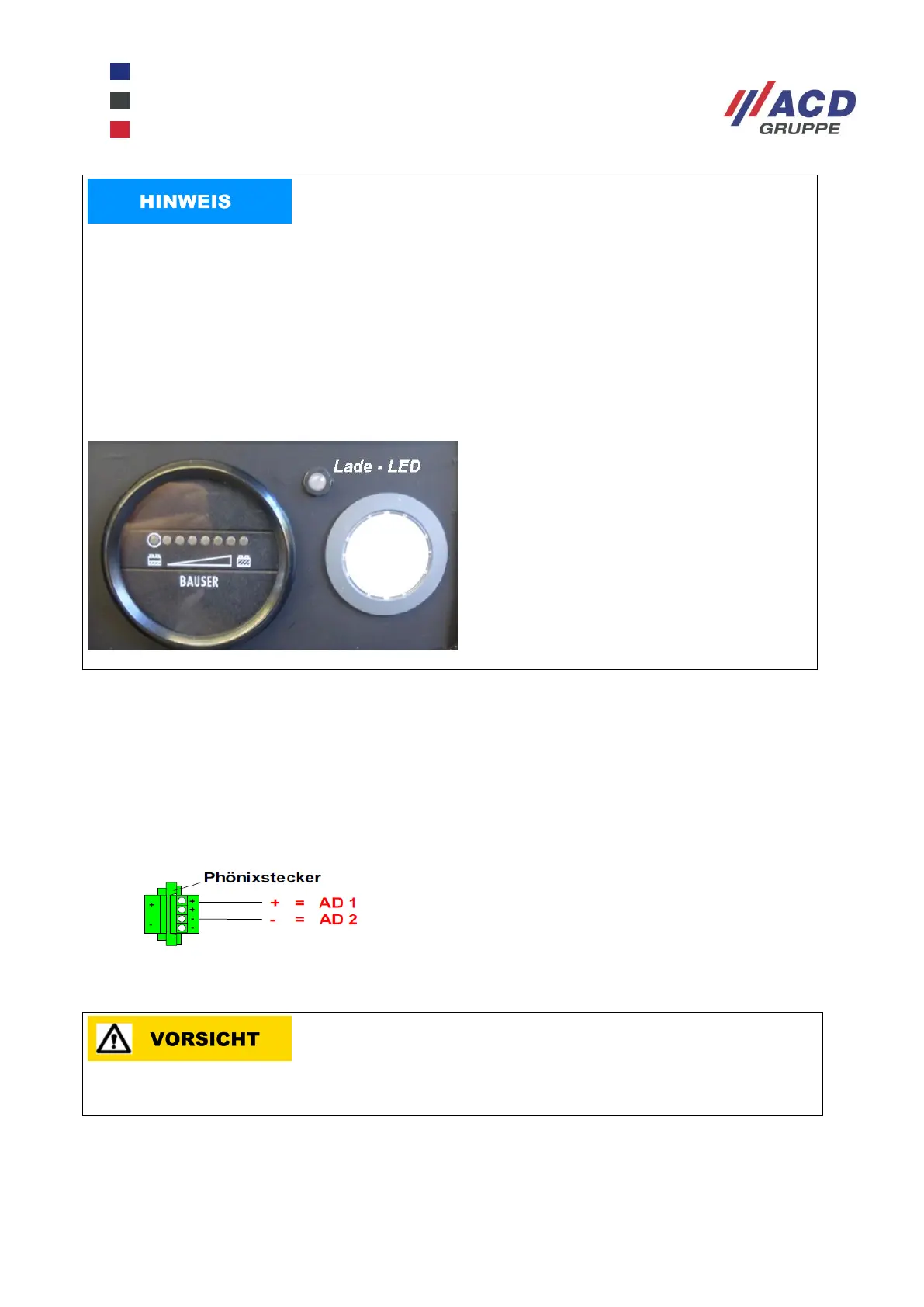

Abbildung 4: Zustand Lade-LED
Nach einer erfolgreichen Ladung (je nach Ladezustand, kann die Ladezeit zwischen fünf und zehn Stunden
betragen) schaltet das Ladegerät automatisch auf Erhaltungsladung und die Status LED im Armaturblech
leuchtet dauerhaft grün.
Ziehen Sie den Stecker aus der Steckdose heraus und schließen Sie die Rückwand des Mobilen
Arbeitsplatzes wieder. Der Mobile Arbeitsplatz ist nun wieder betriebsbereit.
8.2 Schnittstellen
An der Rückseite des Mobilen Arbeitzplatzes befindet sich der Anschlussstecker für 24 V DC Output.
Abbildung 5: 24 V DC Output Stecker
grün, blinkend - Batterie wird geladen
grün, leuchtend - Batterien voll, Ladehaltung
rot, blinkend - Störung
Batterie unter 21,5 V entladen
Batterien defekt
o Keine Verbindung zur Batterie
o Ladekreis Unterbrechung
Sicherung an Rückwand oder an Batterie ausgelöst
Genaue Fehlerdiagnose siehe Technische Daten Ladegerät
Auf richtige Polung achten! Die maximale Belastung beachten (siehe Technische Daten).
