Auch eine freie Montage ist möglich, Befestigung über zwei Schrauben M8 x 60 mm an den vier Stellfüßen.
Dazu werden an den Füßen die zwei vorbereiteten Löcher durchstoßen.

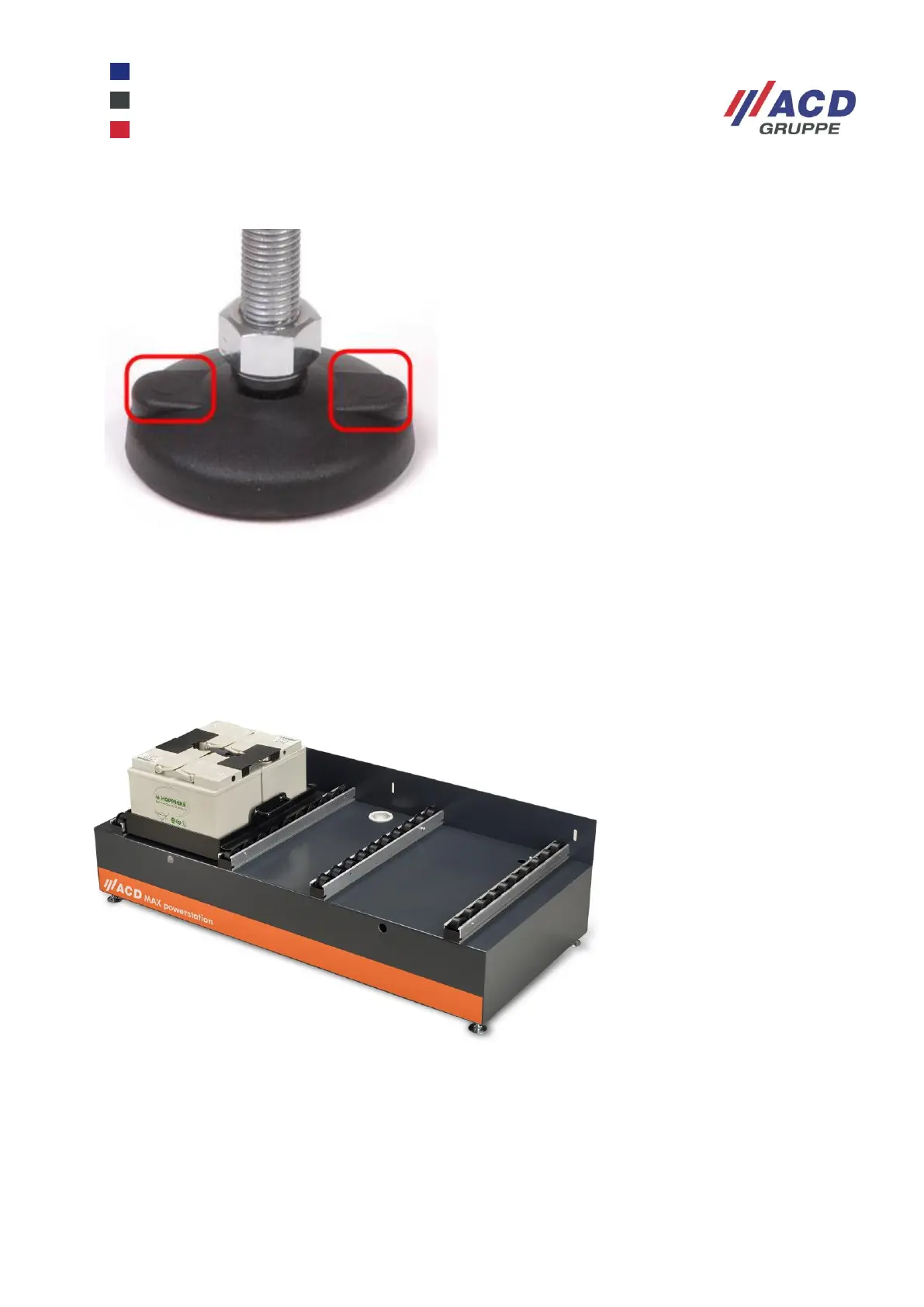

Abbildung 17: Befestigung am Stellfuß
10.2.2 Justierung MAX powerstation
Ein notwendiger Höhenausgleich der MAX powerstation kann durch die vier Nivellierfüße ausgeglichen
werden.
Vorderseite: 205 mm
Rückseite: 203 mm
Abbildung 18: Stellfüße an ACD powerstation
10.2.3 Leere Wechselwanne zum Laden ablegen
1. Mit Mobilem Arbeitsplatz MAX zur MAX powerstation fahren, Rückwand öffnen.
2. Batteriewechsel Index des Mobilen Arbeitsplatz in die Öffnung der Batteriewechselstation einfahren.
3. Beide Rollen arretieren.
4. Wechselwanne am Entriegelungsknopf entriegeln und zur MAX powerstation ziehen.
5. Wechselwanne an der MAX powerstation verriegeln.
6. Ladekabel der leeren Batteriewanne am Ladegerät einstecken.
