11
926.116.5 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
16. INSTALLAZIONE DEI CONDOTTI DI SCARICO - ASPIRAZIONE
Modello 24 F - 1.24 F - 1.14 F
L’installazione della caldaia può essere effettuata con
facilità e essibilità grazie agli accessori forniti e dei quali
successivamente è riportata una descrizione.
La caldaia è, all’origine, predisposta per il collegamento ad
un condotto di scarico - aspirazione di tipo coassiale, ver-
ticale o orizzontale. Per mezzo dell’accessorio sdoppiatore
è possibile l’utilizzo anche dei condotti separati.
Devono essere utilizzati, per l’installazione, esclusiva-
mente accessori forniti dal co struttore!
AVVERTENZA: Al fine di garantire una maggior sicu-
rezza di funzionamento è necessario che i condotti di
scarico fumi siano ben fissati al muro mediante appo-
site staffe di fissaggio.

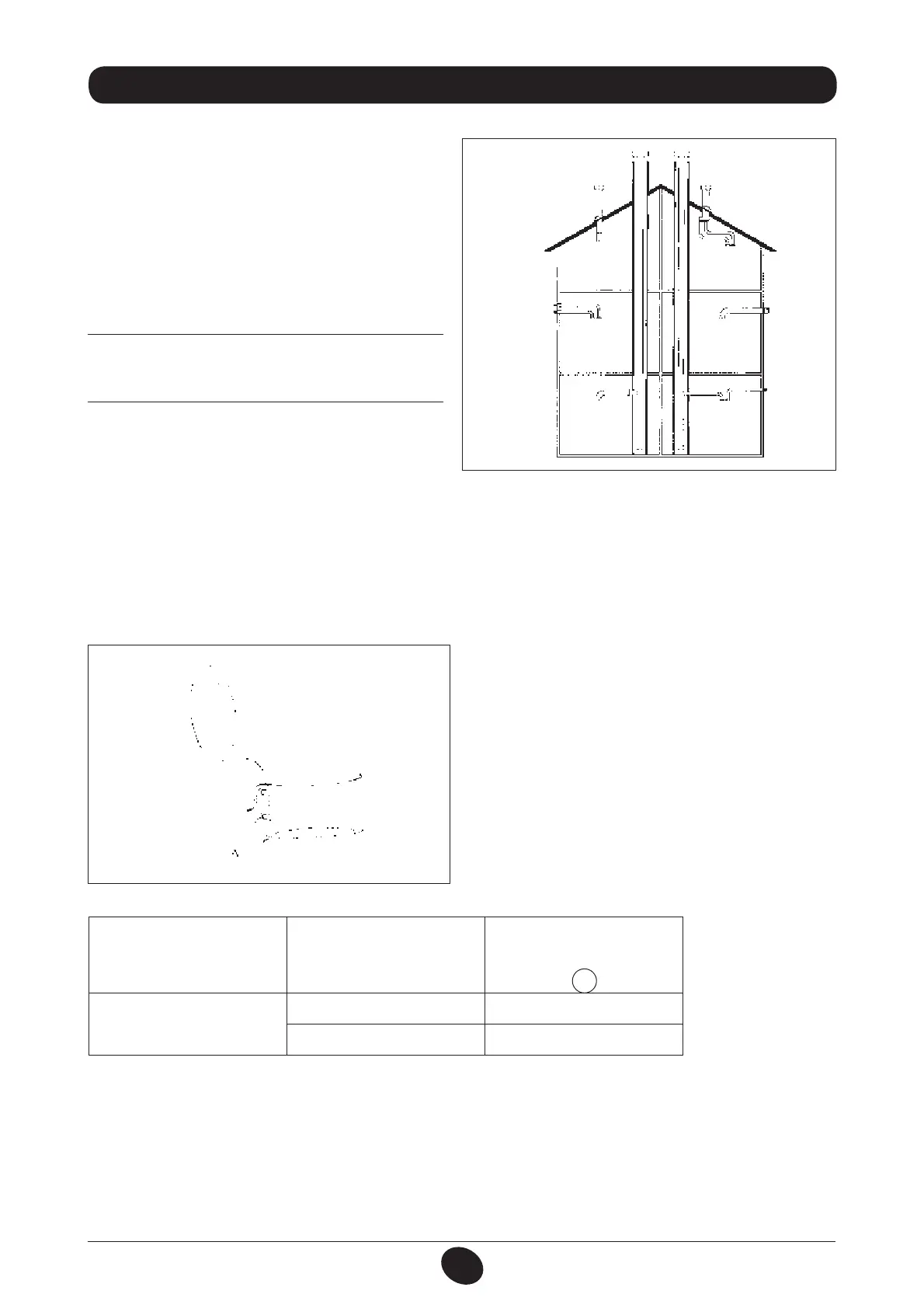

Figura 6
0503_0905/CG1638
y$0/%0550%*4$"3*$0"41*3";*0/&$0"44*"-&$0/$&/53*$0
Questo tipo di condotto permette lo scarico dei combusti e l’aspirazione dell’aria comburente sia all’esterno dell’edicio,
sia in canne fumarie di tipo LAS.
La curva coassiale a 90° permette di collegare la caldaia ai condotti di scarico-aspirazione in qualsiasi direzione grazie alla
possibilità di rotazione a 360°. Essa può essere utilizzata anche come curva supplementare in abbinamento al condotto
coassiale o alla curva a 45°.
In caso di scarico all’esterno il condotto scarico-aspirazione
deve fuoriuscire dalla parete per almeno 18 mm per permettere
il posizionamento del rosone in alluminio e la sua sigillatura
onde evitare le inltrazioni d’acqua.
La pendenza minima verso l’esterno di tali condotti deve
essere di 1 cm per metro di lunghezza.
r
L’inserimento di una curva a 90° riduce la lunghezza
totale del condotto di 1 metro.
r
L’inserimento di una curva a 45° riduce la lunghezza
totale del condotto di 0,5 metri.
La prima curva 90° non rientra nel calcolo della lunghezza
massima disponibile.
Figura 7
0805_2901 / CG_2073
Giunto di ssaggio
Modello
caldaia
Lunghezza (m)
Utilizzo DIAFRAMMA
TV"41*3";*0/&
A
24 F
1.24 F
1.14 F
0 ÷ 1 Si
1 ÷ 5 No
