188
926.116.5 - sk
POKYNY PRE INŠTALATÉROV

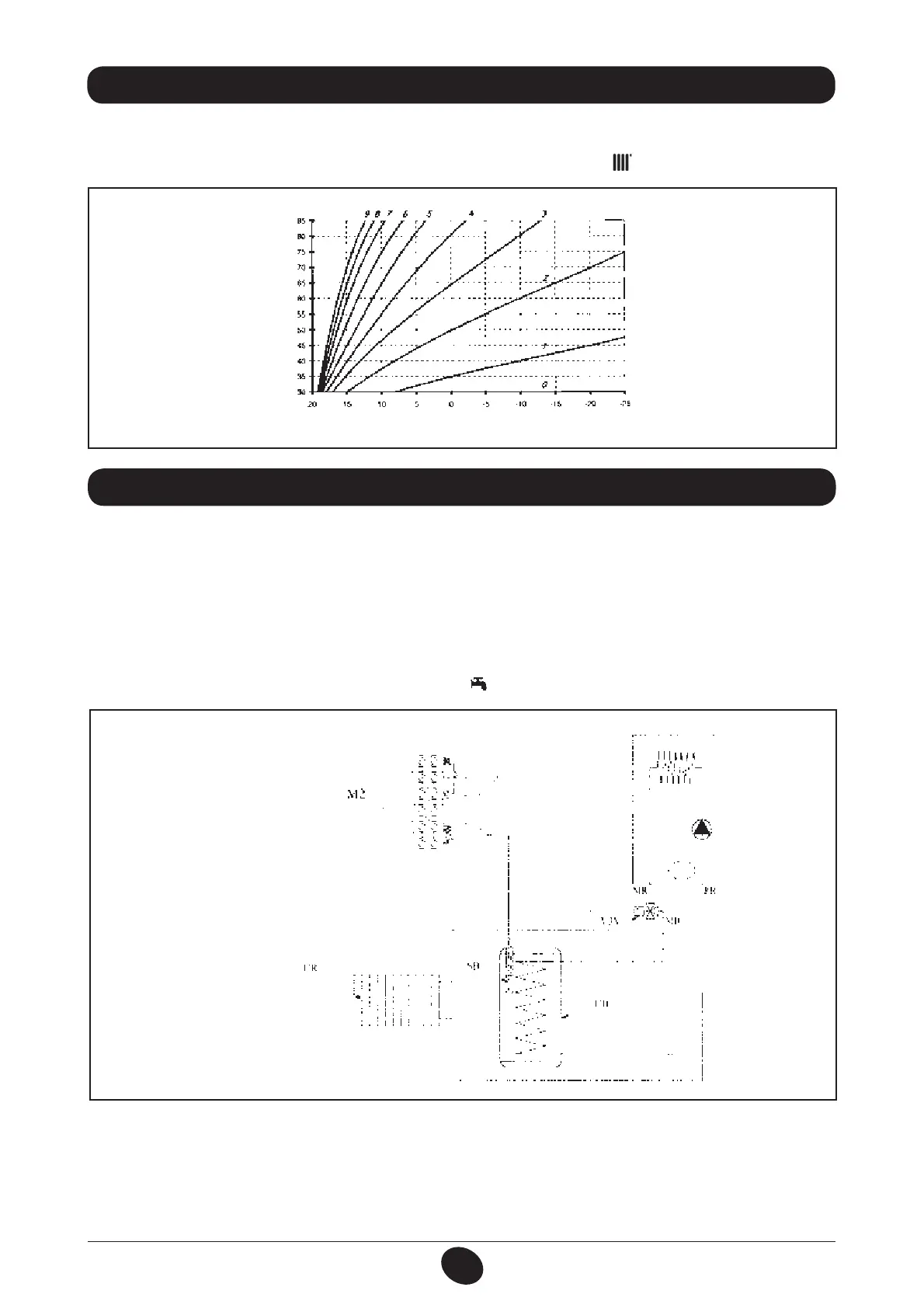

26. PRIPOJENIE VONKAJŠEJ SONDY
Zväzok káblov, ktoré vystupujú z dosky kotla, obsahuje aj dva vodiče ČERVENEJ FARBY s ochranným púzdrom.
Napojte vonkajšiu sondu na konce týchto vodičov.
Ak je pripojená vonkajšia sonda, je možné zmeniť krívku „kt“ (Graf 1) stisnutím tlačidiel
+/- .
TM = Teplota na vstupe
Te = Vonkajšia teplota
Graf 2
0505_3002
TM
Te
Krívky „kt“
27. PRIPOJENIE VONKAJŠEHO ZÁSOBNÍKA
Modely 1.24 F 1.24 1.14 F – 1.14
Sonda NTC prednotsti TÚV a motor trojcestného ventila nie sú súčasťou dodávky zariadenia, pretože sú dodávané ako príslušenstvo.
PRIPOJENIE SONDY ZÁSOBNÍKA
Kotol je z výroby nastavený na pripojenie externého zásobníku. Vykonajte hydraulické pripojenie zásobníku podľa obrázku 15.
Pripojte sondu NTC prednosti TÚV na svorky 5-6 svorkovnice M2. Senzor sondy NTC musí byť umiestnený do príslušného uloženia
v zásobníku.
Regulácia teploty TÚV (35°C...60°C) sa robí pomocou tlačidiel
+/– .
obrázok 14
0807_3101 / CG_2085
LEGENDA
UB ZÁSOBNÍK
UR KÚRENIE
V3V VONKAJŠÍ TROJCESTNÝ VENTIL
M2 SPÁJACIA SVORKOVNICA
SB SONDA PREDNOSTI TÚV
ZÁSOBNÍKU
MR VSTUP DO KÚRENIA
MB VSTUP DO ZÁSOBNÍKA
RR SPIATOČKA KÚRENIA/
ZÁSOBNÍKU
DÔLEŽITÉ: Skontrolujte, či sa parameter F03 = 03 (odsek 21).
ELEKTRICKÉ PRIPOJENIE MOTORU TROJCESTNÉHO VENTILU (Modely 1.24 F 1.24 1.14 F – 1.14 )
Motor trojcestného ventilu a príslušné káble sú dodávané ako oddelené príslušenstvo. Pripojte motor trojcestného ventilu podľa inštrukcií
dodaných so zariadením.
