207
926.116.5 - hu
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK
13. INSTALLAZIONE DELLA CALDAIA 14. A KAZÁN BESZERELÉSE
Miután meghatározta a kazán pontos helyét, rögzítse a falra a sablont.
A sablon alsó átlójánál lévő víz- és gázcsatlakozások állásainál kezdje a berendezés bekötését.
Javasoljuk, hogy a fűtési körre két (egy oda- és egy visszairányú) G3/4-es külön kapható elzárócsapot építsen be, mivel ez lehetővé teszi,
hogy nagyjavításnál ne kelljen a teljes fűtőberendezést leereszteni.
Már meglévő berendezés és csere esetén a fentieken túlmenően javasoljuk, hogy a kazán visszairányú köréhez és alul egy ülepítőedényt
helyezzen el melynek célja, hogy az átmosást követően is a rendszerben maradt és idővel a rendszerbe visszakerülő lerakódásokat, illetve
salakot összegyűjtse.
Miután a kazánt a falra rögzítette, az alábbi fejezetekben található leírás alapján kösse be a kivezető és beszívó csővezetékeket, melyeket
kiegészítőként szállítunk a következő fejezetekben ismertetetteknek megfelelően.
A 24 - 1.24 - 1.14 modellű természetes huzatú kazán beszerelése esetén a kémény bekötését a normál mechanikai hatásoknak, a hőnek,
az égéstermékek hatásának és ezek esetleges lecsapódásának ellenálló fémcsővel végezzük.
FIGYELMEZTETÉS
Óvatosan végezze a hidraulikus csatlakozók kazán kapcsolócsövére történő kötését (maximális rögzítési nyomaték 30 Nm).

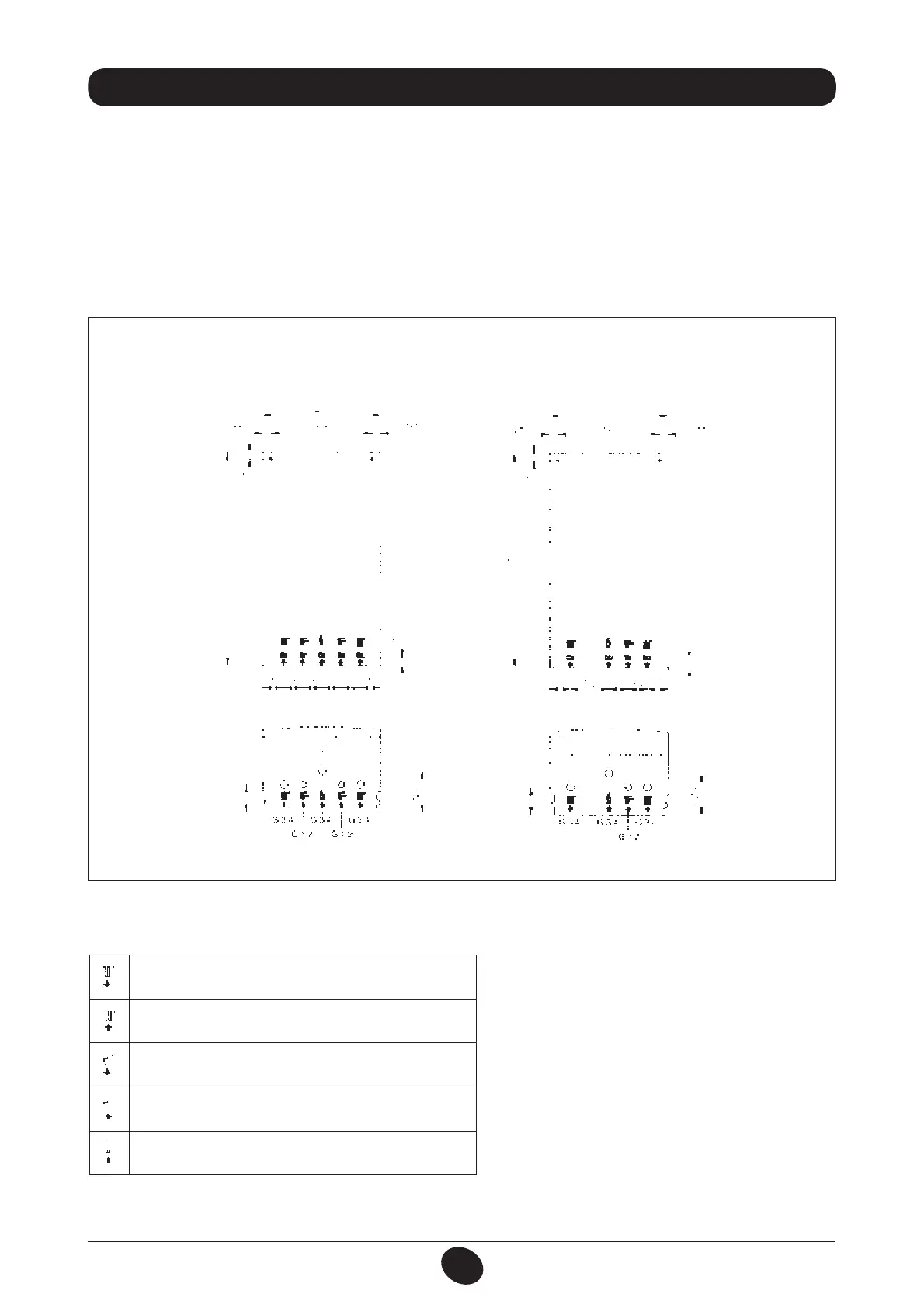

4. ábra
CG_2011 / 1001_1801
24 F - 24 1.24 F - 1.24 - 1.14 F - 1.14
G”3/4 fűtés odairány
G”3/4 fűtőberendezés visszairány
G”1/2 használati melegvíz kimenet
G”1/2 használati hidegvíz bemenet
G”3/4 gáz kazánbemenet
