154
926.116.5 - cs (cz
POKYNY PRO INSTALATÉRY

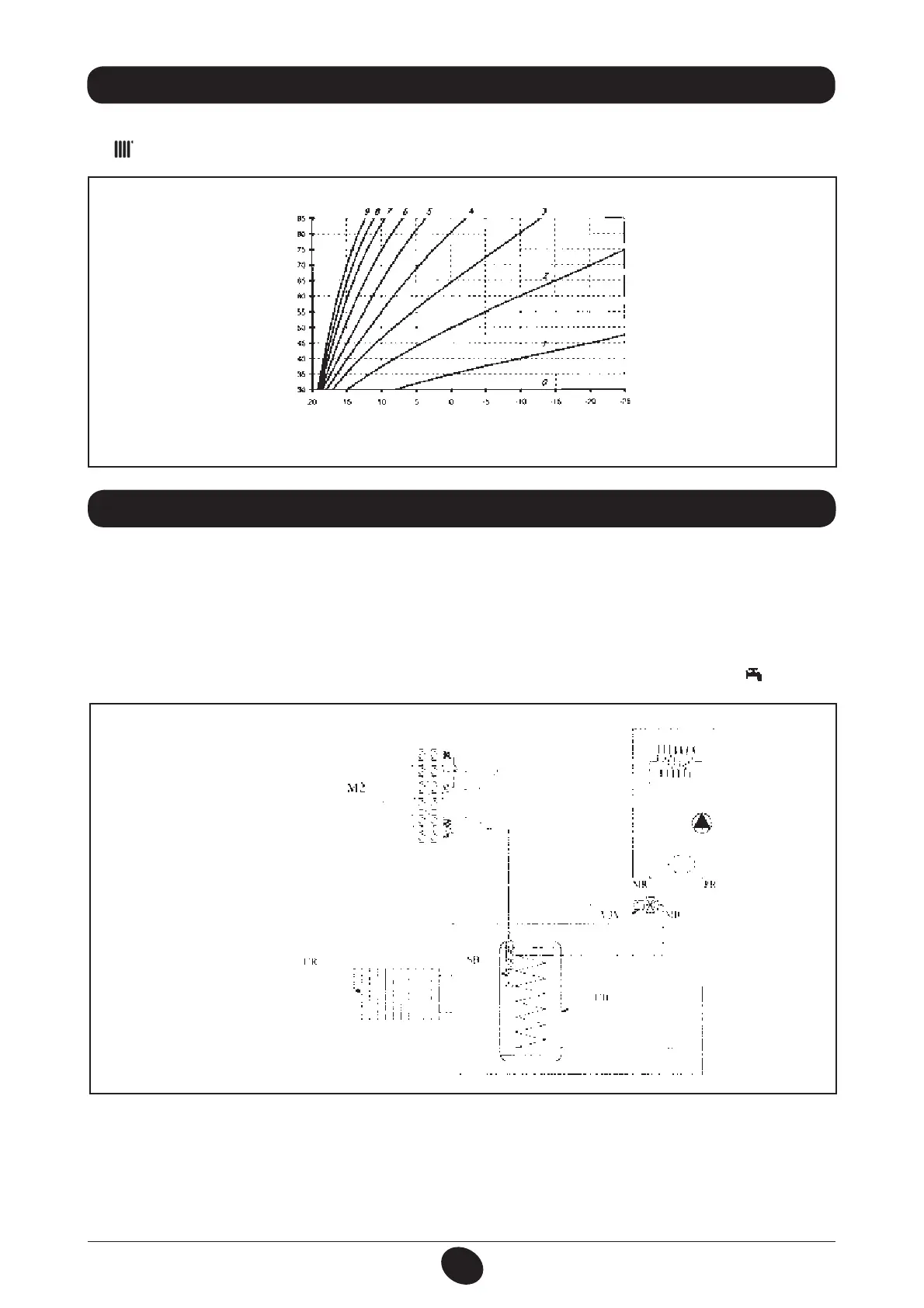

26. PŘIPOJENÍ VNĚJŠÍ SONDY
V případě připojené vnější sondy se pomocí ovladače regulace teploty topení (Graf 1) provádí posun křivek topení Kt stisknutím tlačítek
+/- .
TM = rozsah teploty na výstupu
Te = vnější teplota
Graf 2
0505_3002
TM
Te
Křivky „kt“
27. PŘIPOJENÍ EXTERNÍHO ZÁSOBNÍKU
Modely 1.24 F – 1.24 – 1.14 F – 1.14
Připojení sondy zásobníku
Kotel je z výroby nastaven na připojení externího zásobníku. Proveďte hydraulické připojení zásobníku dle obrázku 19. Po odstranění
elektrického odporu připojte sondu NTC přednosti TUV, která je dodávána jako příslušenství, ke svorkám svorkovnice.Senzor sondy
musí být umístěn do příslušné zdířky v zásobníku. Regulaci teploty TUV (35°...60°C) lze provést pomocí tlačítek
+/– .
Obrázek 14
0807_3101 / CG_2085
LEGENDA
UB: JEDNOTKA ZÁSOBNÍKU
UR: TOPENÍ
V3V: VNĚJŠÍ TROJCESTNÝ VENTIL
M2: PŘIPOJOVACÍ SVORKOVNICE
SB: SONDA PŘEDNOSTI TUV
ZÁSOBNÍKU
MR: VSTUP DO TOPENÍ
MB: VSTUP DO ZÁSOBNÍKU
RR: ZPÁTEČKA TOPENÍ/ZÁSOBNÍKU
10;/«.," zkontrolujte, zda parametr F03 = 03 (kapitola 21).
Elektrické připojení motoru třícestného ventilu (modely 1.24 F - 1.24 - 1.14 F - 1.14)
Motor třícestného ventilu a příslušné kabely jsou dodávány odděleně jako sada. Připojte motor třícestného ventilu podle popisu v návodu
příslušenství.
