153
926.116.5 - cs (cz
POKYNY PRO INSTALATÉRY

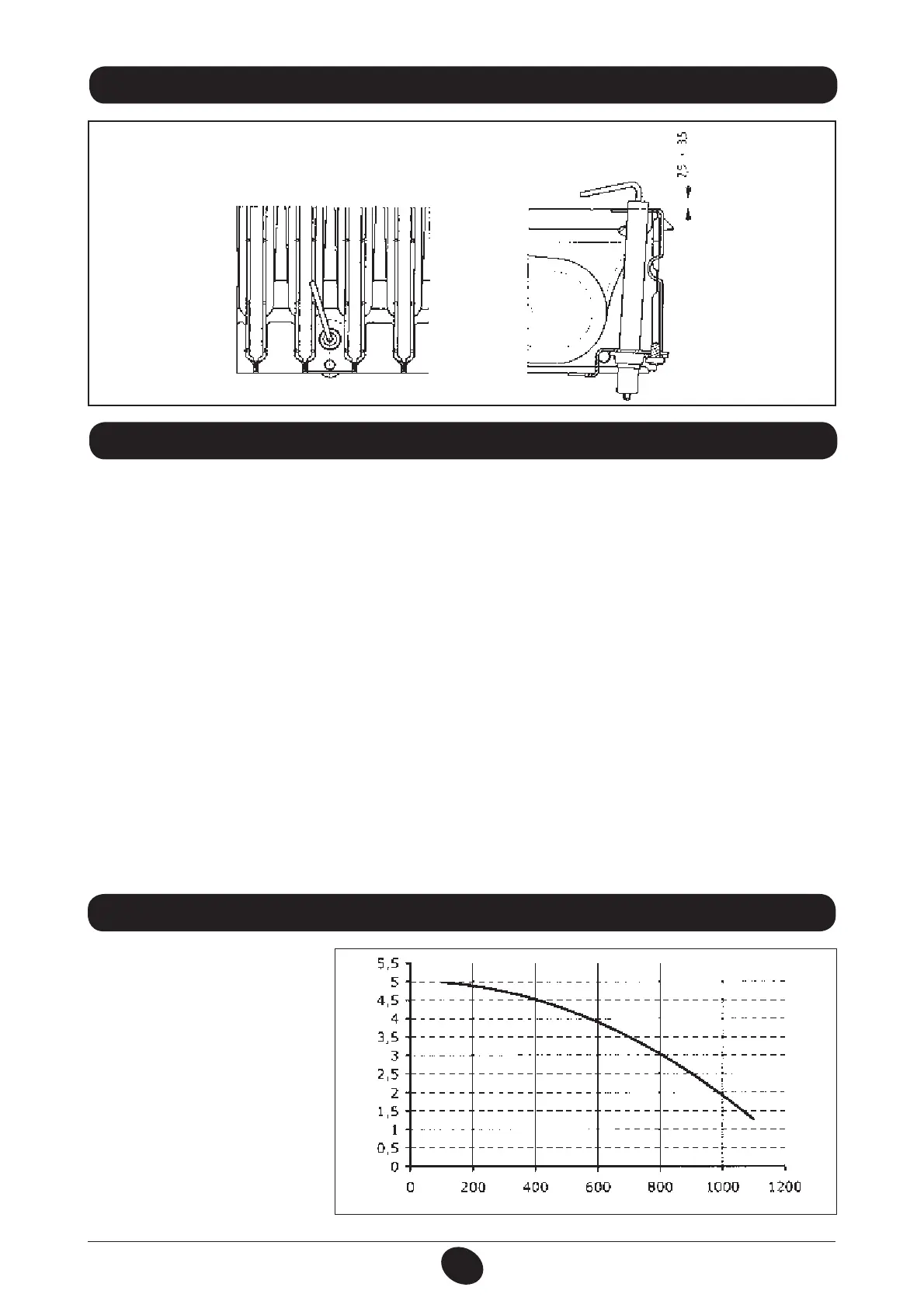

23. UMÍSTĚNÍ ZAPALOVACÍ ELEKTRODY A KONTROLA PLAMENE
Obrázek 13
9912070100
Pro měření účinnosti spalování a rozboru spalin při provozu, jsou modely kotlů s nuceným odtahem spalin vybaveny dvěma měřícími
body, které jsou umístěny na koaxiální spojce a jsou určeny přímo k tomuto specickému účelu.
Jeden bod je na odtahu spalin a pomocí něj je možné prověřit správné složení spalin a účinnost spalování.
Druhý bod je na sání spalovacího vzduchu. V tomto bodě je možné prověřit případnou zpětnou cirkulaci spalin, jedná-li se o koaxiální
odtah spalin.
V bodě odtahu spalin je možné zjistit následující údaje:
tUFQMPUVTQBMJO
tLPODFOUSBDJLZTMÓLV
O
2
) nebo oxidu uhličitého (CO
2
);
tLPODFOUSBDJPYJEVVIFMOBUÏIP$0
Teplota spalovacího vzduchu musí být měřena v bodě okruhu sání vzduchu pomocí měřící sondy, která se vloží do hloubky cca 3 cm.
Poznámka: pro nastavení na jmenovitý výkon viz kapitola 19.
U modelů s odtahem spalin do komína je nezbytné udělat otvor do odtahu spalin. Tento otvor musí být ve vzdálenosti od kotle, která
bude 2-krát větší než vnitřní průměr odtahu spalin.
Pomocí tohoto otvoru mohou být zjišťovány následující údaje:
tUFQMPUBTQBMJO
tLPODFOUSBDJLZTMÓLV
O
2
) nebo oxidu uhličitého (CO
2
);
tLPODFOUSBDJPYJEVVIFMOBUÏIP$0
Měření tepoty spalovaného vzduchu musí být prováděno v blízkosti vstupu vzduchu do kotle.
Otvor, který musí být vyřezán odpovědným technikem při uvedení kotle do provozu, musí být následně uzavřen tak, aby byla zaručena
těsnost odtahu spalin během normálního provozu
.
24. KONTROLA PARAMETRŮ SPALOVÁNÍ
25. ÚDAJE O PRŮTOKU VODY/VÝTLAČNÉ VÝŠCE NA VÝSTUPU KOTLE
Použitý typ čerpadla se vyznačuje vyso-
kou výtlačnou výškou s možností použití
na jakémkoli typu systému vytápění, ať
už jednotrubkovém či dvoutrubkovém.
Automatický odvzdušňovací ventil, zabu-
dovaný v tělese čerpadla, umožňuje rychlé
odvzdušnění systému vytápění.
Graf 1
PRŮTOK l/h
VÝTLAČNÁ VÝŠKA mH2O
0807_2501
