POKYNY PRO INSTALATÉRY
Důležité! všechna vedení odtahu spalin a sání musí být v místech, kde se dotýkají stěn bytu, dobře izolované pomocí vhodného
izolačního materiálu (např. izolace ze skelné vaty).
Podrobnější pokyny o způsobu montáže příslušenství jsou uvedeny v technických návodech, které jsou součástí jednotlivých
příslušenství.
17. ELEKTRICKÉ PŘIPOJENÍ
18. PŘIPOJENÍ PROSTOROVÉHO TERMOSTATU
t 1ʭJTUVQUFLOBQÈKFDÓTWPSLPWOJDJPCSÈ[FLQPEMFQPQJTVWQʭFEDIÈ[FKÓDÓLBQJUPMF
t 7ZUÈIOʏUFNʹTUFLLUFSâTFOBDIÈ[ÓOBTWPSLÈDIB
t 1SPUÈIOʏUFEWPVäJMPWâLBCFMTLS[LBCFMPWPVQSʹDIPELVBQʭJQPKUFIPLUʏNUPEWʏNBTWPSLÈN

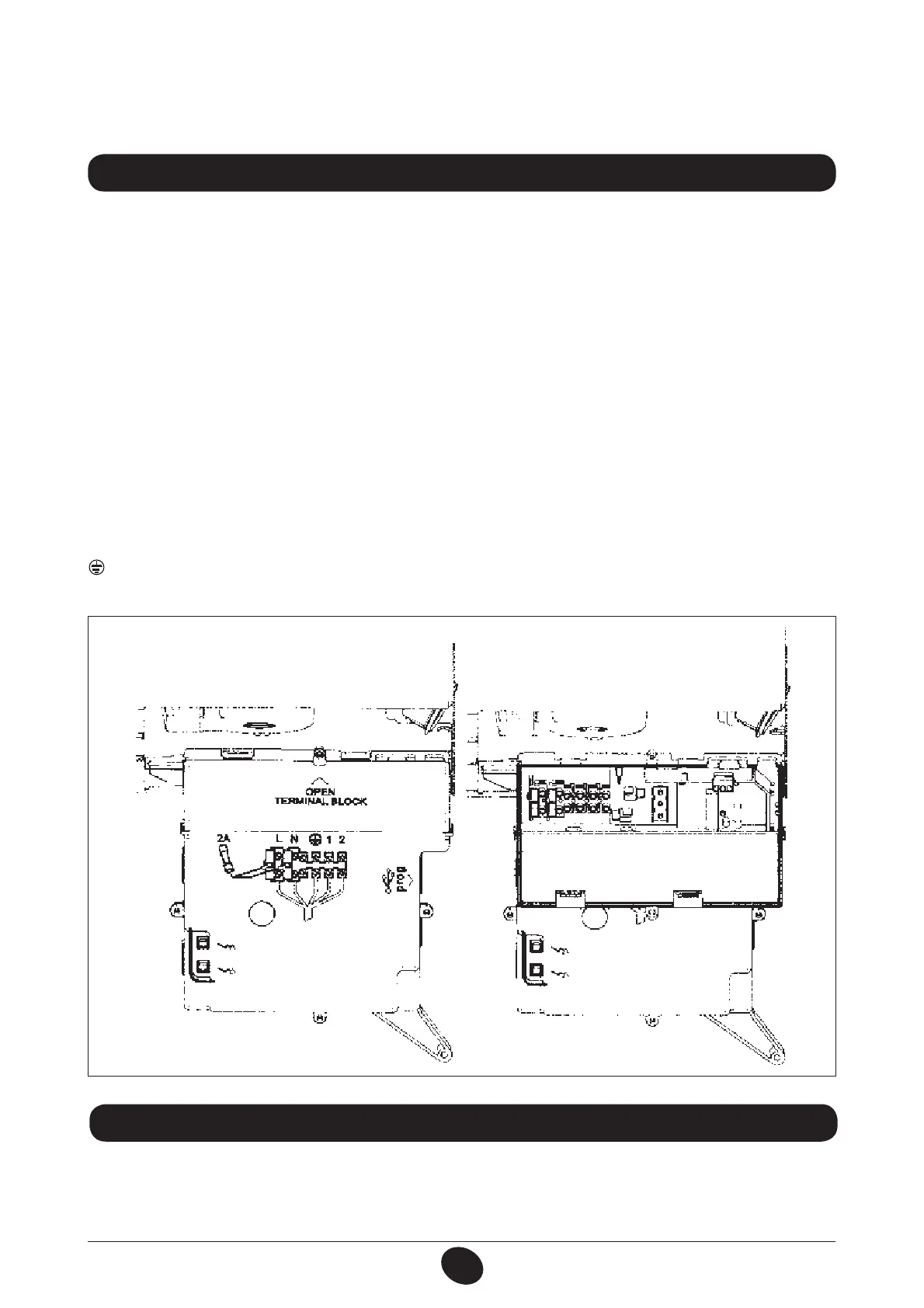

Obrázek 9
0712_1208 / CG_2008
Elektrická bezpečnost přístroje je dosažena pouze v případě, že je kotel správně připojen na účinné uzemnění podle platných norem o
bezpečnosti zařízení (DM 22.ledna 2008, číslo 37)
Kotel se připojuje do jednofázové elektrické napájecí sítě o 230 V s uzemněním pomocí trojžilového kabelu, který je součástí vybavení
kotle, přičemž je nutné dodržet polaritu Fáze – Nula.
Připojení provedete pomocí dvoupólového vypínače s otevřením kontaktů alespoň na 3 mm.
V případě, že je potřeba vyměnit napájecí kabel, použijte harmonizovaný kabel „HAR H05 VV-F“ 3x0,75 mm2 s maximálním průměrem
8 mm.
…Přístup k napájecí svorkovnici
t QPNPDÓEWPVQØMPWÏIPWZQÓOBʊFQʭFSVÝUFOBQʏUÓ
t PEÝSPVCVKUFEWBVQFWʥPWBDÓÝSPVCZQBOFMVLPUMF
t WZLMPQUFPWMÈEBDÓQBOFM
t PETUSBOʏOÓNQPLMPQVTFEPTUBOFUFLFMFLUSJDLÏNV[BQPKFOÓPCSÈ[FL
Pojistka typu 2A je umístěna v napájecí svorkovnici (při kontrole a nebo
výměně vytáhněte držák pojistky černé barvy).
DŮLEŽITÉ: dodržujte polaritu napájení L (FÁZE) - N (NULA).
(L) = Fáze (hnědá)
(N) = Nulák (světle modrá)
= Uzemnění (žluto-zelená)
(1)(2) = Kontakt prostorového termostatu
