POKYNY PRO INSTALATÉRY

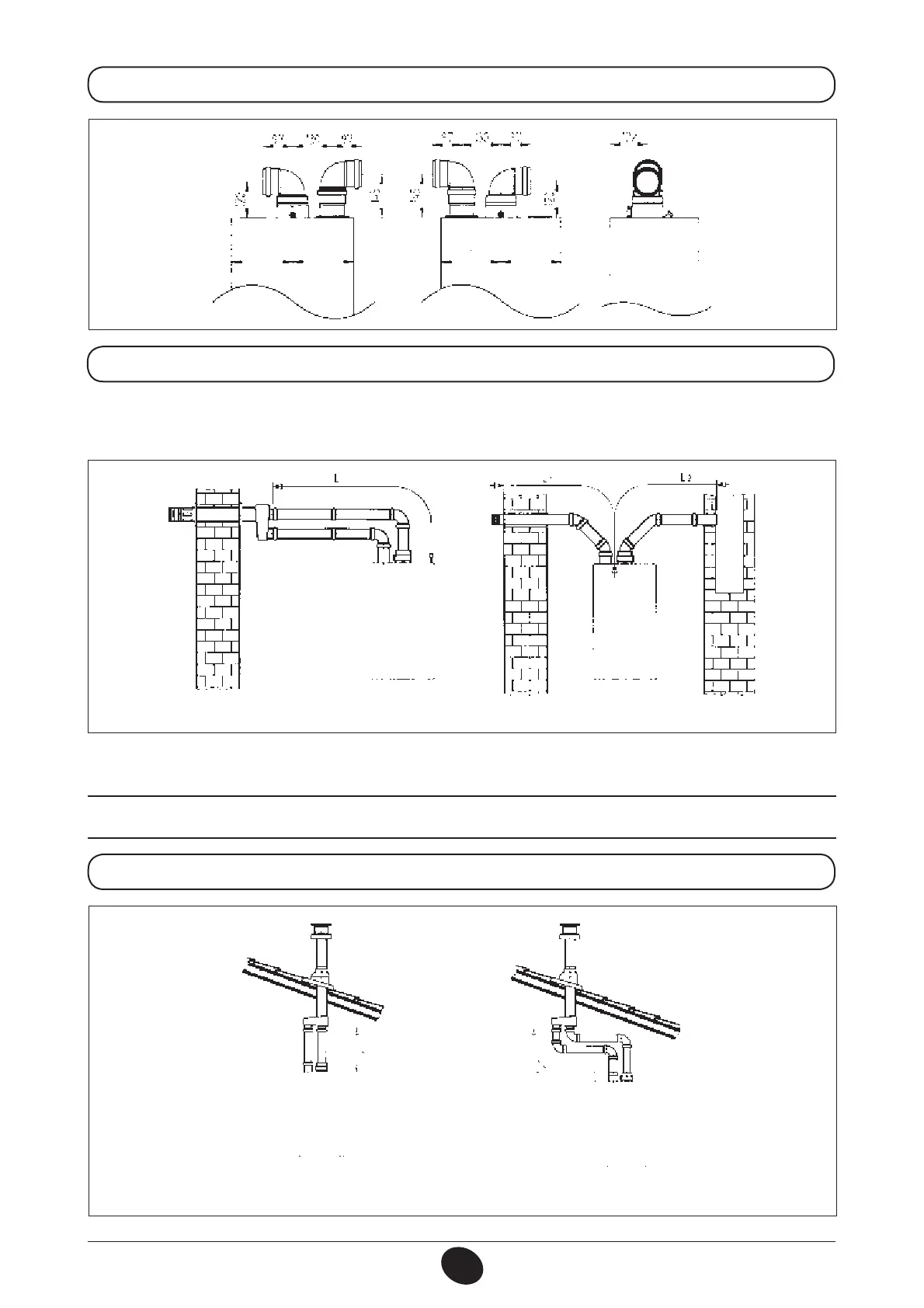

16.5 PŘÍKLADY INSTALACE S DĚLENÝM HORIZONTÁLNÍM VEDENÍM SPALIN A SÁNÍ
DŮLEŽITÉ!
Minimální spádování vedení odtahu spalin směrem ven musí být 1 cm na metr délky.
V případě instalace sady pro zachycování kondenzátu musí být spádování vedení odtahu spalin otočeno směrem do kondenzačního
kusu.
Upozornění: Pro typ C52 nesmí být koncovky potrubí pro přivádění spalovacího vzduchu a pro odvádění spalin umístěny na
protilehlých stěnách budovy
Vedení potrubí sání nesmí být delší než 10 metrů. V případě, že je délka vedení odtahu spalin delší než 4 metry je nezbytné instalovat
do blízkosti kotle sadu pro zachycování kondenzátu, která je dodávána jako příslušenství.
16.4 ROZMĚRY DĚLĚNÉHO ODTAHU SPALIN A SÁNÍ
0503_0911/CG1644
L max = 15m L max = 14 m
16.6 PŘÍKLADY INSTALACE S DĚLENÝM VERTIKÁLNÍM VEDENÍM ODTAHU SPALIN A SÁNÍ
0503_2201/CG1643
L max = 10 m
(L1 + L2) max = 30 m
