A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK

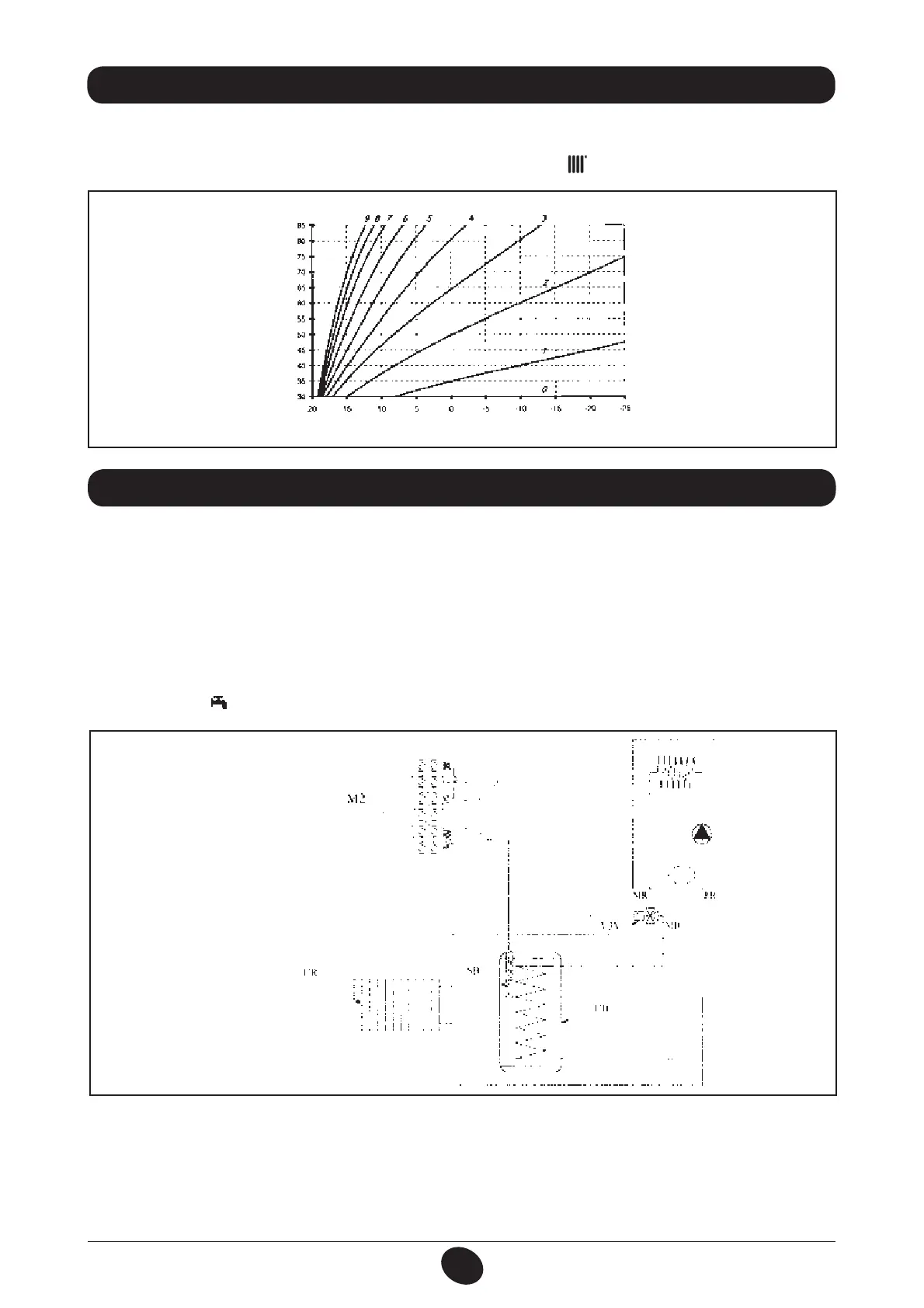

26. A KÜLSŐ SZONDA CSATLAKOZTATÁSA
A műszerfalból távozó vezetékek kábelei között két PIROS színű faston fedővel rendelkező vezeték található.
Csatlakoztassa a külső szondát ezen két vezeték végeihez.
Csatlakoztatott külső szondával meg lehet változtatni a “kt” görbét (1. gracon) a
+/- gombok segítségével.
TM = Odairányú hőmérséklet tartomány
Te = külső hőmérséklet
2. grakon
0505_3002
TM
Te
iLUwHÚSCF
27. KÜLSŐ VÍZMELEGÍTŐ EGYSÉG CSATLAKOZTATÁSA
1.24 F - 1.24 - 1.14F - 1.14 modell
A használati melegvíz elsőbbségi NTC szonda és a háromutas szelep motor nem képezik a készülék tartozékainak részét mivel tartozékként
állnak rendelkezésre.
VÍZMELEGÍTŐ SZONDA CSATLAKOZTATÁS
A kazán úgy került kialakításra, hogy külső vízmelegítőt lehessen hozzá csatlakoztatni. A 15. ábrának megfelelően csatlakoztassa a
vízmelegítőt a vízhálózatra. Csatlakoztassa a használati melegvíz elsőbbségi NTC szondát az M2 kapocsléc 5-6 kapcsaihoz. Az NTC szonda
érzékelő elemét magán a vízmelegítőn e célra kialakított mélyedésbe kell helyezni. A használati melegvíz hőmérsékletének szabályozása
(35 °C...60 °C) a
+/– gombok segítségével eszközölhető.
14. ábra
0807_3101 / CG_2085
JELMAGYARÁZAT
UB: VÍZMELEGÍTŐ EGYSÉG
UR: FŰTÉSI EGYSÉG
V3V: KÜLSŐ HÁROMUTAS SZELEP
M2: CSATLAKOZTATÓ KAPOCSLÉC
SB: VÍZMELEGÍTŐ HASZNÁLATI
MELEGVÍZ ELSŐBBSÉG SZONDA
MR: FŰTÉS ODAIRÁNY
MB: VÍZMELEGÍTŐ ODAIRÁNY
RR: FŰTÉS/VÍZMELEGÍTŐ
VISSZAIRÁNY
FONTOS: győződjön meg arról, hogy az F03 paraméter = 03 legyen (21. fejezet).
)«30.65"44;&-&1.0503&-&,530.04$4"5-",0;5"5«4''NPEFMM
A háromutas szelep motor és a hozzátartozó kábelek külön készletként állnak rendelkezésre. A háromutas szelep motort a tartozékot
kísérő útmutatásoknak megfelelően csatlakoztassa.
