POKYNY PRO INSTALATÉRY

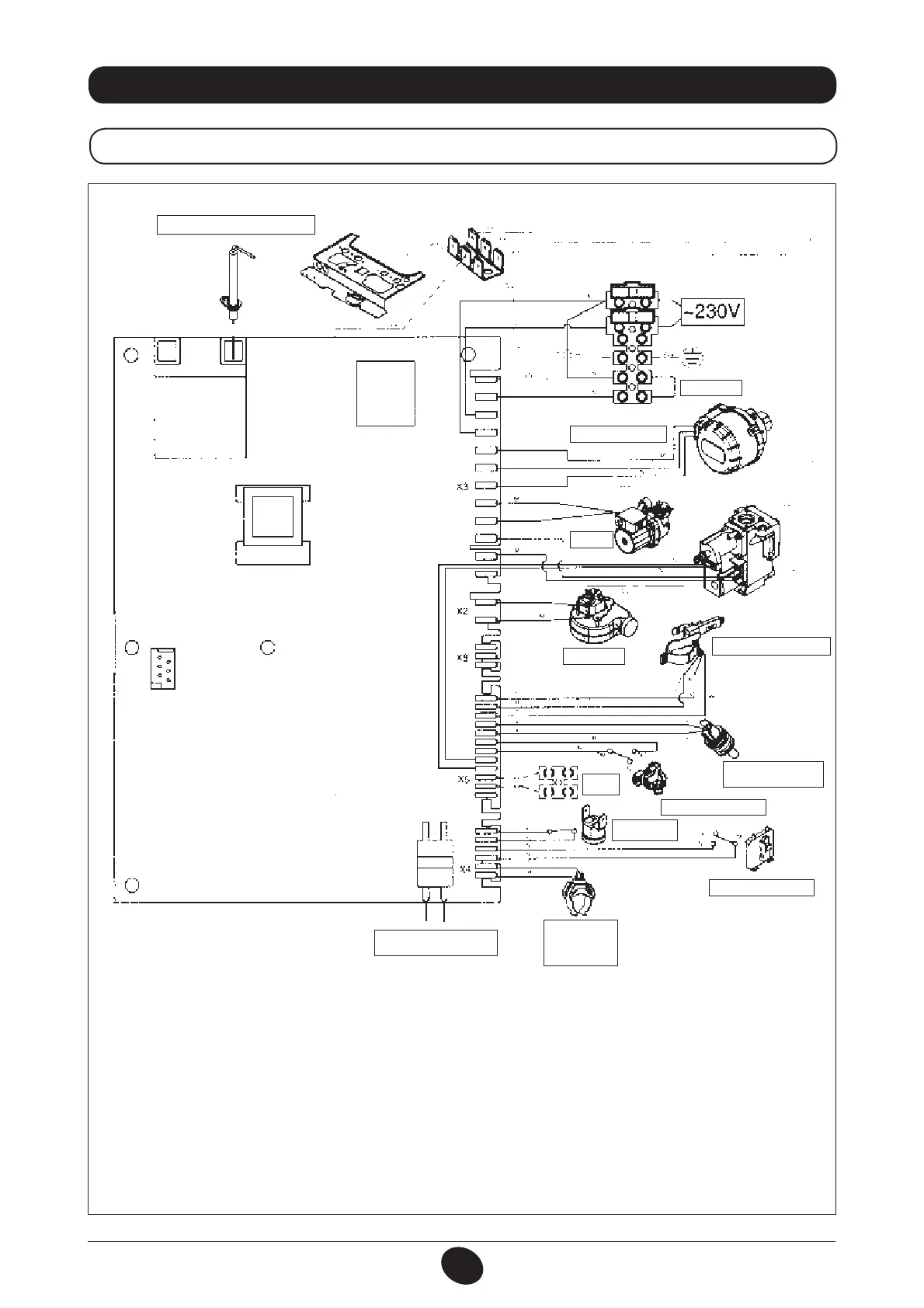

33. SCHÉMA PŘIPOJENÍ KONEKTORŮ
24 F
Barva drátků
C = světle modrá
M = hnědá
N = černá
R = červená
G/V = žluto/zelená
B = bílá
V = zelená
TERMOSTAT
TROJCESTNÝ VENTIL
ČERPADLO
VENTILÁTOR
SONDA PŘEDNOSTI TUV
VNĚJŠÍ
SONDA
HYDRAULICKÝ TLAKOVÝ
SPÍNAČ
BEZPEČNOSTNÍ
TERMOSTAT
MANOSTAT
PROSTOROVÝ TERMOSTAT /
DÁLKOVÉ OVLÁDÁNÍ
SONDA NTC OKRUHUTUV
SONDA NTC
OKRUHU TOPENÍ
ZAPALOVACÍ ELEKTRODA/ELEKTRODA
JIŠTĚNÍ PLAMENE
