POKYNY PRE INŠTALATÉROV
Dôležité: každé potrubie vedenia odvodu spalín a prisávania musí byť v miestach, kde sa dotýka stien bytu dobre izolované pomocou
vhodného izolačného materiálu (napríklad izolácia zo sklenenej vaty).
Podrobnejšie pokyny o spôsobe montáže príslušenstva sú uvedené v technických návodoch, ktoré sú súčasťou jednotlivého
príslušenstva.
17. ELEKTRICKÉ PRIPOJENIE
18. PRIPOJENIE PRIESTOROVÉHO TERMOSTATU
t PUWPSUFQSÓTUVQLOBQÈKBDFKTWPSLPWOJDJPCSÈ[PLQPEʠBJOÝUSVLDJÓWQSFEDIÈE[BKÞDFKLBQJUPMF
t TOÓNUFNPTUÓLOBTWPSLÈDIB
t LBCFMPWPVÞDIZULPVQSFUJBIOJUFEWPKäJMPWâLBCFMBQSJQPKUFIPOBUJFUPEWFTWPSLZ

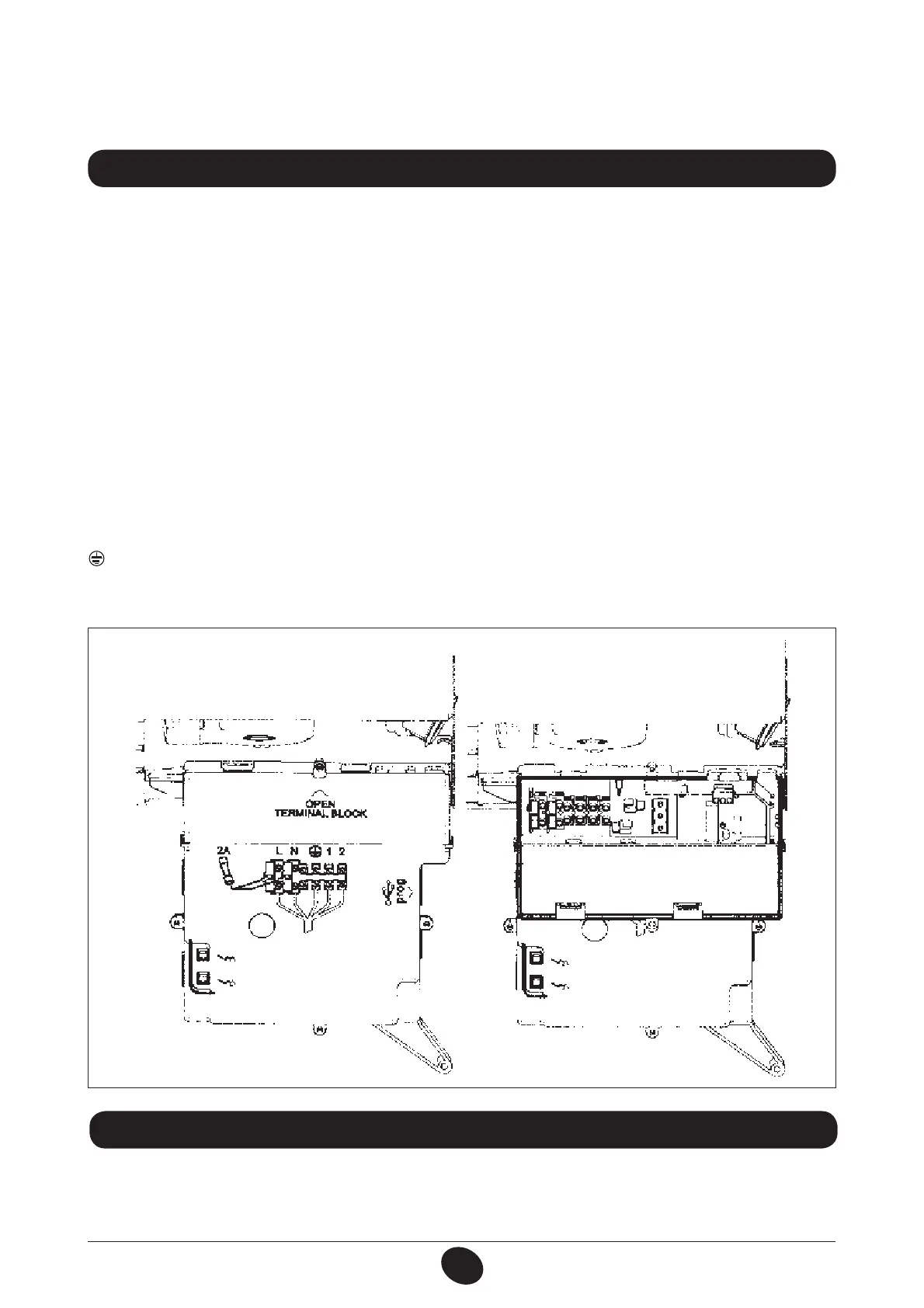

Obrázok 9
0712_1208 / CG_2008
Elektrická bezpečnosť prístroja je dosiahnutá len v prípade, že je kotol správne pripojený na účinné uzemnenie podľa platných noriem
o bezpečnosti zariadenia.
Kotol sa pripája do elektrickej napájacej siete jednofázovej o 230 V s uzemnením pomocou trojžilového kábla, ktorý je súčasťou vybavenia
kotla, pričom je nutné dodržať polaritu Fáza–Nula.
Pripojenie na sieť urobte pomocou dvojpólového vypínača s otvorením kontaktov aspoň 3 mm.
V prípade, že je potrebné vymeniť napájací kábel, použite harmonizovaný kábel „HAR H05 VV-F“ 3x0,75 mm2 s maximálnym prie-
merom 8 mm.
...Prístup k napájacej svorkovnici
t 0EQPKUFOBQÈKBOJFLPUMBQPNPDPVEWPKQØMPWÏIPWZQÓOBʊB
t 0ETLSVULVKUFEWFVQFWʥPWBDJFTLSVULZPWMÈEBDFIPQBOFMVLPUMB
t 0UPʊUFPWMÈEBDÓQBOFM
t 4OÓNUFLSZUBPUWPSUFQSÓTUVQFMFLUSJDLÏIPQSJQPKFOJBPCSÈ[PL
Poistka typu 2A s rýchlou reakciou je umiestnená na napájacej svorkovnici (pri kontrole alebo výmene vytiahnite čierny držiak poi-
stky).
Dôležité: rešpektujte póly napájania L (FÁZA) – N (NEUTRÁL).
(L) = Vedenie (hnedý)
(N) = Neutrál (svetlomodrý)
= Uzemnenie (žltozelený)
(1) (2) = Kontakt pre priestorový termostat
