ISTRUZIONI DESTINATE ALL’INSTALLATORE

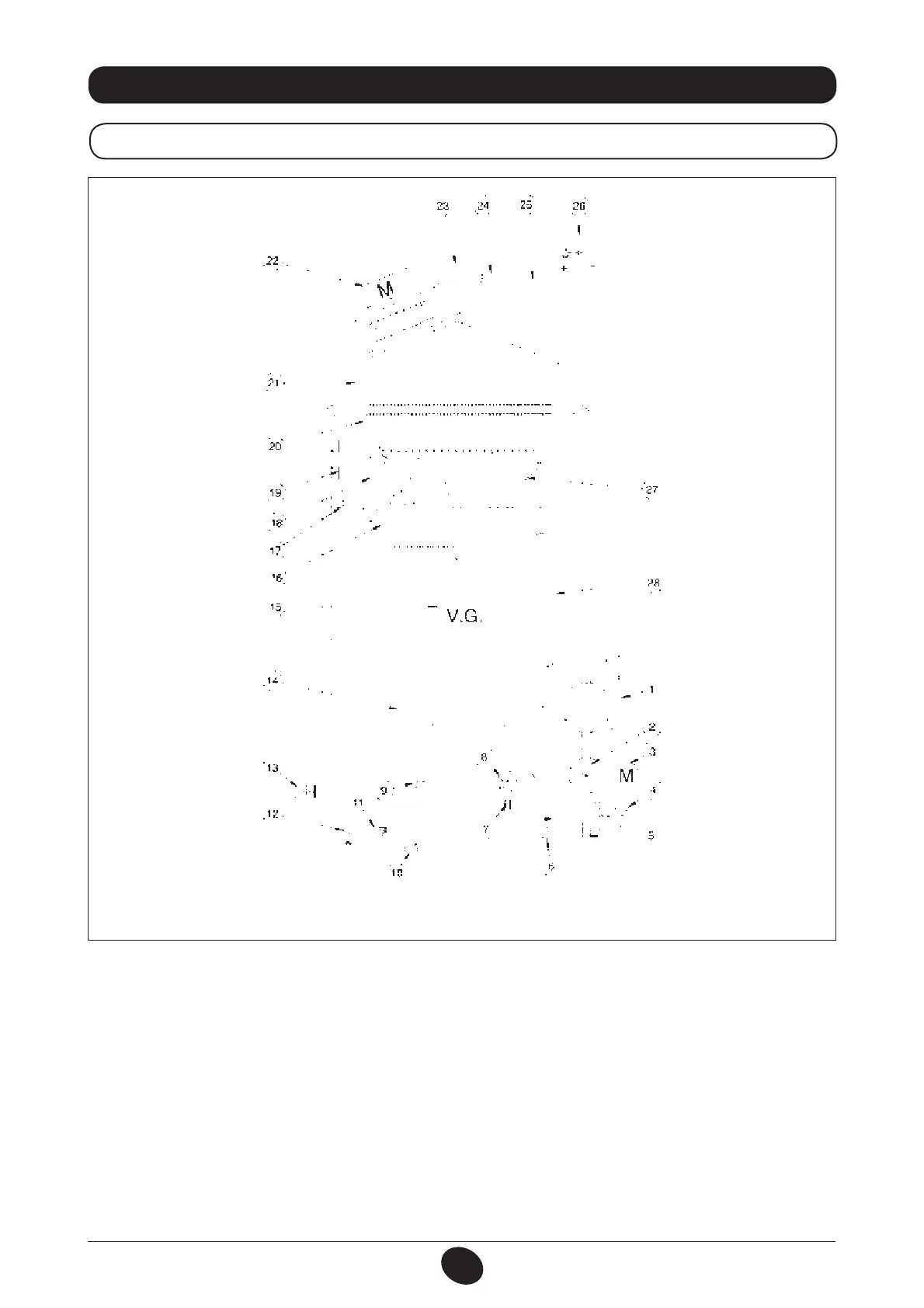

32. SCHEMA FUNZIONALE CIRCUITI
24 F
Legenda:
1 Pompa con separatore d’aria
2 Valvola tre vie
3 Motore valvola tre vie
4 Manometro
5 Filtro circuito riscaldamento estraibile
6 Rubinetto caricamento caldaia
7 Filtro acqua fredda sanitaria estraibile
8 Sensore di precedenza sanitario
9 Sonda NTC sanitario
10 Valvola di ritegno su by-pass automatico
11 Pressostato idraulico
12 Rubinetto di scarico caldaia
13 Valvola di sicurezza
14 Scambiatore acqua-acqua a piastre
15 Valvola gas
16 Rampa gas con ugelli
17 Sonda NTC riscaldamento
18 Elettrodo di accensione/rilevazione amma
19 Termostato di sicurezza
20 Scambiatore acqua-fumi
21 Convogliatore fumi
22 Ventilatore
23 Venturi
24 Presa di pressione positiva
25 Presa di pressione negativa
26 Pressostato aria
27 Bruciatore
28 Vaso espansione
Figura 17
CG_2082 / 1001_1802
Mandata
riscaldamento
Uscita
sanitario
Gas Entrata
sanitario
Ritorno
riscaldamento
