143
926.116.5 - cs (cz
POKYNY PRO INSTALATÉRY
16. INSTALACE POTRUBÍ ODTAHU SPALIN SÁNÍ
Model 24 F – 1.24 F - 1.14 F
Instalace kotle je snadná a jednoduchá díky dodávanému
příslušenství, jehož popis je uveden v následujících částech to-
hoto návodu.
Kotel je z výroby přednastaven na připojení potrubí odtahu spalin
a sání koaxiálního typu, vertikálního nebo horizontálního. Pomocí
dělící sady je možné instalovat také dělené odkouření.
K instalaci používejte výhradně příslušenství dodávané výrob-
cem!
UPOZORNĚNÍ: Pro vyšší bezpečnost provozu je nutné, aby bylo
vedení odtahu spalin dobře upevněno na zeď pomocí příslušných
svorek.

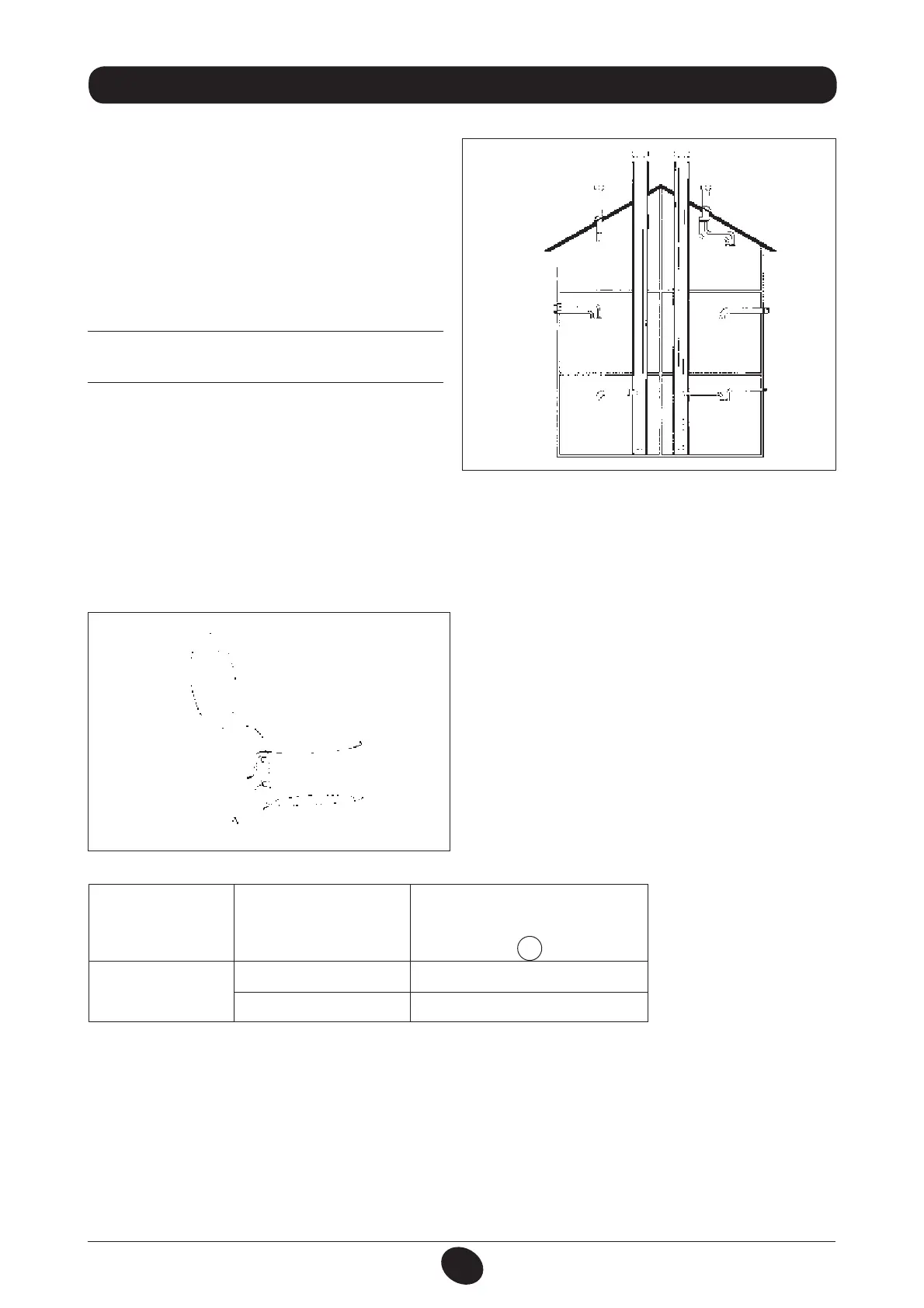

Obrázek 6
0503_0905/CG1638
... ODTAH SPALIN A SÁNÍ KOAXIÁLNÍ KONCENTRICKÉ
Tento typ umožňuje odtah spalin a sání spalovacího vzduchu jak vně budovy, tak v kouřovodu typu LAS.
Koaxiální koleno o 90° umožňuje připojit kotel k potrubí odtahu spalin – sání jakéhokoli směru díky možnosti rotace o 360°. Toto koleno
může být použito také jako přídavné koleno potrubí odtahu spalin, potrubí sání nebo s kolenem o 45°.
V případě, že je vedení odtahu spalin a sání vedeno vně budovy,
potrubí odtahu spalin - sání musí vystupovat ze zdi alespoň 18 mm,
aby bylo možné umístit růžici a utěsnit ji proti prosakování vody.
Minimální spádování tohoto vedení odtahu spalin směrem ven z
kotle musí být 1 cm na metr délky.
Při použití kolena o 90° se zkracuje celková délka vedení odtahu
spalin a sání o 1 metr.
Při použití kolena o 45° se zkracuje celková délka vedení odtahu
spalin a sání o 0,5 metru.
Obrázek 7
0805_2901 / CG_2073
Upevňovací spoj
Model
kotle
Délka (m)
Použití
clony
A
24 F
1.24 F
1.14 F
0 ÷ 1 Ano
1 ÷ 5 Ne
