209
926.116.5 - hu
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK
16. KIVEZETŐ ÉS BESZÍVÓ CSŐVEZETÉKEK BESZERELÉSE
24 F - 1.24 F - 1.14 F Modell
Az alábbiakban bemutatott és a kazánhoz kiegészítőként szállított
alkatrészek segítségével a kazán beszerelése könnyen és rugal-
masan elvégezhető. A kazán eredetileg egy koaxiális, függőleges,
vagy vízszintes kivezető-beszívó csőre történő bekötésre van
előkészítve. A kiegészítőként szállított duplikátor segítségével
elkülönített vezetékeket is lehet használni.
A beszereléshez kizárólag a gyártó által szállított alkatrészeket
szabad használni!
FIGYELMEZTETÉS: A fokozott működési biztonság eléréséhez
a füstelvezető csöveket a megfelelő rögzítő bilincsekkel erősen a
falra kell rögzíteni.

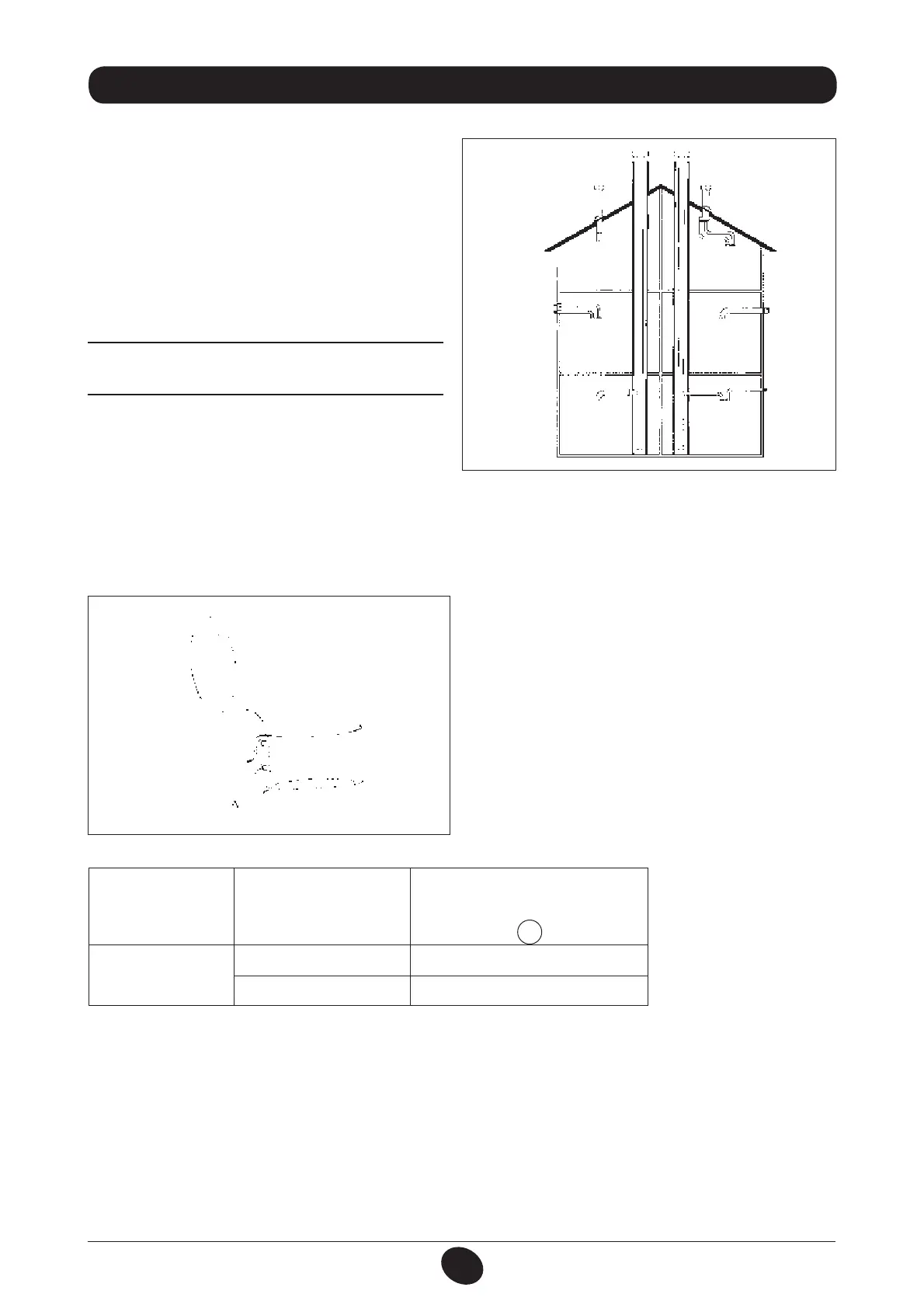

6. ábra
0503_0905/CG1638
... KOAXIÁLIS KIVEZETŐ BESZÍVÓ CSŐ KONCENTRIKUS
Ez a típusú cső lehetővé teszi az égéstermék kivezetését és az égést tápláló levegő beszívását úgy az épületen kívül, mint a LAS típusú fü-
stcsövekbe is. A 90°-os koaxiális könyök lehetővé teszi, hogy a kazánt a 360°-os elforgatási lehetőségnek köszönhetően bármilyen irányban
a kivezető-beszívó csőre lehessen kötni. Ezt a koaxiális vezeték vagy a 45°-os könyökelem kiegészítéseként is lehet alkalmazni.
Külső kivezetés esetén a kivezető-beszívó cső legalább 18 mm-re ki
kell álljon a falból, hogy fel lehessen helyezni és rögzíteni lehessen az
alumínium rozettát a vízbeszivárgás elkerülése végett.
Ezen csővezetékek kifelé történő minimális lejtési szögének 1 cm-nek
kell lennie a hosszúság minden méterére.
t
Egy 90°-os könyökelem beillesztése 1 méterrel csökkenti a
csővezeték teljes hosszúságát.
t
Egy 45°-os könyökelem beillesztése 0,5 méterrel csökkenti a
csővezeték teljes hosszúságát.
Az első 90°-os könyök nem számít bele a lehetséges maximális
hosszba.
7. ábra
0805_2901 / CG_2073
Rögzítőbilincs A
KAZÁN MODELL Hosszúság (m)
MEMBRÁN HASZNÁLAT
BESZÍVÁSNÁL
A
24 F
1.24 F
1.14 F
0 ÷ 1 Igen
1 ÷ 5 Nem
