ISTRUZIONI DESTINATE ALL’INSTALLATORE
*.1035"/5& il condotto singolo per scarico combusti deve essere opportunamente coibentato, nei punti dove lo
stesso viene in contatto con le pareti dell’abitazione, con un adeguato isolamento (esempio materassino in lana di vetro).
Per istruzioni più dettagliate sulle modalità di montaggio degli accessori vedere le notizie tecniche che accompagnano gli
accessori stessi.
17. ALLACCIAMENTO ELETTRICO
18. COLLEGAMENTO DEL TERMOSTATO AMBIENTE
(Vedere DPR 26 Agosto 1993 n° 412)
r BDDFEFSFBMMBNPSTFUUJFSBEJBMJNFOUB[JPOFàHVSBDPNFEFTDSJUUPBMDBQJUPMPQSFDFEFOUF
r UPHMJFSFJMQPOUJDFMMPQSFTFOUFTVJNPSTFUUJF
r JOUSPEVSSFJMDBWPBEVFàMJBUUSBWFSTPJMQBTTBDBWPFDPMMFHBSMPBRVFTUJEVFNPSTFUUJ

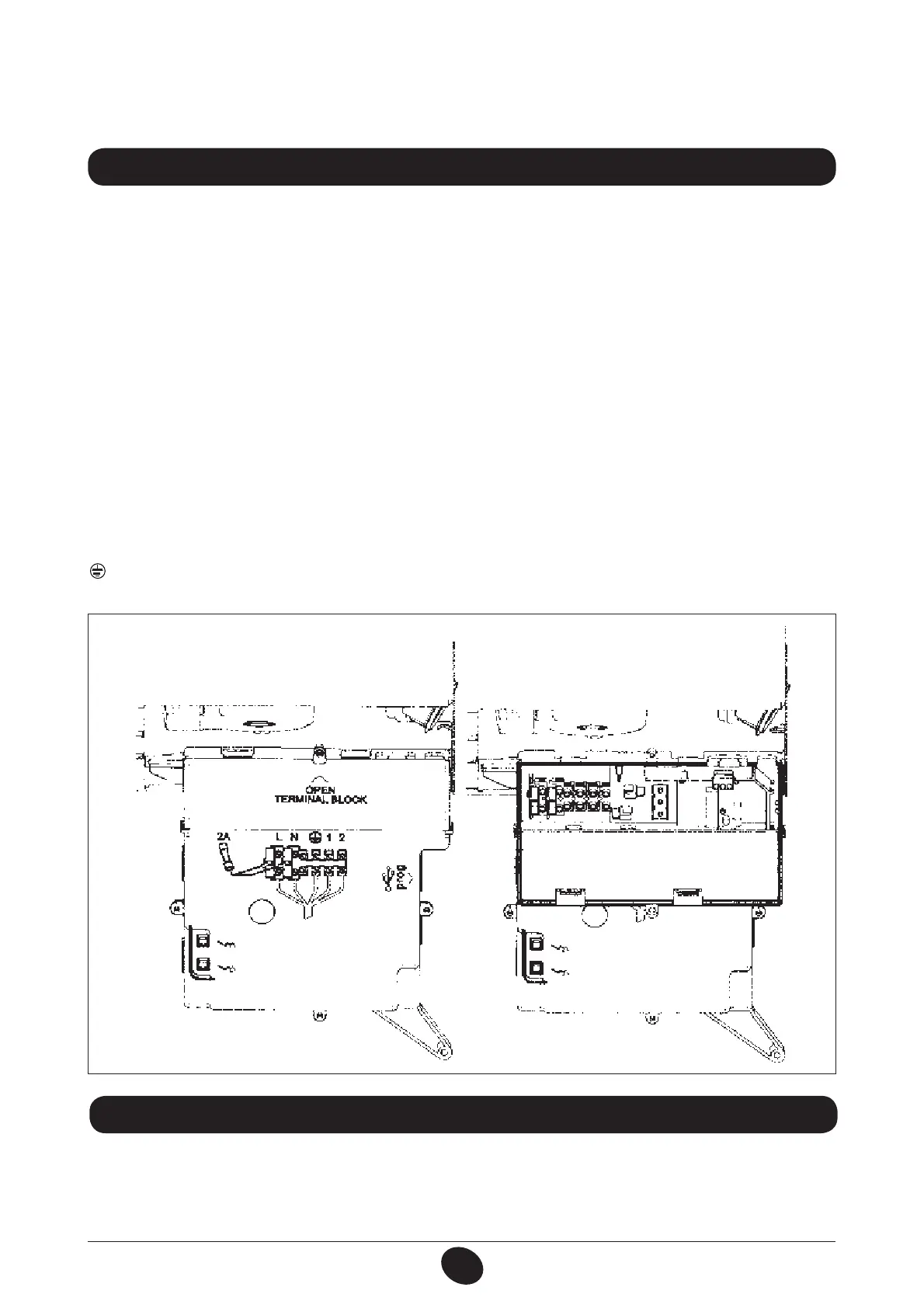

Figura 9
0712_1208 / CG_2008
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente colle ga to ad un efcace
impianto di messa a terra, e se guito come previsto dalle vigenti Norme di sicu rezza sugli impianti (DM 22 gennaio 2008,
n.37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo a tre li in
dotazione rispettando la polarità LINEA - NEUTRO.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm.
In casi di sostituzione del cavo di alimentazione dev’essere utilizzato un cavo armonizzato “HAR H05 VV-F” 3x0,75 mm
2
con diametro massimo di 8 mm.
…Accesso alla morsettiera di alimentazione
r UPHMJFSFUFOTJPOFBMMBDBMEBJBNFEJBOUFMJOUFSSVUUPSFCJQPMBSF
r TWJUBSFMFEVFWJUJEJàTTBHHJPEFMQBOOFMMPDPNBOEJBMMBDBMEBJB
r SVPUBSFJMQBOOFMMPDPNBOEJ
r UPHMJFSFJMDPQFSDIJPFEBDDFEFSFBMMB[POBDPMMFHBNFOUJFMFUUSJDJàHVSB
Il fusibile, del tipo rapido da 2A, è incorporato nel la morsettiera di alimentazione (estrarre il por ta fu sibile colore nero per
il controllo e/o la sostituzione).
*.1035"/5& rispettare la polarità in alimentazione L (LINEA) - N (NEUTRO).
(L) = Linea (marrone)
(N) = Neutro (celeste)
= Terra (giallo-verde)
(1) (2) = Contatto per termostato ambiente
