ISTRUZIONI DESTINATE ALL’INSTALLATORE

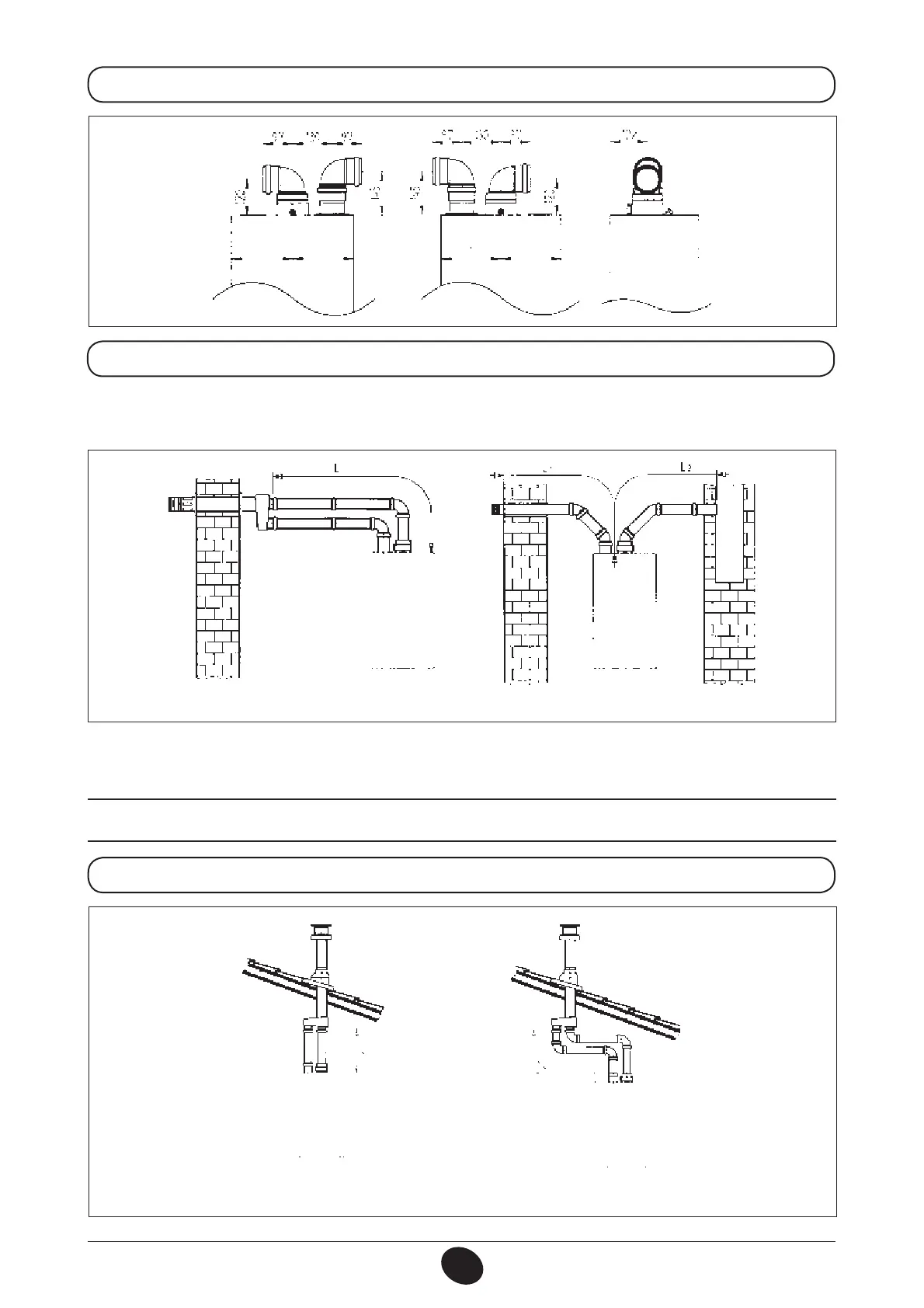

16.5 ESEMPI D’INSTALLAZIONE CON CONDOTTI SEPARATI ORIZZONTALI
*.1035"/5& -
La pendenza minima, verso l’esterno, del condotto di scarico deve essere di 1 cm per metro di
lunghezza. In caso d’installazione del kit raccogli condensa la pendenza del condotto di scarico deve essere rivolta verso
la caldaia.
NB: Per la tipologia C52 i terminali per l’aspirazione dell’aria comburente e per l’evacuazione dei prodotti della combu-
stione non devono essere previsti su muri opposti all’edicio.
Il condotto di aspirazione deve avere una lunghezza massima di 10 metri per gli scarichi fumi di tipo C52.
In caso di lunghezza del condotto di scarico superiore ai 6 metri è necessario installare, in prossimità della caldaia, il kit
raccogli condensa fornito come accessorio.
16.4 INGOMBRO SCARICHI SEPARATI
0503_0911/CG1644
L max = 15m L max = 14 m
16.6 ESEMPI D’INSTALLAZIONE CON CONDOTTI SEPARATI VERTICALI
0503_2201/CG1643
L max = 10 m
(L1 + L2) max = 30 m
CG_2124 / 0905_2305
