ISTRUZIONI DESTINATE ALL’INSTALLATORE
y$0/%055*%*4$"3*$0"41*3";*0/&4&1"3"5*
Questo tipo di condotto permette lo scarico dei combusti sia all’esterno dell’edicio, sia in canne fumarie singole.
L’aspirazione dell’aria comburente può essere effettuata in zone diverse rispetto a quelle dello scarico.
L’accessorio sdoppiatore è costituito da un raccordo riduzione scarico (100/80) e da un raccordo aspirazione aria.
La guarnizione e le viti del raccordo aspirazione aria da utilizzare sono quelle tolte in precedenza dal tappo.
La curva a 90° permette di collegare la caldaia ai condotti di scarico e di aspirazione in qualsiasi direzione grazie alla
possibilità di rotazione a 360°. Essa può essere utilizzata anche come curva supplementare in abbinamento al condotto
o alla curva a 45°.
t -JOTFSJNFOUPEJVOBDVSWBB¡SJEVDFMBMVOHIF[[BUPUBMFEFMDPOEPUUPEJNFUSJ
t -JOTFSJNFOUPEJVOBDVSWBB¡SJEVDFMBMVOHIF[[BUPUBMFEFMDPOEPUUPEJNFUSJ
La prima curva 90° non rientra nel calcolo della lunghezza massima disponibile.
Modello
caldaia
--
1PTJ[JPOF
registro
CO2 %
( G31
24 F - 1.24 F
0 ÷ 4 1
7,2 84 ÷ 18 2
18 ÷ 30 3
1.14 F
0 ÷ 4 1
4,9 5,5
4 ÷ 30 2
Regolazione registro aria per scarico
sdoppiato
La regolazione di questo registro risulta
essere necessaria per l’ottimizzazione
del rendimento e dei parametri della
combustione.
Ruo tan do il raccordo aspirazione aria,
che può essere montato sia a destra sia
a sinistra del condotto di scarico, viene
regolato opportunamente l’eccesso
d’aria in funzione della lunghezza totale
dei condotti di scarico ed aspirazione
dell’aria comburente.
Ruotare questo registro in senso antiora-
rio per diminuire l’eccesso di aria com bu-
rente e viceversa per aumentarlo.
Per una maggiore ottimiz zazione è pos-
sibile misurare, mediante l’utilizzo di un
analizzatore dei prodotti di combustione,
il tenore di CO
2
nei fumi alla massima
portata termica, e regolare gradualmente
il registro d’aria no a rilevare il tenore
di CO
2
riportato nella tabella seguente,
se dall’analisi viene rilevato un valore
inferiore.
Per il corretto montaggio di questo di-
spositivo vedere anche le istruzioni che
accompagnano l’accessorio stesso.

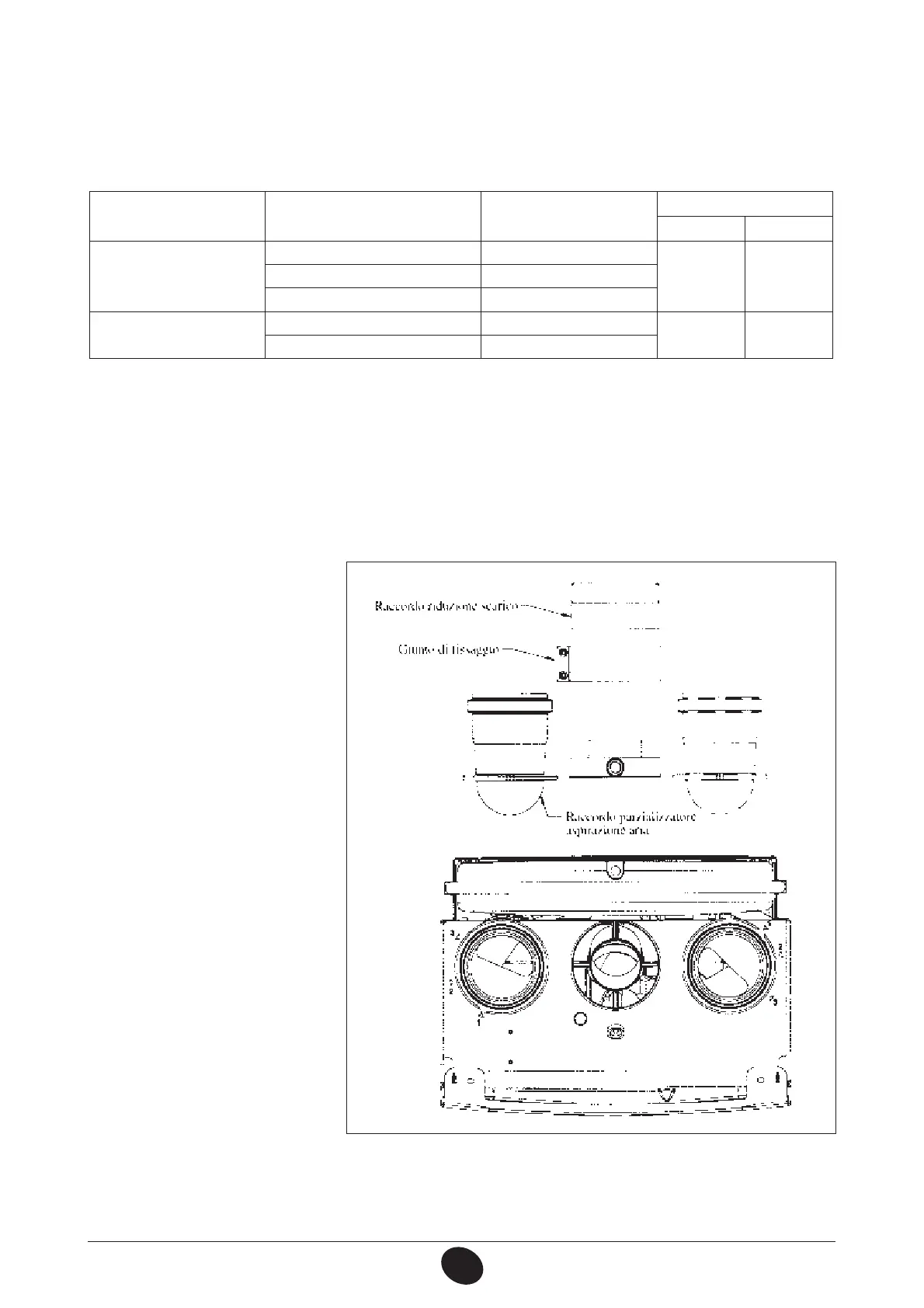

Figura 8
0803_0602 / CG_2045
