Baxi Fourtech Series - Schéma Pripojenia Konektorov

195
926.116.5 - sk
POKYNY PRE INŠTALATÉROV

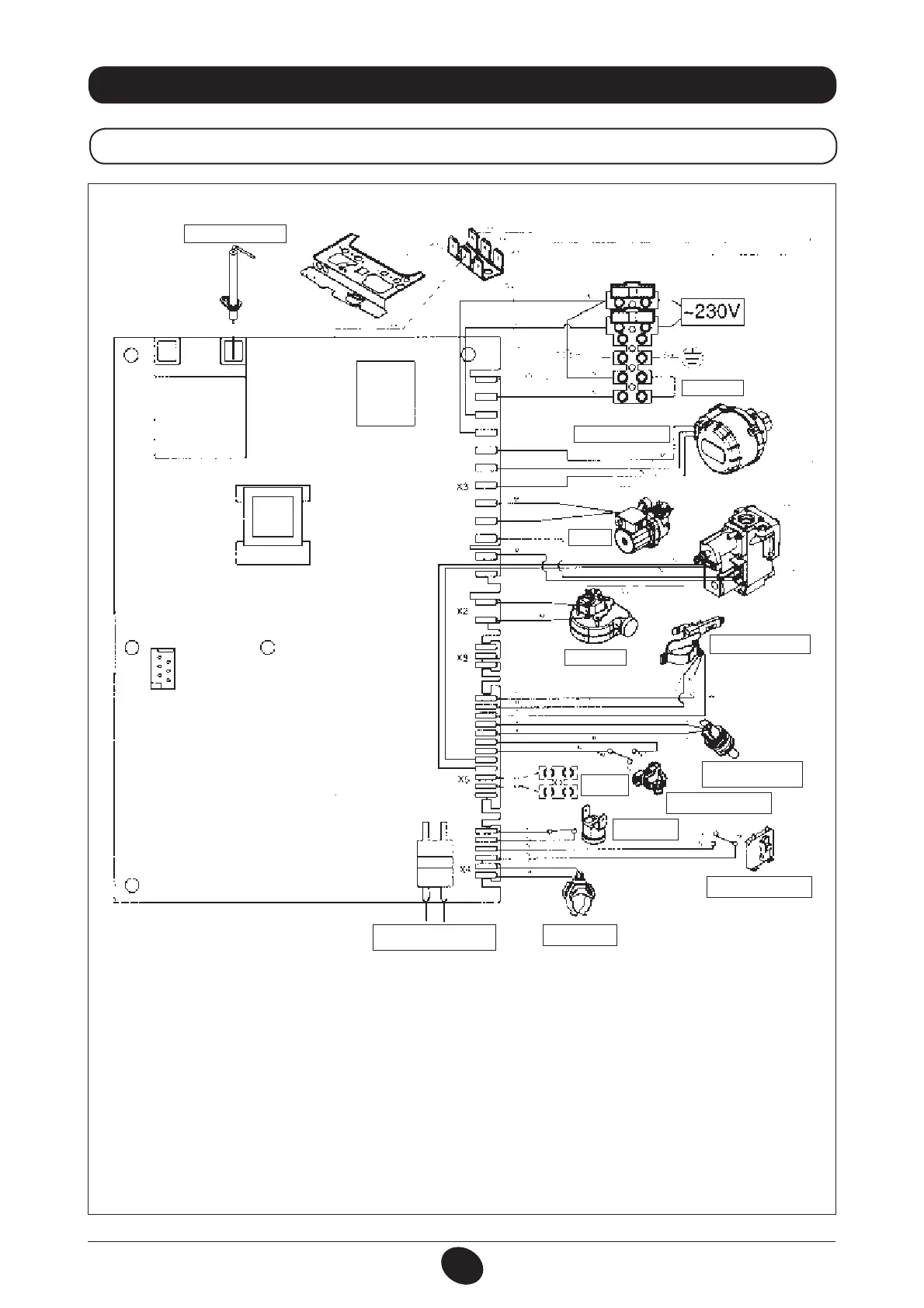

33. SCHÉMA PRIPOJENÍ KONEKTOROV
24 F
Farba vodičov
C = Svetlomodrá
M = Hnedá
N = Čierna
R = Červená
G/V = Žltozelená
B = Biela
V – Zelená
ZAPAĽOVACIA ELEKTRÓDA/
KONTROLA PLAMEŇA
TERMOSTAT
TROJCESTNÝ VENTIL
ČERPADLO
VENTILÁTOR
SENZOR PREDNOSTI TÚV
VONKAJŠIA
SONDA
HYDRAULICKÝ TLAKOVÝ
SPÍNAČ
POISTNÝ
TERMOSTAT
VZDUCHOVÝ TLAKOVÝ
SPÍNAČ
PRIESTOROVÝ TERMOSTAT/
DIAĽKOVÉ OVLÁDANIE
HASZN. MELEGVÍZ NTC
SZONDA
SONDA NTC
KÚRENIA
CG_2075 / 1001_1806
