88
926.116.5 - es
INSTRUCCIONES PARA EL INSTALADOR

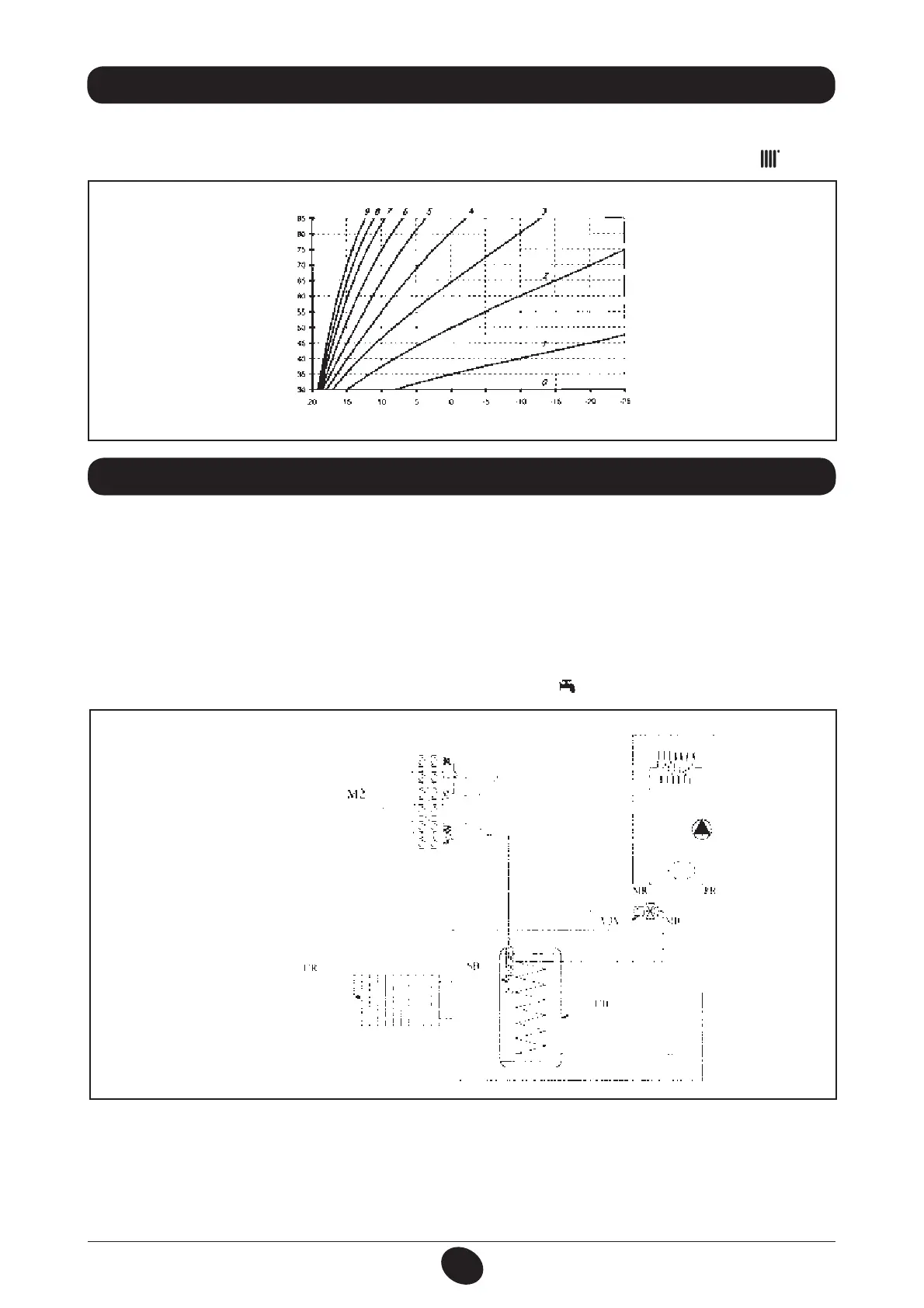

26. CONEXIÓN DE LA SONDA EXTERIOR
En el conjunto de cables que salen del salpicadero hay dos cables de color ROJO dotados de cubrefaston de cabeza.
Conecte la sonda exterior a los extremos de estos dos cables.
Con la sonda exterior conectada es posible cambiar la curva “kt” (Gráco 1) actuando sobre las teclas
+/- .
TM = Rango temperatura de impulsión
Te = temperatura exterior
Gráfico 2
0505_3002
TM
Te
curvas “kt”
27. CONEXIÓN DE UN CALENTADOR EXTERIOR
Modelo 1.24 F - 1.24 - 1.14 F - 1.14
La sonda NTC de prioridad sanitario y el motor de la válvula de 3 vías no están incluidos en el equipo base del aparato
porque se suministran como accesorios.
$0/&9*»/40/%"$"-&/5"%03
La caldera está habilitada para la conexión de un calentador exterior. Conecte hidráulicamente el calentador según se
indica en la g. 15. Conecte la sonda NTC de prioridad sanitario a los bornes 5-6 de la bornera M2. El elemento sensible
de la sonda NTC se debe introducir en el especial alojamiento presente en el calentador. La regulación de la temperatura
del agua sanitaria (35 °C...60 °C) se efectúa actuando sobre las teclas
+/– .
Figura 14
0807_3101 / CG_2085
LEYENDA
UB CALENTADOR
UR SISTEMA DE CALEFACCIÓN
V3V VÁLVULA DE TRES VÍAS
EXTERIOR
M2 BORNERA DE CONEXIÓN
SB SONDA CALENTADOR DE
PRIORIDAD SANITARIO
MR SALIDA A CALEFACCIÓN
MB SALIDA AL CALENTADOR
RR RETORNO CALEFACCIÓN/
CALENTADOR
IMPORTANTE: asegúrese de que el parámetro F03 = 03 (apartado 21).
$0/&9*»/&-²$53*$".05037«-76-"%&7¶"4.PEFMPT''
El motor de la válvula de 3 vías y el cableado correspondiente se suministran por separado como kit. Conecte el motor
de la válvula de 3 vías según se describe en las instrucciones que acompañan el accesorio.
