145
926.116.5 - cs (cz
POKYNY PRO INSTALATÉRY
… ODDĚLENÉ POTRUBÍ ODTAHU SPALIN SÁNÍ
Tento typ umožňuje odtah spalin jak vně budovy, tak přes jednotlivé kouřovody. Sání spalovacího vzduchu může být prováděno v jiných
zónách než je vyústění odtahu spalin.
Sada děleného odkouření se skládá z redukční spojky odtahu spalin (100/80) a ze spojky sání vzduchu.
Použijte těsnění a šrouby spojky sání vzduchu, které jste dříve sňali ze zátky.
Koleno o 90° umožní připojit kotel k potrubí odtahu spalin a sání jakéhokoli směru díky možnosti rotace o 360°. Toto koleno může být
používáno také jako přídavné koleno potrubí odtahu spalin, potrubí sání nebo s kolenem o 45°.
t 1ˏJQPVäJUÓLPMFOBP¡TF[LSÈUÓDFMLPWÈEÏMLBWFEFOÓPEUBIVTQBMJOBTÈOÓPNFUSV
t 1ˏJQPVäJUÓLPMFOBP¡TF[LSÈUÓDFMLPWÈEÏMLBWFEFOÓPEUBIVTQBMJOBTÈOÓPNFUSV
První koleno o 90° se nezapočítává do maximální možné délky.
Nastavení clony vzduchu pro dělené
odkouření
Nastavení této clony je nezbytné pro zlepšení
účinnosti parametrů spalování.
Otáčením spojky sání vzduchu, instalované
napravo či nalevo od odtahu spalin, je možné
vhodně regulovat nadbytek vzduchu v závi-
slosti na celkové délce potrubí odtahu spalin
a sání spalovacího vzduchu.
V závislosti na typu instalace otáčejte clonu
ve směru hodinových ručiček pro snížení
přísunu spalovacího vzduchu a proti směru
hodinových ručiček pro jeho zvýšení.
Pro zvýšení účinnosti je možné pomocí
analyzátoru spalin změřit obsah CO
2
ve spa-
linách za maximálního tepelného příkonu
a nastavovat postupně clonu vzduchu až k
dosažení hladiny CO
2
, uvedené v následu-
jící tabulce, pokud analýza prokáže,že byla
naměřena nižší hodnota.
Pokyny ke správné montáži této clony nalez-
nete přímo v balení.

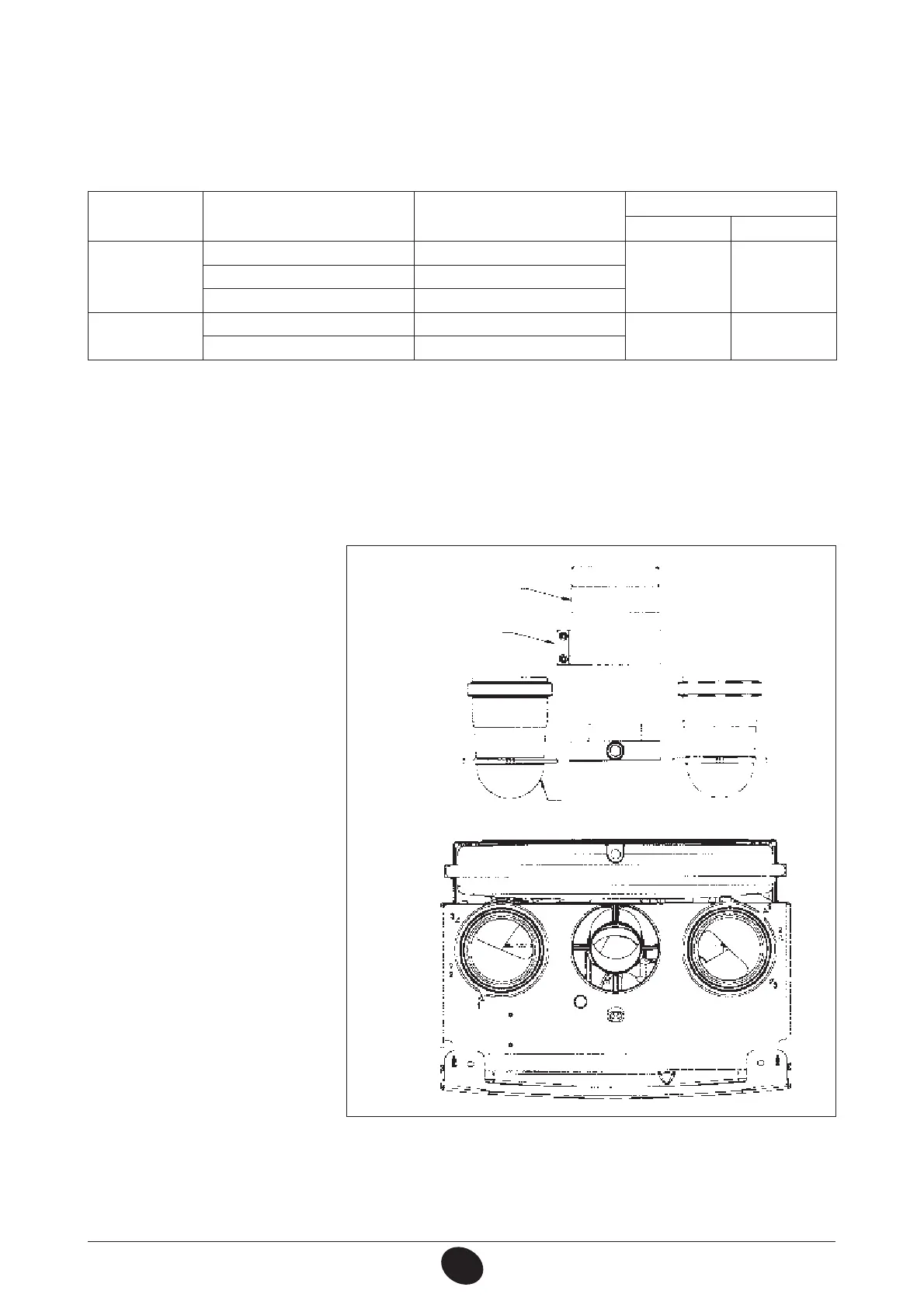

Obrázek 8
0809_0201 / CG_2045
redukční spojka odkouření
upevňovací spojka
rozdělovací spojka sání vzduchu
Model
kotle
--
Poloha
clony
2%
( G31
24 F - 1.24 F
0 ÷ 4 1
7,2 84 ÷ 18 2
18 ÷ 30 3
1.14 F
0 ÷ 4 1
4,9 5,5
4 ÷ 30 2
