POKYNY PRE INŠTALATÉROV
… ODDELENÉ POTRUBIA ODVODU SPALÍN  PRISÁVANIA
Tento typ umožňuje vedenie odvodu spalín a prisávania buď von z budovy, alebo cez jednotlivé dymovody.
Prisávanie spaľovaného vzduchu môže byť inštalované i v inom mieste než je vyústenie odvodu spalín.
Deliaca sada sa skladá z redukčnej spojky odvodu spalín (100/80) a zo spojky prisávania vzduchu.
Použite tesnenie a skrutky spojky prisávania vzduchu, ktoré ste pred tým vzali zo zátky.
Koleno o 90° umožní pripojiť kotol k potrubiu odvodu spalín – prisávania v akomkoľvek smere a umožňuje rotácie o 360°. Toto koleno
môže byť používané tiež ako prídavné koleno potrubia odvodu spalín, potrubia prisávania alebo s kolenom o 45°.
t 1PQPVäJUÓLPMFOBP¡$TBTLSBDVKFDFMLPWÈEˁäLBWFEFOJBPEWPEVTQBMÓOBQSJTÈWBOJBPNFUSB
t 1PQPVäJUÓLPMFOBP¡$TBTLSBDVKFDFMLPWÈEˁäLBWFEFOJBPEWPEVTQBMÓOBQSJTÈWBOJBPNFUSB
Prvé koleno o 90° nie je započítavané do výpočtu celkovej dĺžky, ktorá je k dispozícii.
Regulácia clony vzduchu pre delený odvod
spalín
Regulácia tejto clony je potrebná pre optimál-
ny výkon a parametre spaľovania.
Otáčaním spojky prisávania je možné
vhodným spôsobom regulovať nadbytočný
vzduch v závislosti na celkovej dĺžke odvodu
spalín a prisávania spaľovacieho vzduchu.
Otočením clony v smere hodinových ručičiek
sa množstvo spaľovacieho vzduchu znižuje a
v opačnom smere sa zvyšuje.
Pre zvýšenie účinnosti je možné namerať
pomocou analyzátora spalín obsah CO
2
v
spalinách pri maximálnom tepelnom výko-
ne a pokiaľ je nameraná nižšia hodnota,
postupne regulovať koliesko vzduchu až do
namerania hodnoty CO
2
uvedenej v nasle-
dujúcej tabuľke.
Inštrukcie pre správnu montáž tohto zaria-
denia sú uvedené aj v príručke dodané so
zariadením.

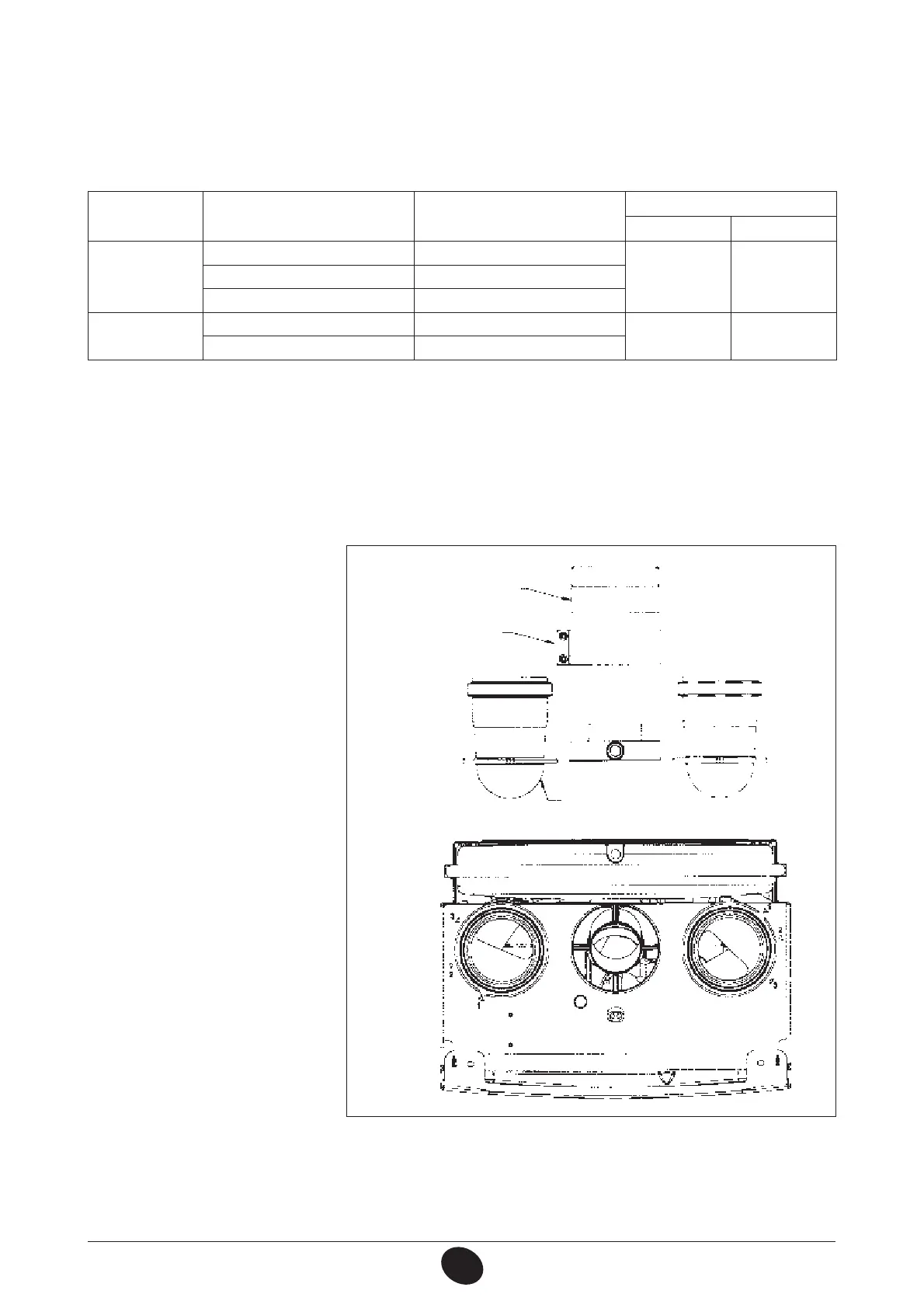

Obrázok 8
0809_0201 / CG_2045
Redukčná spojka vzduchu
Upevňovací spoj
Spojka regulácie
prisávania vzduchu
Model
kotla
--
Poloha
registra
CO2 %
( G31
24 F - 1.24 F
0 ÷ 4 1
7,2 84 ÷ 18 2
18 ÷ 30 3
1.14 F
0 ÷ 4 1
4,9 5,5
4 ÷ 30 2
