A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK
… KÜLÖNÁLLÓ KIVEZETŐ  BESZÍVÓ CSŐVEZETÉKEK
Ez a csővezeték típus lehetővé teszi az égéstermék elvezetését úgy az épületen kívülre, mint egyedi füstcsövekbe.
Az égést tápláló levegő szívását a kivezetés helyétől eltérő helyen lehet megvalósítani.
Az osztó tartozék egy füstvezeték-adapterből (100/80) és egy levegővezeték-adapterből áll.
A használandó levegővezeték-adapter tömítése és csavarai azok, melyek korábban a dugóról levételre kerültek.
A 90°-os könyökelem lehetővé teszi, hogy a kazánt a 360°-os elforgatási lehetőségnek köszönhetően bármilyen irányban a kivezető-
beszívó csővezetékre lehessen kötni. Ezt a csővezeték vagy a 45°-os könyökelem kiegészítéseként is lehet alkalmazni, mint kiegészítő
könyökelem.
t &HZ¡PTLÚOZÚLFMFNCFJMMFT[UÏTFNÏUFSSFMDTÚLLFOUJBDTˋWF[FUÏLUFMKFTIPTT[ÞTÈHÈU
t &HZ¡PTLÚOZÚLFMFNCFJMMFT[UÏTFNÏUFSSFMDTÚLLFOUJBDTˋWF[FUÏLUFMKFTIPTT[ÞTÈHÈU
Az első 90°-os könyök nem számít bele a lehetséges maximum hosszba.
Osztott kivezető levegő tolózárának sza-
bályozása
Ennek a tolózárnak a szabályozása az égés
hatásfokának, és paramétereinek optima-
lizálásához szükséges. A levegővezeték
adapter - mely a kivezető cső úgy a jobb, mint
a bal oldalán is felszerelhető - elfordításával
megfelelően szabályozásra kerül a levegő
többlet az égési levegő kivezető és beszívó
csővezetékei hosszának függvényében.
Fordítsa el ezt a tolózárat az óra járásával
ellentétes irányba az égési levegő többlet
csökkentéséhez, és fordítva a növeléséhez.
A további optimalizáláshoz az égési ter-
mékeket elemző készülék segítégével meg
lehet mérni a füst CO
2
szintjét maximális
hőkapacitás mellett, és fokozatosan szabál-
yozni a levegő tolózárat egészen addig, amíg
az alábbi táblázatban feltüntetett CO
2
szintet
el nem éri, ha az elemzés ennél alacsonyabb
értéket jelzett.
Ezen egység megfelelő felszerelése céljából
tekintse át a vele adott szerelési utasítást is.

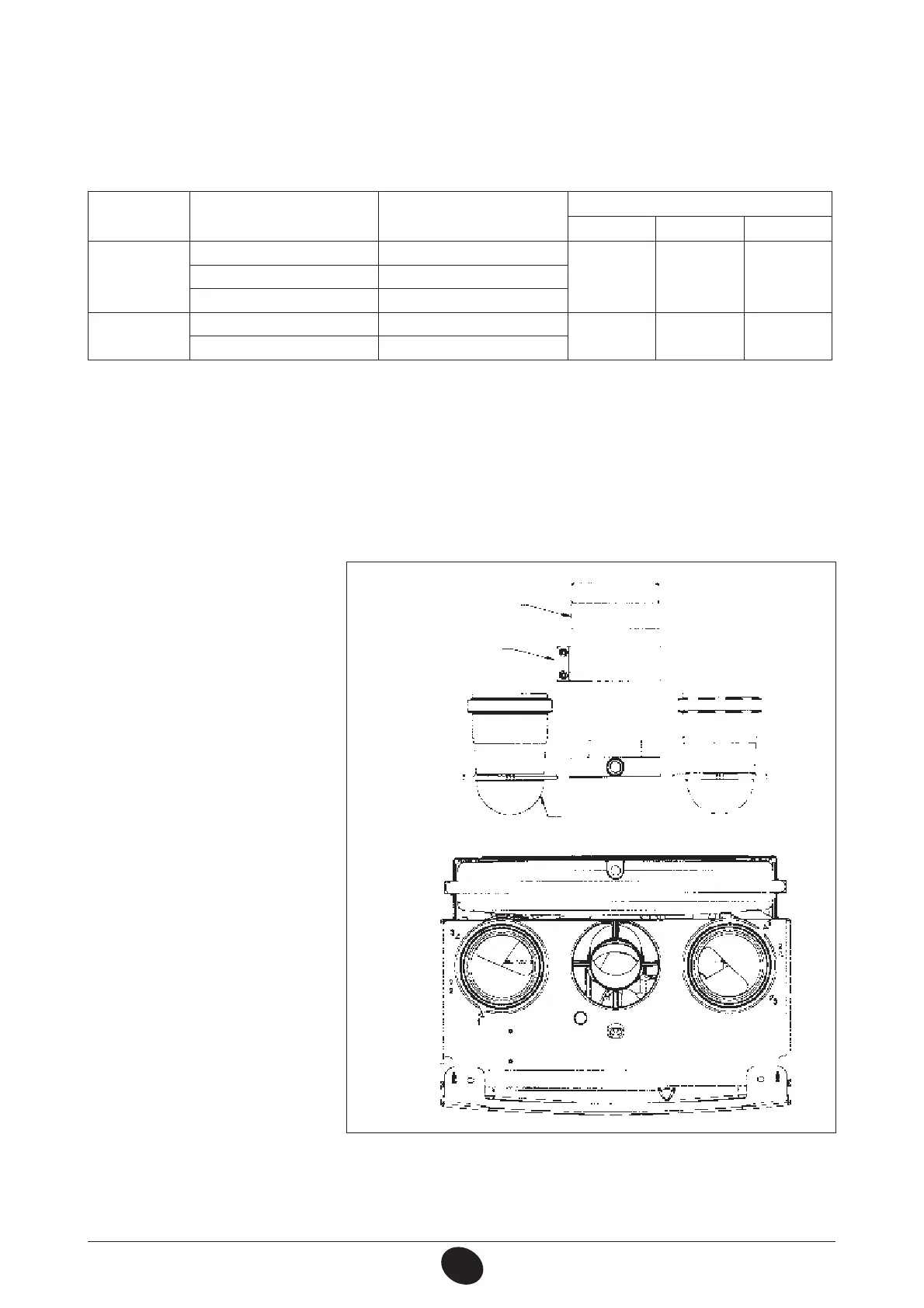

8. ábra
0809_0201 / CG_2045
Füstvezeték adapter
Rögzítőbilincs
Levegővezeték adapter
Kazán
modell
--
Tolózár
állás
CO
2
%
( ( G31
24 F - 1.24 F
0 ÷ 4 1
7,2 7,9 84 ÷ 18 2
18 ÷ 30 3
1.14 F
0 ÷ 4 1
4,9 5,4 5,5
4 ÷ 30 2
