A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK
24

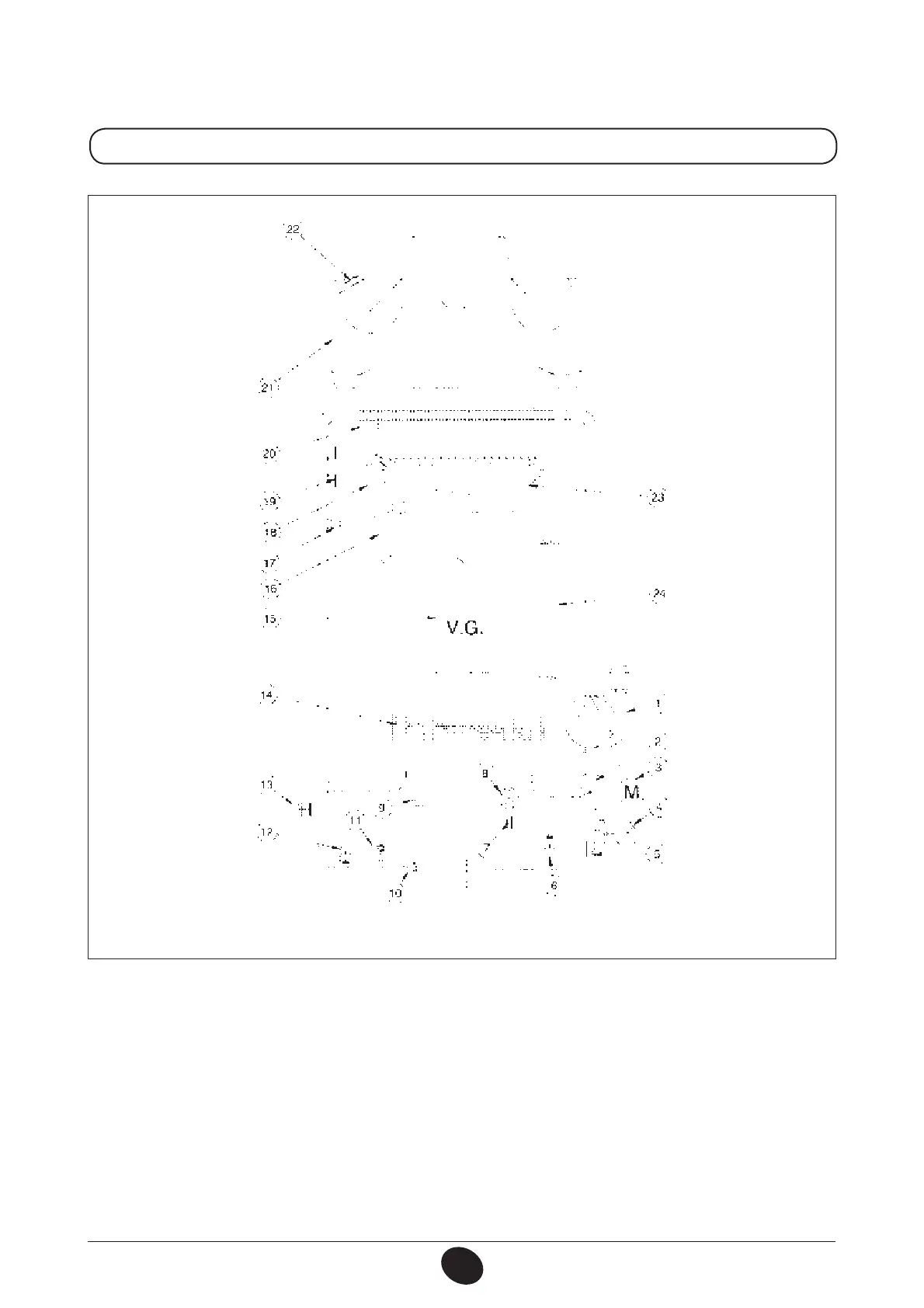

18. ábra
Fűtés odairány Használati
melegvíz
kimenet
Gáz Használati
melegvíz
bemenet
Fűtés visszairány
JELMAGYARÁZAT:
Biztonsági szelep
Lemezes víz-víz hőcserélő
Gázszelep
Gázrámpa fúvókákkal
Fűtés NTC szonda
Gyújtó/lángőr elektróda
Biztonsági termosztát
Víz-füst hőcserélő
Füstcső
Füst termosztát
Égő
Tágulási tartály
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
6
7
8
9
10
11
12
Szivattyú légszeparátorral
Háromutas szelep
Háromutas szelep motor
Manométer
Eltávolítható fűtési kör szűrő
Kazán feltöltő csap
Eltávolítható használati hidegvíz szűrő
Használati melegvíz elsőbbség érzékelő
Használati víz NTC szonda
Visszacsapószelep automatikus by-pass-on
Víz presszosztát
Kazán leeresztőcsap
