INSTRUCŢIUNI DESTINATE INSTALATORULUI
13. INSTALLAZIONE DELLA CALDAIA 14. MONTAREA CENTRALEI
Alegeţi locul de amplasare a centralei, apoi aplicaţi şablonul pe perete.
Racordaţi ţevile la oriciile de alimentare cu gaz şi apă prevăzute pe latura inferioară a şablonului. Se recomandă să instalaţi pe circuitul
de încălzire două robinete de interceptare (tur şi retur) G3/4, disponibile la cerere, care permit, în caz de intervenţii însemnate, efec-
tuarea lucrărilor fără necesitatea de a goli în întregime instalaţia de încălzire. Dacă montaţi centrala pe o instalaţie existentă sau dacă o
înlocuiţi, vă recomandăm să montaţi un vas de decantare pe ţeava de retur a instalaţiei, în partea de jos, pentru a colecta depunerile şi
reziduurile care pot rămâne şi care pot puse în circulaţie în instalaţie, chiar şi după spălare. Când centrala e xată pe perete, racordaţi
conductele de evacuare gaze arse şi admisie aer (accesorii furnizate de producător) conform instrucţiunilor din secţiunile următoare.
În cazul montării centralei cu tiraj natural, model 24 – 1.24 – 1.14, efectuaţi racordarea la horn cu ajutorul unui tub metalic rezistent în
timp la solicitările mecanice, la temperaturile înalte, la acţiunea produşilor de combustie şi la condens.
ATENŢIE
Strângeţi cu atenţie extremităţile tuburilor hidrice de niplurile centralei (cuplu maxim de strângere 30 Nm).

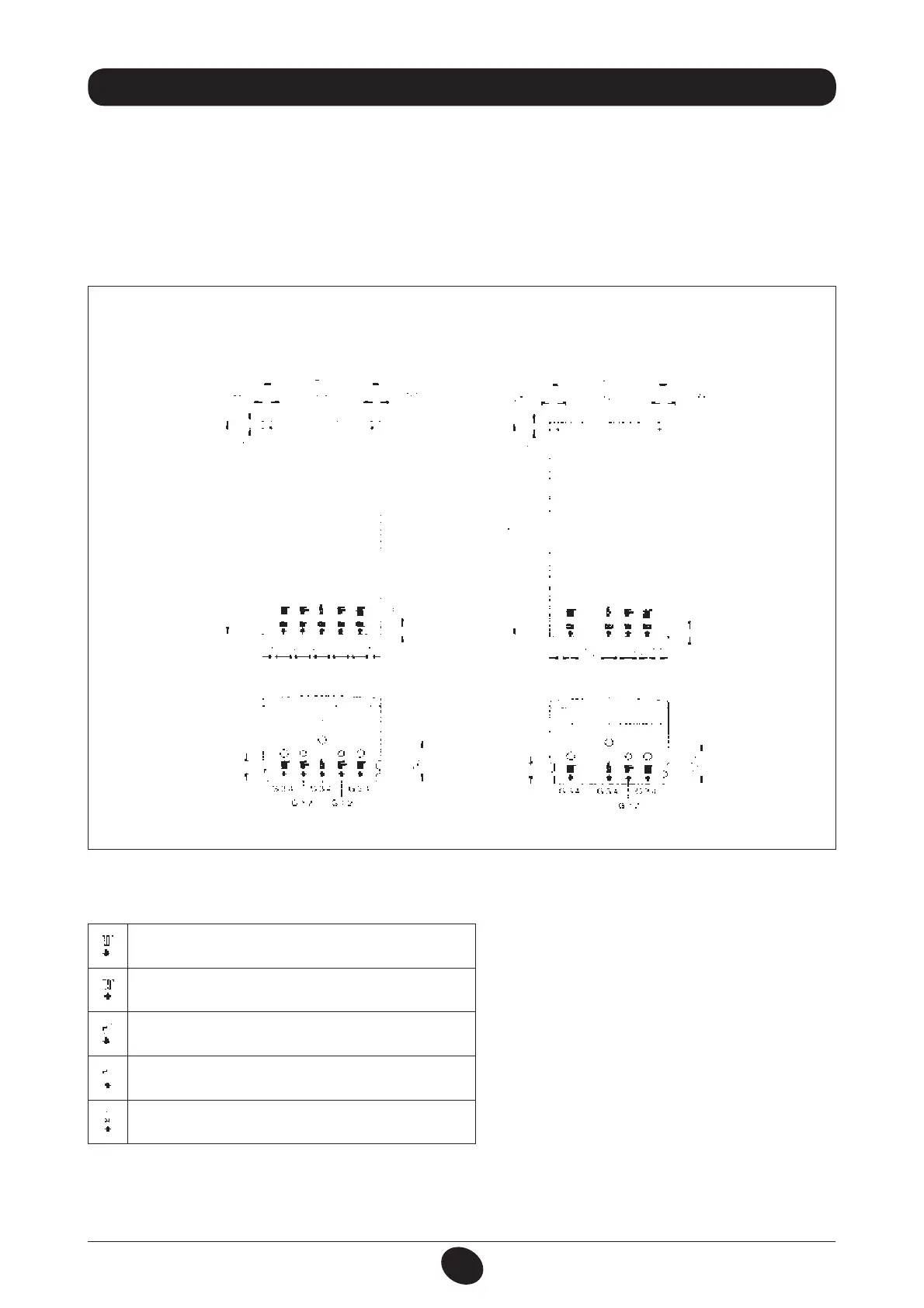

Figura 4
CG_2011 / 1001_1801
24 F - 24 1.24 F - 1.24 - 1.14 F - 1.14
G”3/4 TUR ÎNCĂLZIRE
G”3/4 RETUR ÎNCĂLZIRE
G”1/2 IEŞIRE APĂ CALDĂ MENAJERĂ
G”1/2 INTRARE APĂ RECE MENAJERĂ
G”3/4 ORIFICIU DE ALIMENTARE CU GAZ A CEN-
TRALEI
