INSTRUCŢIUNI DESTINATE INSTALATORULUI

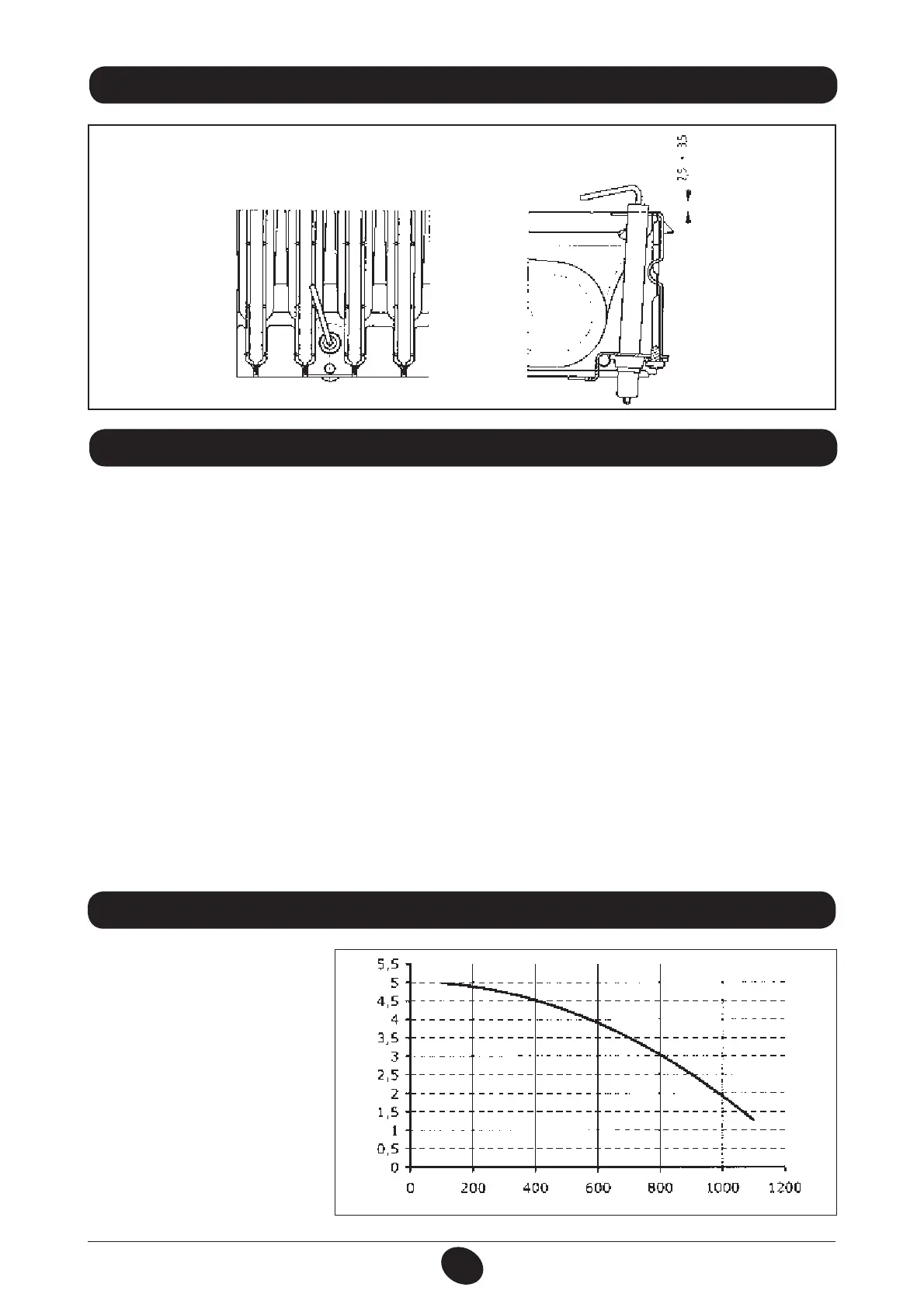

23. POZIŢIONAREA ELECTRODULUI DE APRINDERE ŞI DETECTARE A FLĂCĂRII
Figura 13
9912070100
Pentru măsurarea randamentului de combustie şi a calităţii produşilor de combustie, centrala este dotată cu două prize.
O priză este conectată la circuitul de evacuare a gazelor arse şi permite determinarea calităţii produşilor de combustie şi a randamentului
de combustie.
Cealaltă este conectată la circuitul de admisie a aerului şi permite vericarea unei eventuale recirculaţii a produşilor de combustie în
cazul conductelor coaxiale.
Prin priza conectată la circuitul gazelor arse pot  măsuraţi următorii parametri:
tUFNQFSBUVSBQSPEVʰJMPSEFDPNCVTUJF
tDPODFOUSBʴJBEFPYJHFO
O
2
) sau de dioxid de carbon (CO
2
);
tDPODFOUSBʴJBEFNPOPYJEEFDBSCPO$0
Temperatura aerului comburant trebuie măsurată la priza conectată la circuitul de admisie a aerului introducându-se sonda corespunzătoare
la circa 3 cm.
NOTĂ: Pentru reglarea puterii nominale, veză capitolul 19 (C1)
Pentru modelele de centrale cu tiraj natural, se va realiza un oriciu pe conducta de evacuare gaze arse, la o distanţă de la centrală egală
cu dublul diametrului interior al conductei.
Prin acest oriciu pot  măsuraţi următorii parametri:
tUFNQFSBUVSBQSPEVʰJMPSEFDPNCVTUJF
tDPODFOUSBʴJBEFPYJHFO
O
2
) sau de dioxid de carbon (CO
2
);
tDPODFOUSBʴJBEFNPOPYJEEFDBSCPO$0
Temperatura aerului comburant se va măsura aproape de punctul în care aerul intră în centrală.
Oriciul, care va  realizat de răspunzătorul de punerea în funcţiune a instalaţiei, trebuie să e sigilat astfel încât conducta de evacuare
a produşilor de ardere să e etanşă în timpul funcţionării normale
.
24. VERIFICAREA PARAMETRILOR DE COMBUSTIE
25. CARACTERISTICI DEBIT/ÎNĂLŢIME DE POMPARE
Pompa utilizată este o pompă cu o înălţime
mare de pompare, potrivită pentru instalaţii
de încălzire de orice tip, cu un singur sau
cu două tuburi. Valva automată de aerisire,
încorporată în pompă, permite evacuarea
rapidă a aerului din instalaţia de încălzire.
Diagrama 1
ÎNĂLŢIME DE POMPARE l/h
DEBIT mH
2
O
