259
926.116.5 - ro
INSTRUCŢIUNI DESTINATE INSTALATORULUI

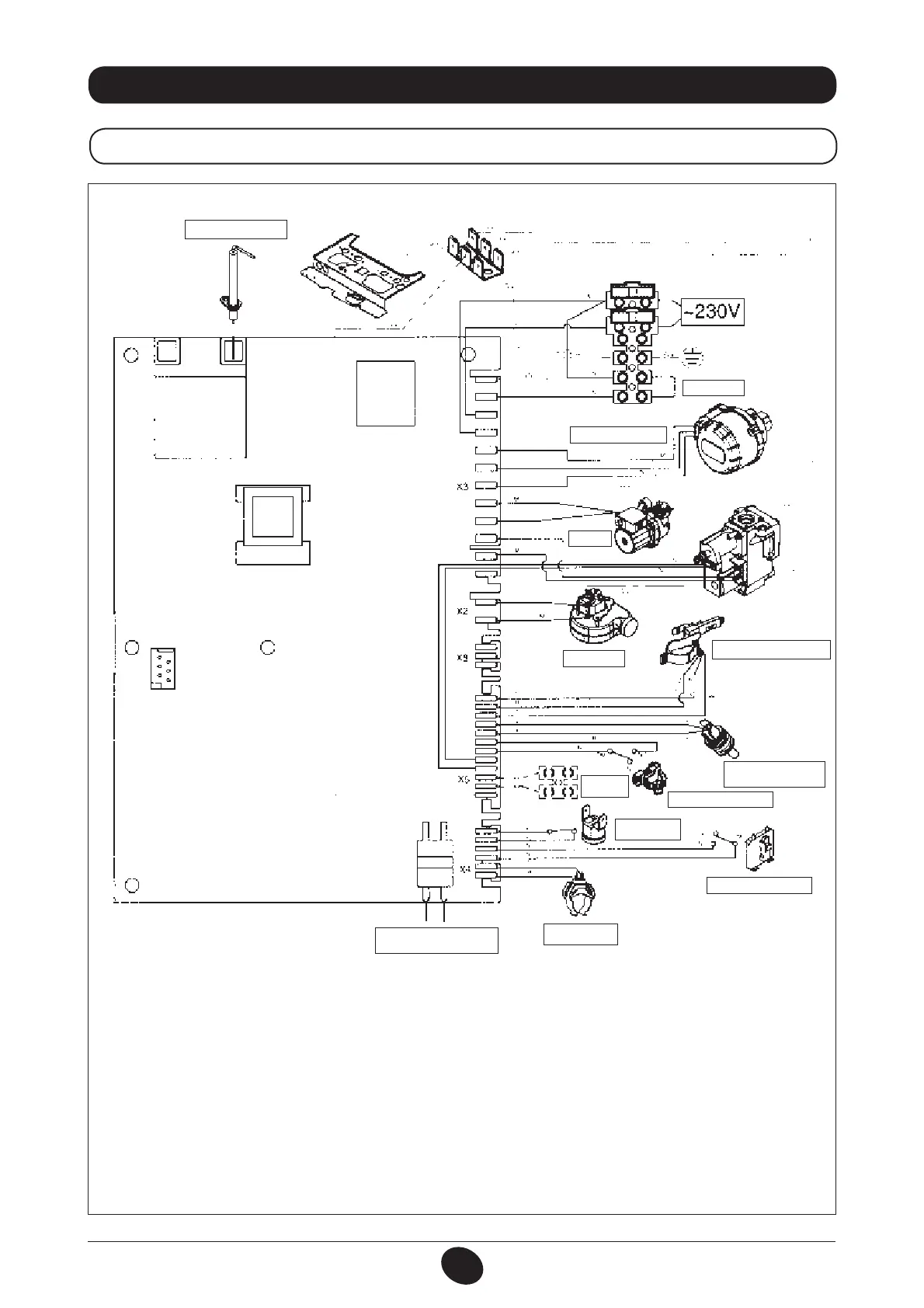

33. DIAGRAMĂ CUPLARE CONECTORI
24 F
Culoare cabluri
C = Albastru
M = Maro
N = Negru
R = Roşu
G/V = Galben/Verde
B = Alb
V = Verde
ELECTROD DE APRINDERE/
DETECTARE A FLĂCĂRII
TERMOSTAT
VALVĂ CU TREI CĂI
POMPĂ
VENTILATOR
SENZOR PRIORITAR
APĂ MENAJERĂ
SONDA
EXTERNĂ
PRESOSTAT HIDRAULIC
TERMOSTAT
DE SIGURANŢĂ
PRESOSTAT AER
TERM. AMB./CONTR.
LA DISTANŢĂ
SONDĂ NTC CIRCUIT
DE APĂ MENAJERĂ
SONDĂ NTC CIR
CUIT DE ÎNCĂLZIRE
CG_2075 / 1001_1806
