INSTRUCCIONES PARA EL INSTALADOR
1.24 - 1.14
Leyenda:
1 Bomba con separador de aire
2 Manómetro
3 Filtro circuito calefacción extraíble
4 Grifo carga caldera
5 Válvula de retención en by-pass automático
6 Presóstato hidráulico
7 Grifo descarga caldera
8 Válvula de seguridad
9 Válvula del gas
10 Rampa gas con inyectores
11 Sonda NTC calefacción
12 Electrodo de encendido/detección de llama
13 Termostato de seguridad
14 Intercambiador agua humos
15 Conducto de humos
16 Termostato de humos
17 Quemador
18 Vaso de expansión

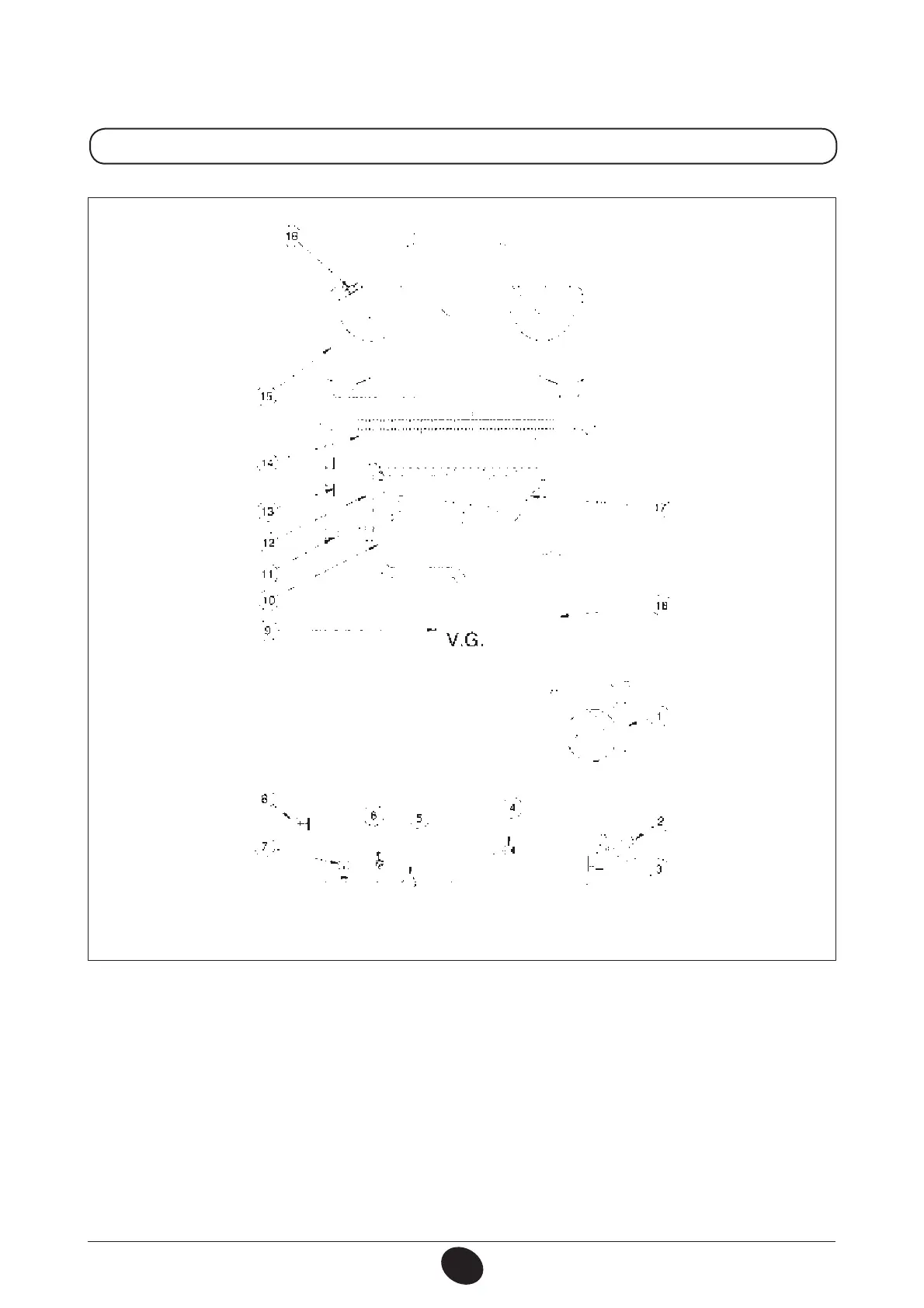

Figura 20
Salida
calefacción
Gas Entrada
sanitario
Retorno
calefacción
CG_2083 / 1001_1805
