La visserie des enveloppes antidéflagrantes doit être de qualité minimum 8.8 ou en inox de résistance à la
rupture de 70 daN/mm² mini.
Pour l’utilisation dans les atmosphères poussiéreuses, vérifier le bon état des joints d’étanchéité des cou-
vercles et veiller à ne pas détériorer les joints lors de la fermeture. Les entrées de câble devront avoir un
degré de protection au moins égal aux degrés de protection indiqués sur la plaque. L’utilisateur devra pro-
céder à un nettoyage régulier du matériel afin d’éviter les dépôts de poussières sur les parois du matériel.
Echauffement
Une protection thermique est incluse (voir schéma électrique du servomoteur) dans le circuit de contrôle
du servomoteur dans le but de couper l’alimentation du moteur en cas de surchauffe. Cette protection est
obligatoire pour respecter les températures maxi de surface.

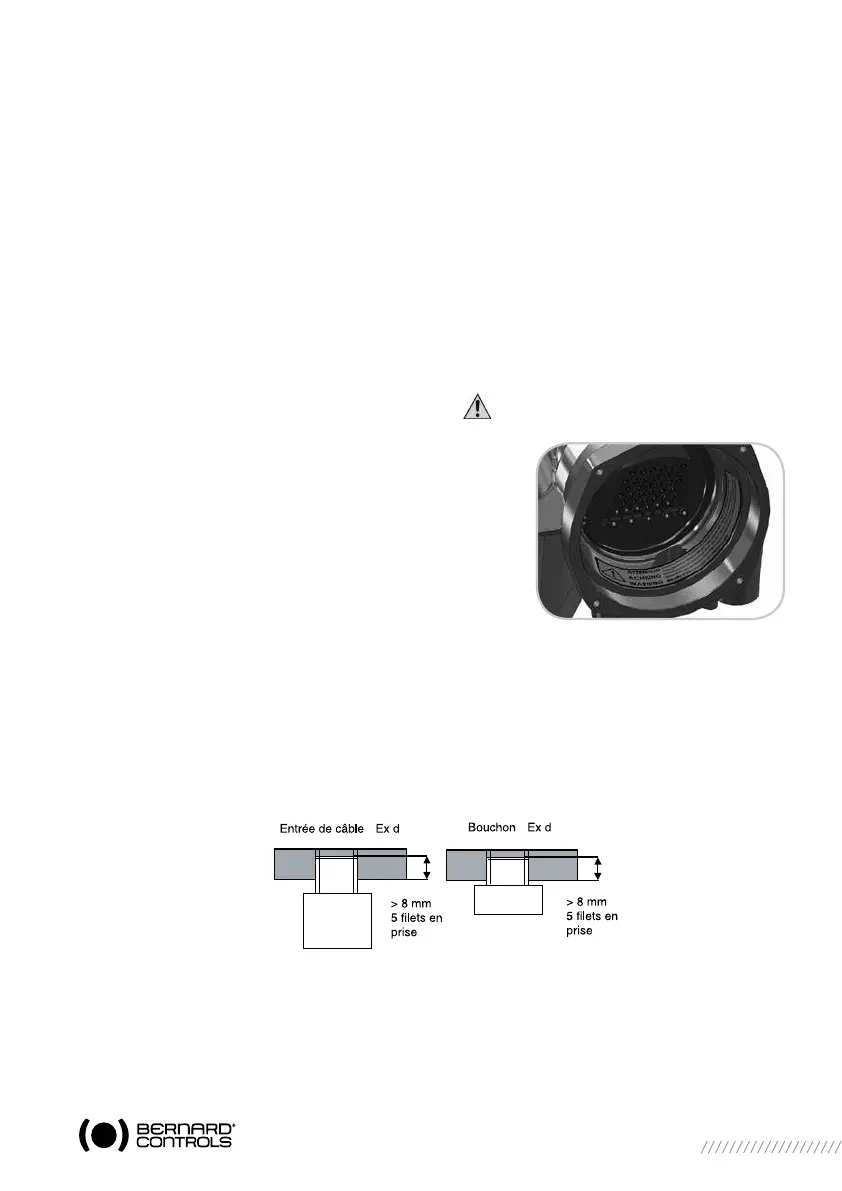

Entrées de câble
Vérifier que toutes les entrées de câbles sont utilisées et câblées conformément aux règles des équipe-
ments antidéflagrants et à la classification, en particulier respecter impérativement le diamètre de la bague
du presse-étoupe en fonction du diamètre du câble. Au cas où une entrée de câble ne serait pas utilisée,
l’obturer par un bouchon métallique certifié et sans adaptateur.
Si un adaptateur est nécessaire pour le montage d’un presse-étoupe, cet adaptateur doit être unique et certifié.
A la livraison, une étiquette jaune, avec le symbole danger et appliquée sur les entrées de câble côté
interne, rappelle l’obligation d’obturer chaque entrée de câble avec un bouchon ou un presse étoupe certifié.
Pour les presse-étoupe et les bouchons faire attention au marquage :
- ATEX : Exd (ou Exe pour un boitier de raccordement marqué «e»),
- IECEx : Exd (ou Exe pour un boitier de raccordement marqué «e»),
- Brazil : Certification par un organisme brésilien Exd.
Pour les boitiers de raccordement Exd, le type de filetage est indiqué
à l’intérieur de ce boitier pour éviter toute confusion (NPT ou ISO).
Si la température ambiante maximum est supérieure à 60°C, tenir
compte d’un échauffement de 10°C à l’entrée de câble. Pour une
température ambiante maximum de 70°C, la température à l’entrée de câble sera de 80°C.
Le boitier de raccordement est protégé par double étanchéité et son volume est inférieur à 2 litres.
Raccordement
La tension maxi de raccordement est de 690V pour les bornes puissance (M4) et 160V pour les bornes
contrôle (M3), sauf indication contraire sur le schéma électrique. Le raccordement se fait par cosse à œillet
isolée et sertie. La section de fil maxi est de 6mm2 pour le circuit de puissance (M4) et 4 mm2 pour le
circuit contrôle (M3). Une borne de masse extérieure est prévue pour le raccordement d’un conducteur de
terre (4mm² pour fil multibrin, 6mm
2
pour simple fil, sur demande jusqu’à 35 mm
2
). Raccorder les masses
internes et externes.
Etanchéité
Le filetage des presse-étoupes NPT n’étant pas IP68, il faut les monter avec du joint d’étanchéité pour
filetage, par exemple : Loctite 577 (Henkel). Dans le cas d’un filetage ISO, l’étanchéité doit être assurée par
un joint torique ou par du joint d’étanchéité pour filetage comme indiqué ci-dessus.
Nota : Sur les enveloppes Ex d, le type de filetage utilisé (NPT ou ISO) est indiqué sur le boitier de raccor-
dement électrique.
