Blackmagicdesign ATEM Series User Manual

连接耳麦
通过 ATEM Camera Converter 的标准 3 . 5mm 立体声模拟耳机和耳麦输入接口连接对讲耳麦。 iPhone
或安卓兼容耳机只能使用设备的耳机接口连接。但是，如果您同时连接了外接麦克风，就只能使用外
接麦克风。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL

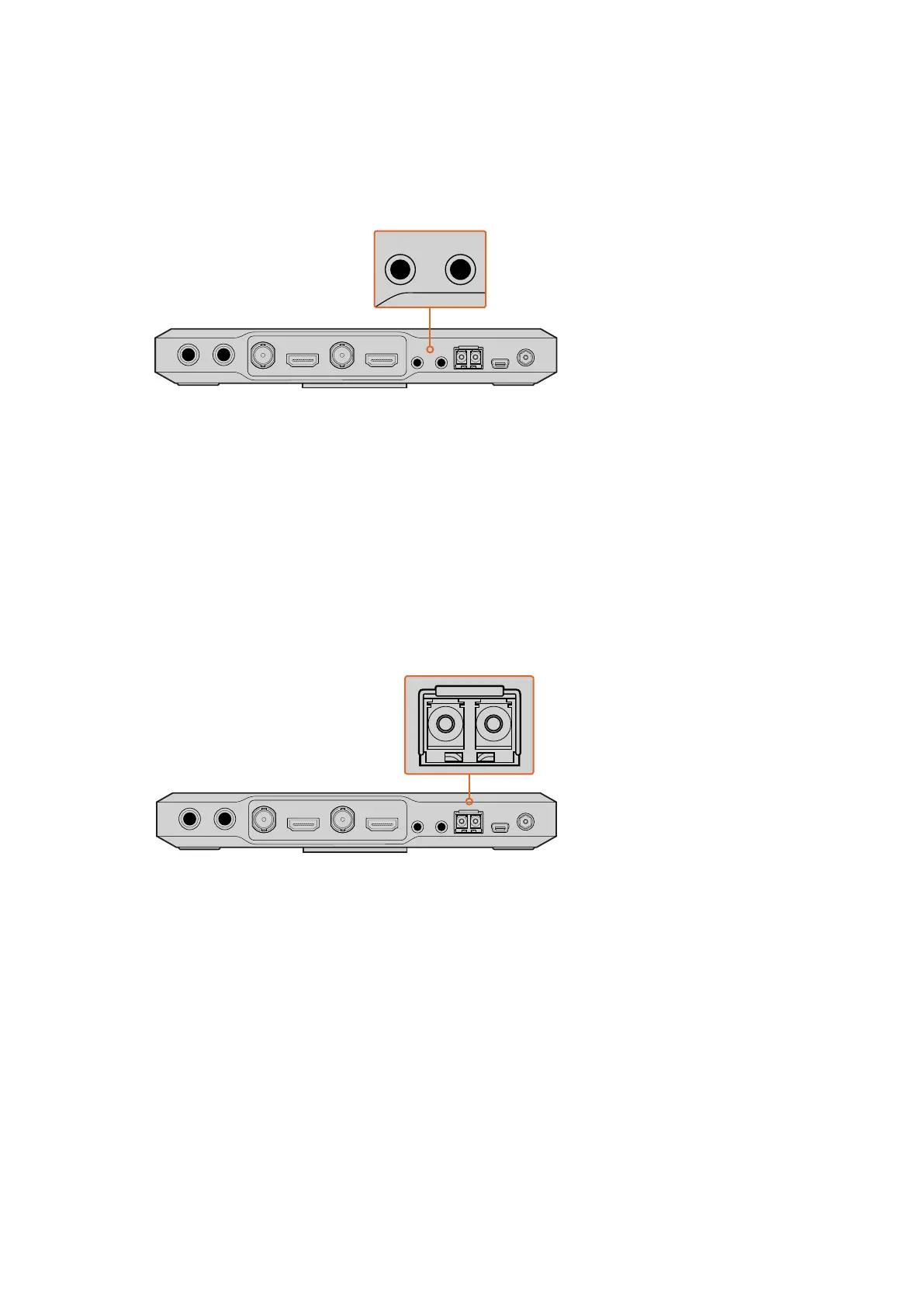

通过标准
3
.
5mm
耳机输出和麦克风输入接口将耳麦连接到
ATEM

Camera

Converter
。
连接监视器
通过ATEM Camera Converter的SDI或HDMI输出接口连接监视器。使用监视器能方便您查看摄影
机的输出画面或切换台的节目输出画面。如果您连接的是 ATEM 切换台，就需要设置 ATEM Camera
Converter上的摄影机编号，以便某台摄影机被切换到节目输出上时，相应的Tally灯会亮起。详情请
参阅“使用ATEM Camera Converter/设置摄影机编号”部分的内容。
通过光纤连接
接下来，您需要通过带LC连接头的双芯单模光纤线缆将ATEM Camera Converter连接另一台ATEM
Camera Converter、ATEM Talkback Converter 4K或ATEM Studio Converter。一对光纤线缆一
般称为“跳线”。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
ATEM

Camera

Converter
的光纤
SFP
模块
连接光纤LC连接头
将光纤连接头连接到ATEM转换器步骤如下：
1
将跳线一端连接
ATEM Camera Converter
的
SFP
模块。
2
将跳线另一端连接另一台
ATEM Camera Converter
的
SFP
模块。如果您将多台摄影机连接
到一台
ATEM Talkback Converter 4K
或
ATEM Studio Converter
，请根据每台摄影机选
择合适的
SFP
模块。
138
入门

Blackmagicdesign ATEM Series Specifications

General

Bit Depth	10-bit
Model	ATEM Series
Inputs	Varies by model (HDMI, SDI, etc.)
Outputs	Varies by model (HDMI, SDI, etc.)
Resolution	Up to 4K (varies by model)
Frame Rate	Up to 60fps (varies by model)
Audio Inputs	XLR (on some models)
Audio Outputs	XLR (on some models)
Dimensions	Varies by model
Weight	Varies by model
Power Supply	External 12V power supply (included)
