例如，连接摄影机1时，应选择摄影机1所对应的SFP模块。

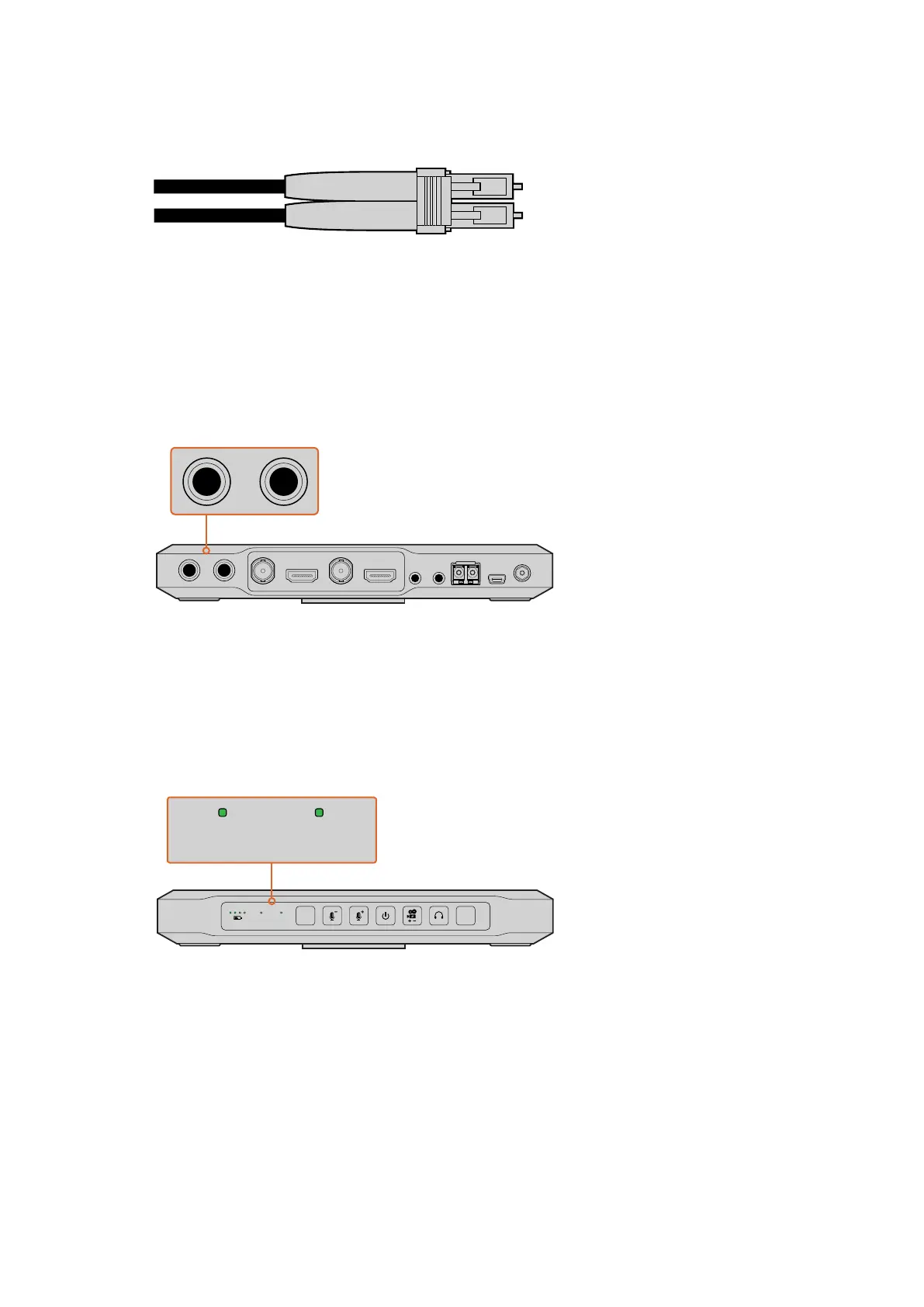

带有两个
LC
连接头的光纤跳线
连接音频
ATEM Camera Converter支持2通道摄影机音频，也就是光纤SDI接口所携带的1和2声道。默认情况
下，ATEM Camera Converter会使用来自摄影机麦克风的内嵌音频。但是，如果您想要连接外部音
频源，请将音频设备连接到 ATEM Camera Converter 的两个平衡 1 / 4 英寸 TRS 输入上。当连接了外部
音频时，设备将使用该信号，而非摄影机的嵌入音频。
1/4英寸TRS接口支持麦克风电平的立体声模拟音频，并且由光纤SDI接口的声道1和2携带。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
通过
TRS
接口将外部音频设备连接到
ATEM

Camera

Converter
确认视频信号
当您开启ATEM Camera Converter，连接了一台摄影机，并且出现一路有效的SDI或HDMI信号之
后，控制面板的“Video”（视频）状态提示灯会亮起。
此外，如果您连接了监视器并将PGM按钮设置为摄影机视频，那么显示的就是您的摄影机输出，并且您会
明确知道ATEM Camera Converter正在工作。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
当
SDI
或
HDMI
连接上检测到有效视频信号时，
ATEM

Camera

Converter
的“
Video
”状态提示灯会亮起。
当光纤输入上检测到有效
SDI
信号时，“
Optical
”（光纤）提示灯将会亮起。
连接
ATEM Studio Converter
首先，您需要开启电源，然后连接摄影机、耳麦和切换台。如果您想使用不带耳机的对讲功能，也可以
连接外接麦克风，比如鹅颈麦克风。您甚至可以将每路摄影机的音频通过平衡模拟XLR接口输出。
139
入门
