连接来自切换台的节目信号
将来自切换台的节目输出连接到 ATEM Talkback Converter 4K 的“ PGM SDI in ”接口。当连接来自
ATEM 切换台的节目输出时， Tally 信息也会嵌入到 SDI 信号上。这样一来，当您连接 ATEM Camera
Converter、Blackmagic Studio Camera和Blackmagic URSA Broadcast Camera时，Tally灯就
会启用。
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN
PGM SDI MIC H/PHONE
SDI 1 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 2 OUT CAM SDI
CAM OPT
OUT/IN
SDI 4 OUT CAM SDI
CAM OPT
OUT/IN
SDI 5 OUT CAM SDI
CAM OPT
OUT/IN
SDI 6 OUT CAM SDI
CAM OPT
OUT/IN
SDI 7 OUT CAM SDI
CAM OPT
OUT/IN
SDI 8 OUT CAM SDI
CAM OPT
OUT/IN

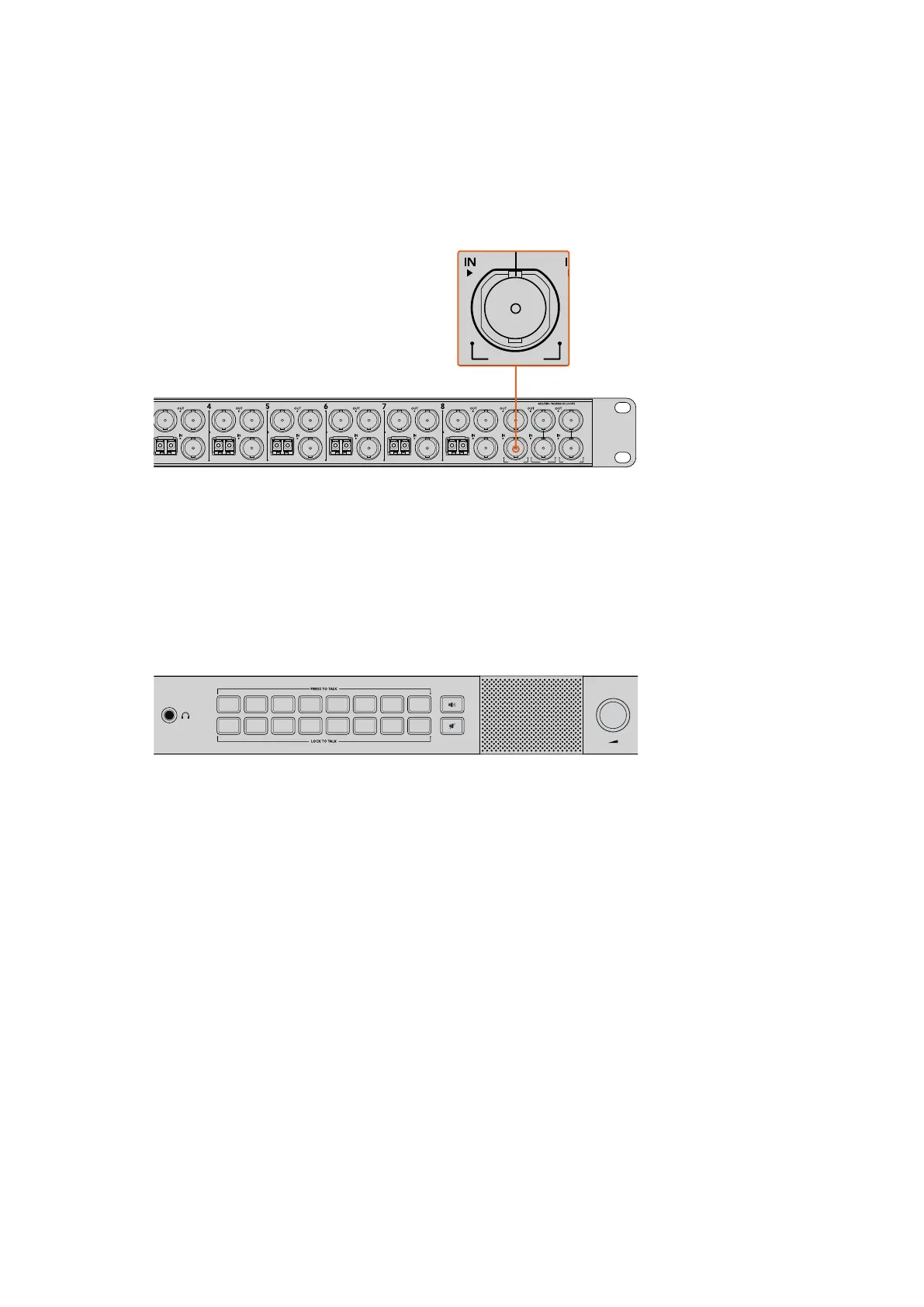

将来自切换台的节目
SDI
输出连接
ATEM

Talkback

Converter

4K
的“
PGM

SDI
”输入。
连接耳麦
您的ATEM Talkback Converter 4K可使用通过1/4英寸TRS耳麦接口和0.206英寸麦克风接口连接
的航空级耳麦。
如果同时连接了耳麦和外接麦克风，则设备只使用耳麦。
对讲音频内嵌在
SDI信号的15和16声道上。
PUSH
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
通过
ATEM

Talkback

Converter

4K
前面板的
TRS
接口连接航空级耳麦。
如果您使用不带耳机的对讲功能，也可以通过平衡
XLR
模拟输入接口连接一个外接麦克风。
连接外接麦克风
如果您想要使用外接麦克风，可通过ATEM转换器前面板上的平衡XLR模拟输入接口连接。
监测音频
如果您想要在Blackmagic Audio Monitor等外部音频设备上监看节目或对讲音频，可通过ATEM
Talkback Converter 4K或ATEM Studio Converter后面板的RCA输出连接。
确认
ATEM Converter
设置
将ATEM转换器连接到现场制作切换台之后，请确认一些运行正常。
首先，请检查切换台是否准确接收到摄影机的信号。检查时，您可以让切换台操作人员将每路摄影机画
面切换到预览或节目输出进行查看。如果所有摄影机信号均可在切换台的预览或节目输出上查看到，
则表示ATEM转换器运行正常。
143
入门

Blackmagicdesign ATEM Series Specifications

General

Bit Depth	10-bit
Model	ATEM Series
Inputs	Varies by model (HDMI, SDI, etc.)
Outputs	Varies by model (HDMI, SDI, etc.)
Resolution	Up to 4K (varies by model)
Frame Rate	Up to 60fps (varies by model)
Audio Inputs	XLR (on some models)
Audio Outputs	XLR (on some models)
Dimensions	Varies by model
Weight	Varies by model
Power Supply	External 12V power supply (included)
