Blackmagicdesign ATEM Series User Manual

控制面板按钮
PGM
按下PGM按钮可切换节目视频信号和摄影机输入信号。通过光纤连接的就是节目输入信号。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL

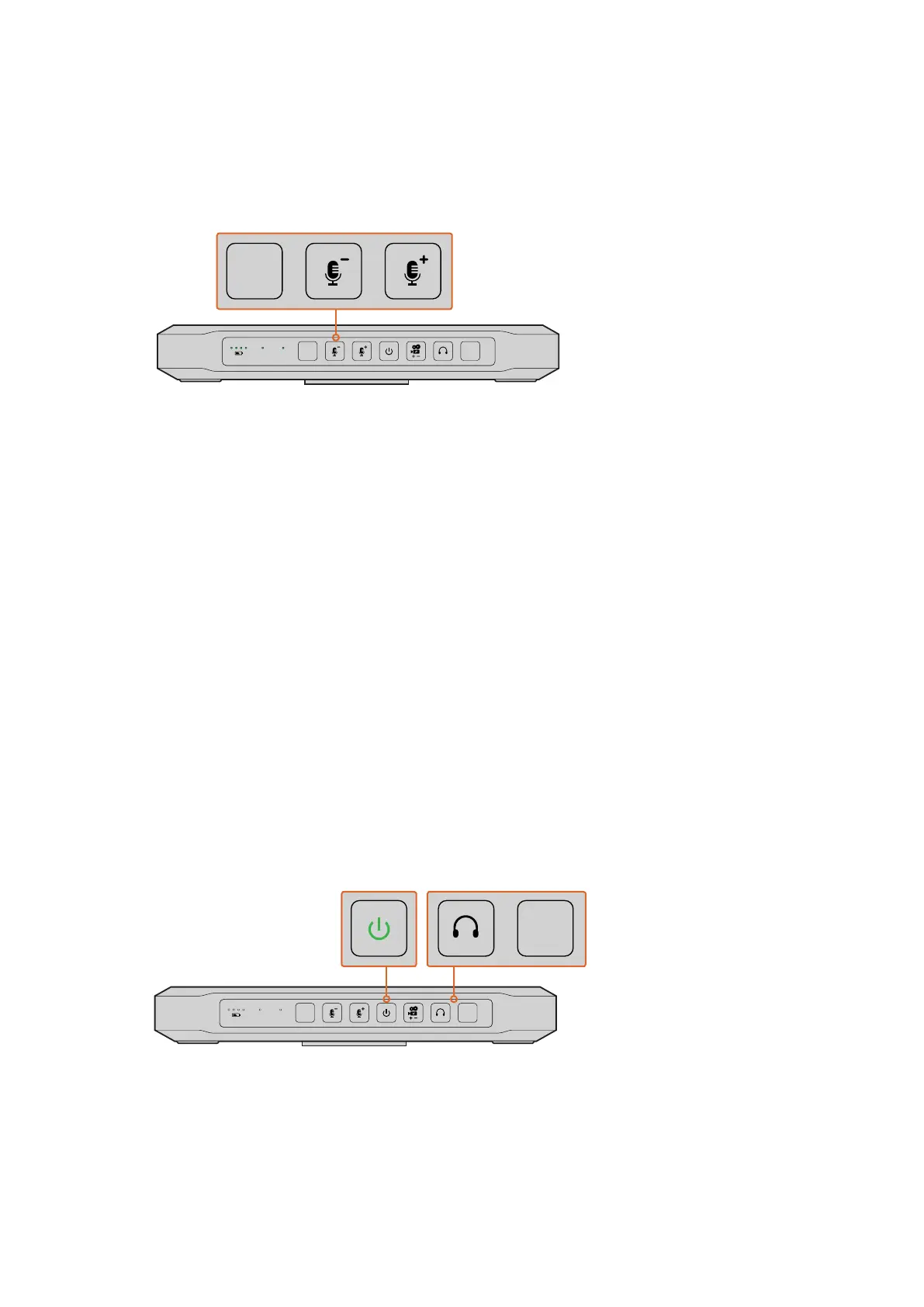

图为
PGM
按钮和麦克风音量按钮。当您按下这些按钮或激活
相应功能时，对应的提示灯就会亮起。
麦克风音量高/低
麦克风音量按钮可快速调节外部音频电平。每按麦克风音量按钮一次，音量就会在 1 秒内逐增或逐减。
当达到最大或最小麦克风音量，或者开机时已达到最大或最小麦克风音量时，相应的按钮灯会亮起三
秒。这些按钮不会影响摄影机直接接收到的嵌入SDI和HDMI音频电平。
电源开/关
按下并松开可立即开启电源。长按1秒可关机。
摄影机编号
该按钮可用来设置ATEM Camera Converter上的摄影机编号，以便Tally灯准确显示。详细信息请参
考本手册“设置摄影机编号”部分的介绍。
对讲耳麦音量
按下该按钮可提高对讲耳麦的音量。当达到最大音量，或者开机时已达到最大音量时，该按钮灯会亮
起三秒。再次按下该按钮可将音量降低到最小，然后则会重新提高音量。
PTT
按下对讲功能可方便摄影师和切换台操作人员之间进行沟通。说话时需要按住该按钮。快速连按 PTT
按钮两次，则不必按住就能进行对讲。再次按下PTT按钮，则会回到原始的按住方可对讲状态。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL
ATEM

Camera

Converter
开机时，其电源按钮将亮起。按下
PTT
按钮可启用
ATEM

Camera

Converter
、
ATEM

Talkback

Converter

4K
或
ATEM

Studio

Converter
之间的对讲功能。按下对讲耳麦按钮可调整对讲音量。
146
使用ATEM Camera Converter

Blackmagicdesign ATEM Series Specifications

General

Bit Depth	10-bit
Model	ATEM Series
Inputs	Varies by model (HDMI, SDI, etc.)
Outputs	Varies by model (HDMI, SDI, etc.)
Resolution	Up to 4K (varies by model)
Frame Rate	Up to 60fps (varies by model)
Audio Inputs	XLR (on some models)
Audio Outputs	XLR (on some models)
Dimensions	Varies by model
Weight	Varies by model
Power Supply	External 12V power supply (included)
