Blackmagicdesign ATEM Series User Manual

设置摄影机编号
如果您希望ATEM Camera Converter接收来自ATEM切换台的Tally信号，请在ATEM Camera
Converter上设置摄影机编号，以便切换台可以顺利将Tally信号发送到正确的ATEM Camera Converter
上。摄影机编号可在1到99之间设置。
要使用摄影机编号按钮来设置摄影机的编号，请长按该按钮，直到按钮灯闪烁三次。这样就可以将摄
影机编号重置为1。接下来每次按下该按钮，就会以1为单位递增摄影机编号。例如，如果您想要将您
的ATEM Camera Converter设置为摄影机编号5，请先将摄影机编号重置为1，再按4次该按钮即可。
要检查摄影机编号 5 是否正确设置，可以请 ATEM 切换台操作人员将 5 号摄影机切换到节目输出即可。
如果您的摄影机编号设置准确，ATEM Camera Converter上的Tally灯就会亮起。
以此类推，如果您想测试ATEM Camera Converter上设置的是几号摄影机，可请ATEM切换台操作
人员将各路摄影机输入逐个切换到节目输出，直到您的Tally灯亮起即可。然后，切换台操作人员就
可以确认您的摄影机编号。
PTTPGM
VIDEOOPTICAL
PTTPGM
VIDEOOPTICAL

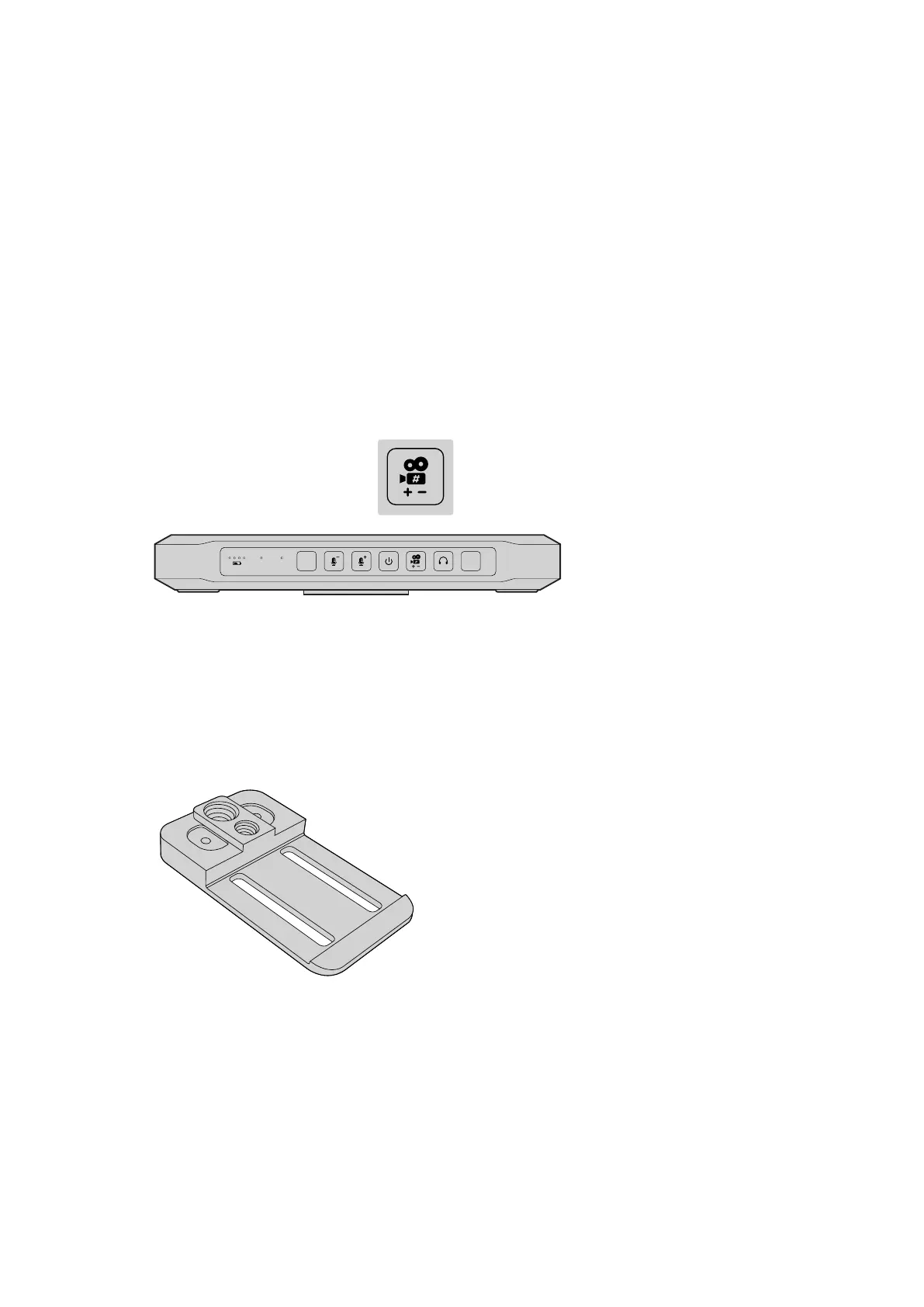

图为摄影机编号按钮。
安装
ATEM Camera Converter
如果需要便携式摄影机方案，您可以将线缆连接ATEM Camera Converter，再使用设备自带的皮带
夹即可固定在你的皮带上。拍摄静态镜头时，ATEM Camera Converter可以通过其标准3/8英寸螺孔
或 1 / 4 英寸螺孔安装到三脚架上。如果您想要使用 ATEM Camera Converter 的橡胶支架将其放置在工
作台上，请松开其两个2.5內六角孔螺丝并移除皮带夹即可。
ATEM

Camera

Converter
可扣在您的皮带上，可安装到三脚架上，
也可以使用橡胶支架放置在工作台上。
147
使用ATEM Camera Converter

Blackmagicdesign ATEM Series Specifications

General

Bit Depth	10-bit
Model	ATEM Series
Inputs	Varies by model (HDMI, SDI, etc.)
Outputs	Varies by model (HDMI, SDI, etc.)
Resolution	Up to 4K (varies by model)
Frame Rate	Up to 60fps (varies by model)
Audio Inputs	XLR (on some models)
Audio Outputs	XLR (on some models)
Dimensions	Varies by model
Weight	Varies by model
Power Supply	External 12V power supply (included)
