Bosch BAT 430 - Důležité Informace K Nabíjecímu Přístroji; Popis Přístroje; Použití; Rozsah Dodávky

1 689 979 996 2012-10-24| Robert Bosch GmbH
102 | BAT 430 | Popis výrobkucs
3. Popis výrobku
3.1 Použití
Pomocí výkonného přístroje pro nabíjení akumulátorů
BAT 430 je možno nabíjet akumulátory typu olovo-ky-
selina jakéhokoli provedení s napětím 12 V nebo 24 V.
Zejména akumulátory s pevným elektrolytem (gelová
technologie nebo technologie Vlies/AGM) jsou nabíjeny
optimálním způsobem. Akumulátory můžete nabíjet jak
v zamontovaném stavu ve vozidle, tak i v demontovaném
stavu. BAT 430 může sloužit také k podpoře nebo dobí-
jení palubní sítě.
Předpokládaná oblast použití BAT 430 jsou autodílny,
STK, čerpací stanice a prodejny akumulátorů.
i Přístroje BAT 430 jsou určeny výhradně k nabíjení
bezvadných akumulátorů typu olovo-kyselina se jme-
novitým napětím 12 V nebo 24 V.
3.2 Důležité informace k nabíjecímu pří-
stroji
¶ BAT 430 musí být umístěn vodorovně na pevném
podkladu. Stanoviště musí být dostatečně stabilní.
Vezměte v úvahu hmotnost přístroje a hmotnost
nabíjeného akumulátoru.
¶ Přístroj BAT 430 chraňte před vlhkostí a mokrým
prostředím.
¶ BAT 430 nezakrývejte. Přístroj BAT 430 postavte tak,
aby kolem něj zůstal volný prostor nejméně 15 cm
kvůli větrání.
3.3 Rozsah dodávky
R BAT 430
R Návody k použití
3.4 Popis přístroje
S
E
R
E
P
M
A
C
D
0
10
0
2
0
3
A
Start
IU
alal
30
A
24
V
12
V
AUTO
40
80
120
160
200
200
2
A
I
h
1
4510017 Ko
2
3
4
5
6
7
8
10
B
O
S
C
H
BAT 430
9

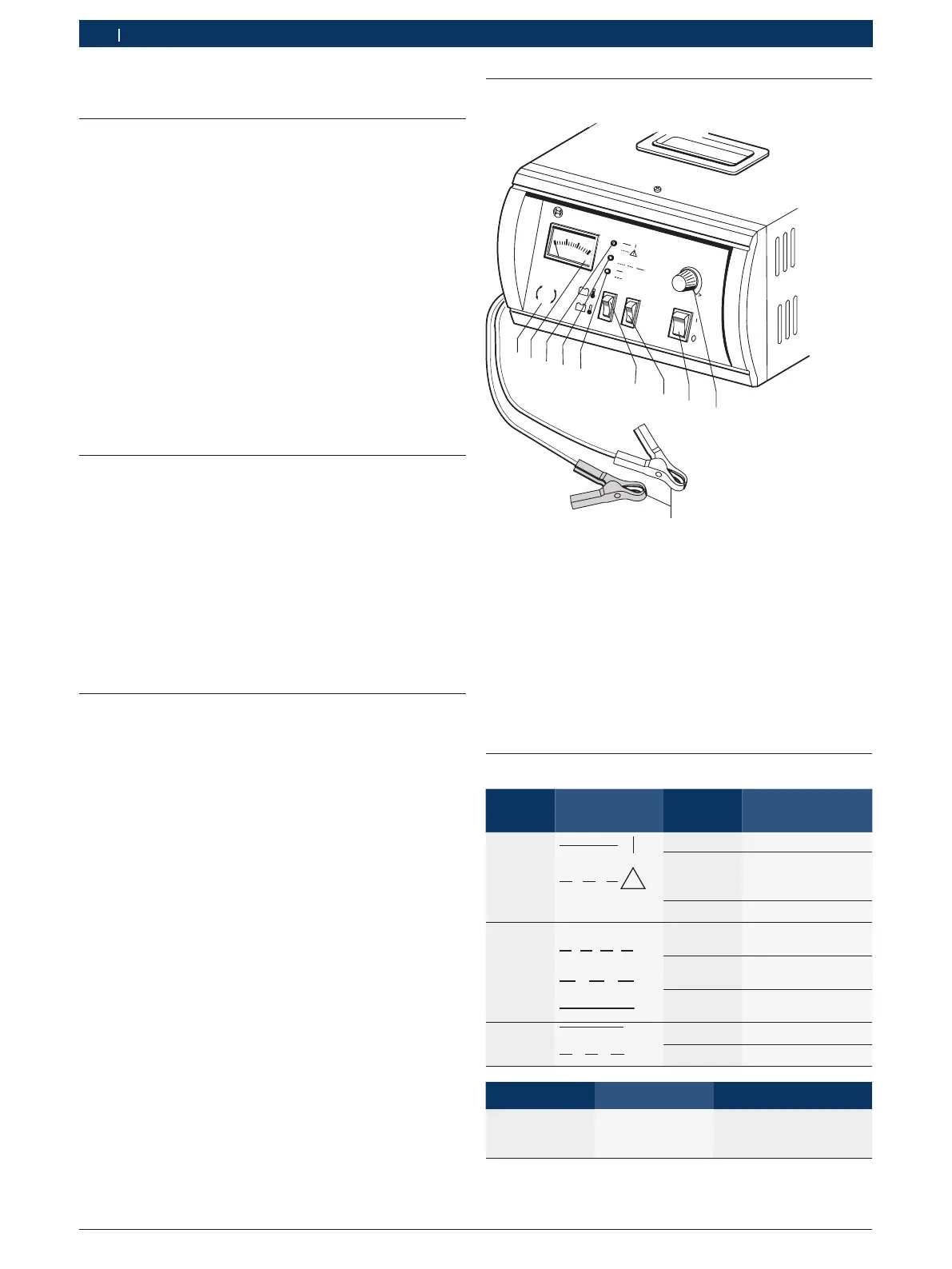

Fig. 1: BAT 430
1 Symbol "Automatické rozpoznání akumulátoru 12 V / 24 V"
2 Zobrazovací přístroj pro nabíjecí proud
3 Červená LED pro "síť zapnuta, přepólování, porucha nebo
přetížení"
4 Zelená LED pro "nabíjení"
5 Žlutá LED pro "Podpůrný provoz / dobíjecí provoz"
6 Přepínač teploty akumulátoru
7 Tlačítko spouštění nabíjení
8 Síťový spínač
9 Regulátor pro nastavení kapacity akumulátoru
10 Nabíjecí vedení s plně izolovanými svorkami nabíjecích kleští
3.5 Stavové kontrolky LED
Kontrolka
LED
Symbol Stav Funkce
Červená
!
Svítí
BAT 430 je zapnutý
Bliká Přepólování,
porucha
nebo přetížení
Nesvítí BAT 430 je vypnutý
Zelená
IU
I
aIaI
Bliká
(rychle)
Probíhá hlavní na-
bíjení
Bliká
(pomalu)
Probíhá dobíjení
Svítí Udržovací nabíjení
probíhá
Žlutá
Svítí
13,5 V / 27.0 V 30 A
Bliká 12,0 V / 24,0 V 2 A
Stav Žlutá LED Zelená LED
Nabíjí se
hluboce vybitý
akumulátor
Bliká
(1sekundový takt)
Bliká
(1sekundový takt)
