Bosch BAT 430 - Akü Sıcaklığı Şalteri; Fonksiyon TanıMı

1 689 979 996 2012-10-24| Robert Bosch GmbH
Ürün tanımı | BAT 430 | 111
tr
3.6 Akü sıcaklığı şalteri
Simge Fonksiyon
Akü sıcaklığı yüksek (>15 °C)
Akü sıcaklığı düşük (<15 °C)
3.7 Fonksiyon tanımı
Resim 2'de BAT 430 cihazının şarj karakteristik eğrisi
gösterildi.
Şarj işleminin 1nci aşamasında şarj akımı I
1
, düğmede
ayarlı akü kapasitesinin yakl. % 15'i kadardır (Şek 1,
Poz. 8). Yeşil LED hızla yanıp söner.
Akünün şarj son gerilimi U
1
değerine ulaşınca, şarj akımı
I
1
düşmeye başlar. Şimdi akü kapasitesinin yakl. % 65
kadarına ulaşılmıştır. Akü, starter (marş) aküsü olarak
kullanılabilir. Şarj akımı I
1
akü kapasitesinin yakl. % 1
kadarının altına düşünce, aşama 1 (ana şarj) sona ermiş
olur. Bu durumda akü yakl. % 97 şarj olmuştur.
Şarj karakteristik eğrisi
t
U
I
Aşama 1
Aşama 2
U
1
sıcak = 14,0V/28,0V
U
1
soğuk = 14,4V/29,6V
I
1
= Ah regülatörünün %15'i
I
2
= Ah regülatörünün %1'i
U
2
U
3
= 12,7V/25,4V
Aşama 3
sıcak = 14,4V/28,8V
soğuk = 14,8V/29,6V
U
2
Yeşil LED
hızla yanıp söner
Yeşil LED
yavaşça yanıp söner
Sürekli ışıklı
yeşil LED

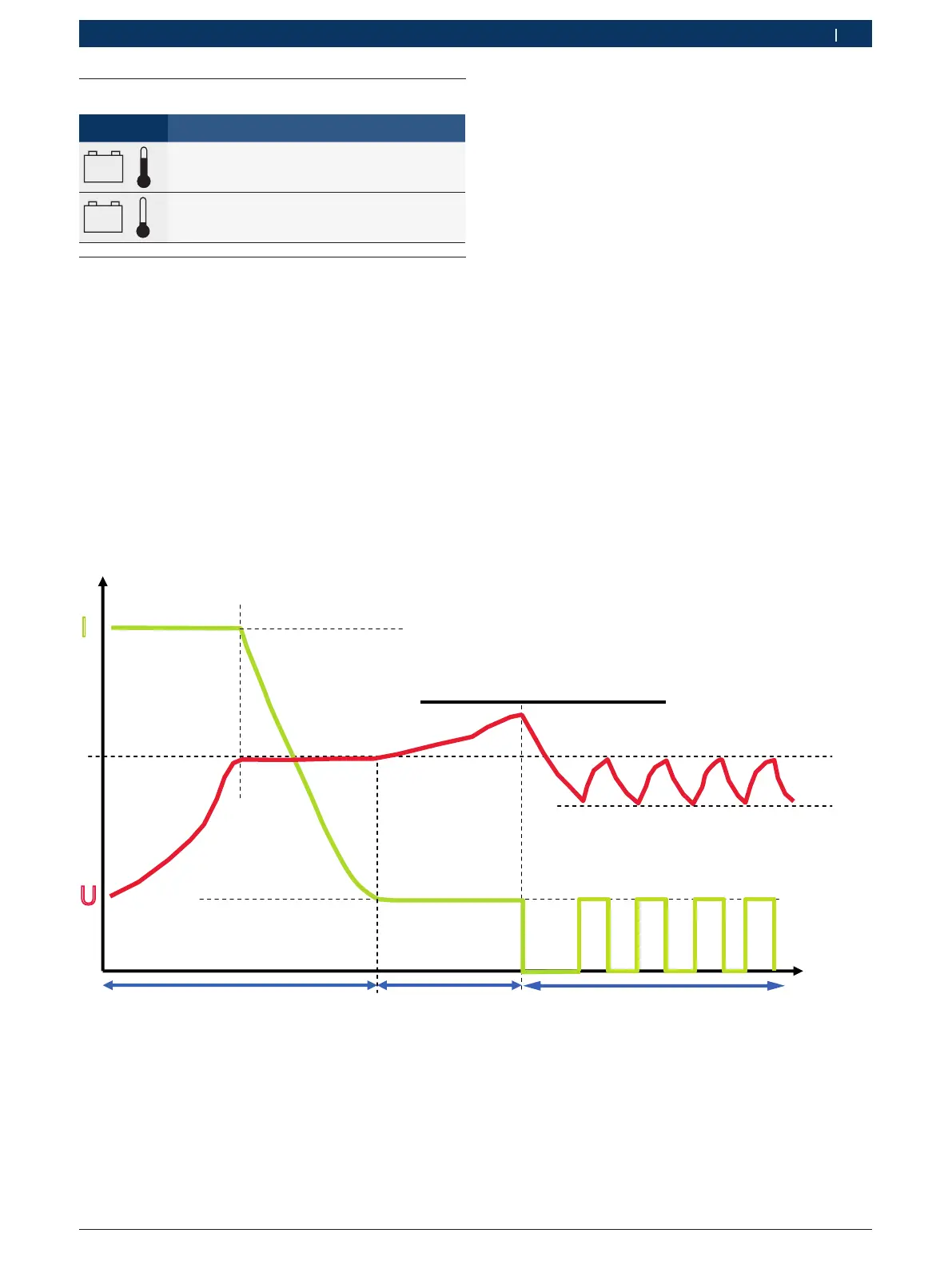

Şek. 2: BAT 430 şarj karakteristik eğrisi (şematik gösterim)
Aşama 2'de şarj akımı I
2
, ayarlı akü kapasitesinin yakl.
% 1'i kadardır. Yeşil LED yavaşça yanıp söner. Aşama 2,
zaman güdümlü olup ana şarj süresinin (Aşama 1) %
65'i kadar devam eder. Şarj gerilimi U
2
olarak sınırlandı-
rılır. Aşama 2 bitince yeşil LED sürekli ışık ile yanar.
Örnek: 120 Ah olarak ayarlanmış bir akü kapasitesinde
şarj akımı I
1
yakl. 18 A’dir ve şarj akımı I
2
yakl. 1,2 A'dir.
Aşama 3'te şarj akımı, akü her seferinde gerilim U
3
altına
indiği zaman etkinleştirilir. Şarj gerilimi tekrar U
1
değeri-
ne ulaşıncaya kadar, şarj akımı aktif kalır.
