Bosch BAT 430 - 3 Produktbeskrivning; Användning; Viktiga Anvisningar För Batteriladdaren; Leveransomfattning

1 689 979 996 2012-10-24| Robert Bosch GmbH
46 | BAT 430 | Produktbeskrivningsv
3. Produktbeskrivning
3.1 Användning
Alla typer av 12 Volt eller 24 Volt blysyrabatterier kan
laddas med den effektiva batteriladdaren BAT 430. Sär-
skilt batterier med angivet elektrolytinnehåll (gelteknik
eller Vlies/AGM-teknik) laddas optimalt. Batterierna kan
både laddas när de är inmonterade i fordonet och när
de är borttagna. Vid behov kan BAT 430 också användas
som stöd och buffert för det interna nätet.
Användningsområden för BAT 430 är bilverkstäder, bil-
provningsanläggningar, bensinstationer och affärer som
säljer batterier.
i BAT 430 är uteslutande avsedd för laddning av felfria
blysyrabatterier med en märkspänning på 12 Volt
eller 24 Volt.
3.2 Viktiga anvisningar för batteriladdaren
¶ BAT 430 måste placeras vågrätt och på ett fast och
stabilt underlag. Underlaget skall vara tillräckligt
stabilt. Var observant på apparatens vikt och vikten
på de batterier som skall laddas.
¶ Skydda BAT 430 från att komma i kontakt med fuktig-
het och väta.
¶ Avlägsna aldrig inkapslingen för BAT 430. Placera
BAT 430 så att det runtom finns ett utrymme på
minst 15 cm för ventilation.
3.3 Leveransomfattning
R BAT 430
R Bruksanvisning
3.4 Apparatbeskrivning
S
E
R
E
P
M
A
C
D
0
10
0
2
0
3
A
Start
IU
alal
30
A
24
V
12
V
AUTO
40
80
120
160
200
200
2
A
I
h
1
4510017 Ko
2
3
4
5
6
7
8
10
B
O
S
C
H
BAT 430
9

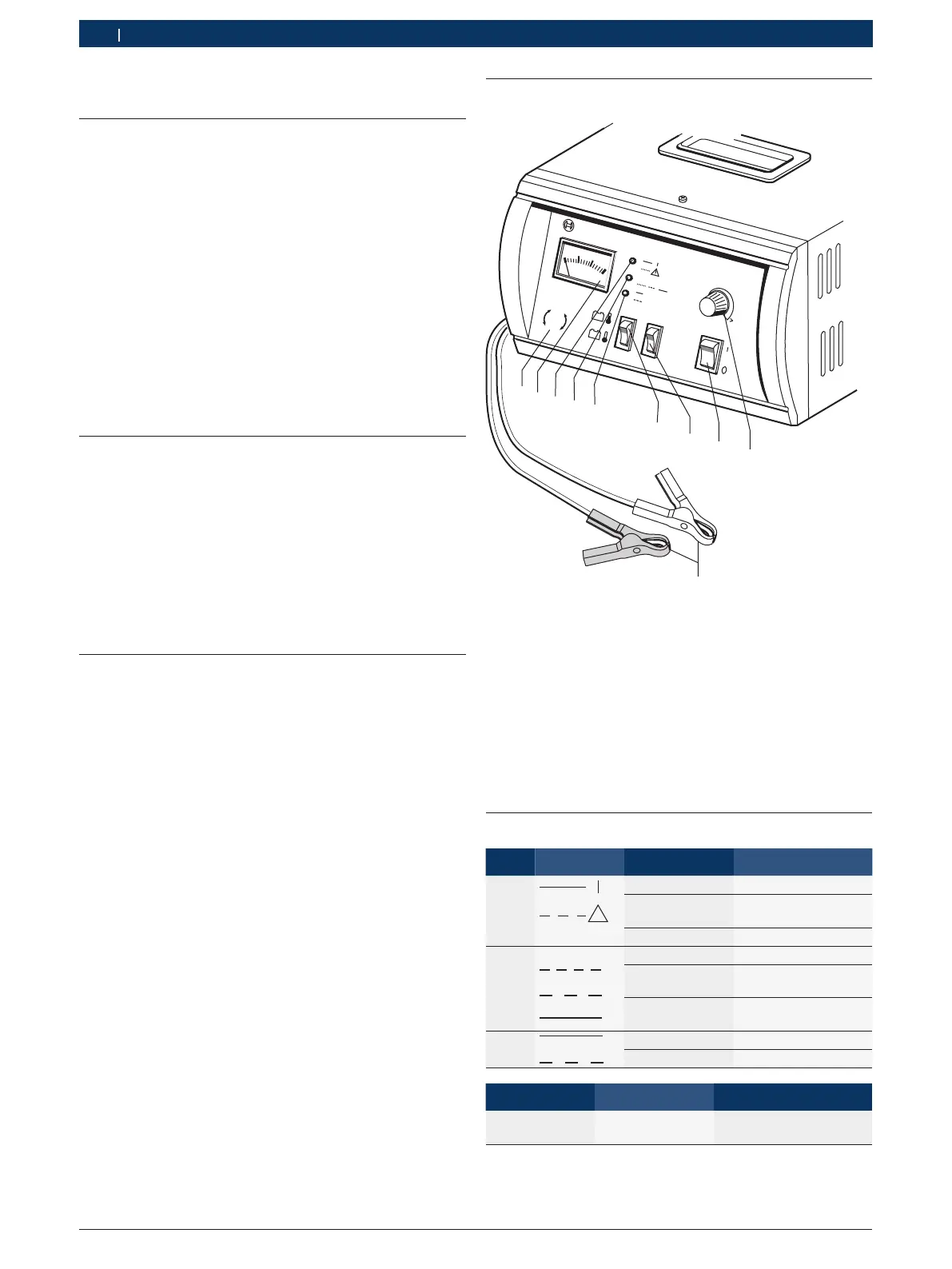

Fig. 1: BAT 430
1 Symbol "Automatisk identifiering av 12-volts-/24-voltsbatteri"
2 Indikeringsinstrument för laddningsström
3 Röd LED för ”nät till, felpolning, störning eller överbelastning”
4 Grön LED för ”laddning pågår”
5 Gul LED för ”stöddrift/ buffertdrift”
6 Omkopplare för batteritemperatur
7 Startknapp för laddning
8 Stickkontakt
9 Regulator för inställning av batterikapaciteten
10 Laddningsledning med helisolerade laddningstänger
3.5 Status LEDs
LED Symbol tillstånd Funktion
Rött
!
Lyser BAT 430 är inkopplad
Blinkar Felpolning, störning
eller överbelastning
Från BAT 430 avstängd
Grön
IU
I
aIaI
Blinkar (snabbt) Huvudladdning pågår
Blinkar
(långsamt)
Efterladdning pågår
Lyser Återhämtningsladd-
ning pågår
Gult
Lyser 13,5 V / 27,0 V 30 A
Blinkar 12,0 V / 24,0 V 2 A
Status LED gult LED grön
Djupurladdade
batterier laddas
Blinkar
(1 sekunders-takt)
Blinkar
(1 sekunders-takt)
