62 | BAT 430 | Descrição do produtopt
3. Descrição do produto
3.1 Utilização
Com o potente carregador de baterias BAT 430 podem
ser carregadas baterias chumbo-ácidas de 12 Volt ou
24 Volt de qualquer tipo. Especialmente as baterias
com electrólito definido (tecnologia gel ou velo/AGM)
são carregadas de forma ideal. Tanto pode carregar as
baterias quando estão montadas no veículo como quan-
do estão desmontadas. O BAT 430 também pode ser
usado como suporte ou buffer do sistema eléctrico do
veículo.
Os campos de aplicação previstos do BAT 430 são as
oficinas, os centros de inspecção, postos de abasteci-
mento e o comércio de baterias.
i O BAT 430 destina-se apenas ao carregamento de
baterias chumbo-ácidas com uma tensão nominal de
12 Volt ou 24 Volt.
3.2 Indicações importantes sobre o
carregador de baterias
¶ Tem de colocar o BAT 430 na horizontal sobre uma
base sólida. O local de instalação tem de ser sufi-
cientemente estável. Tenha o peso do aparelho e o
peso da bateria a carregar em consideração.
¶ Proteja o BAT 430 da humidade e da água.
¶ Não tape o BAT 430. Instale o BAT 430 de forma a
que exista um espaço livre de pelo menos 15 cm à
volta para efeitos de ventilação.
3.3 Volume de entrega
R BAT 430
R Manual de Instruções
3.4 Descrição do aparelho
S
E
R
E
P
M
A
C
D
0
10
0
2
0
3
A
Start
IU
alal
30
A
24
V
12
V
AUTO
40
80
120
160
200
200
2
A
I
h
1
4510017 K
o
2
3
4
5
6
7
8
10
B
O
S
C
H
BAT 430
9

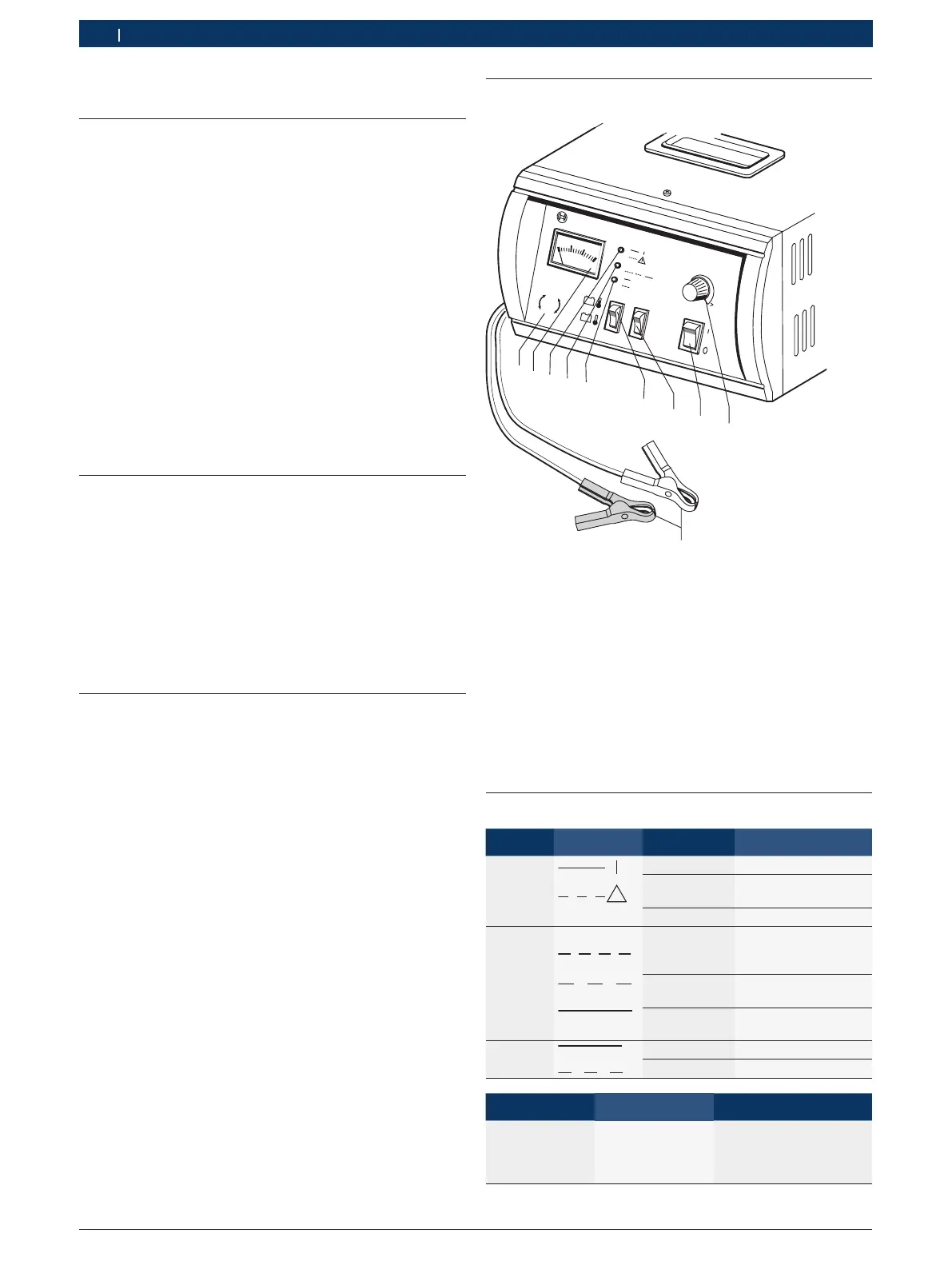

Fig. 1: BAT 430
1 Símbolo "Detecção automática Bateria de 12 Volts / 24 Volts"
2 Instrumento indicador para a corrente de carga
3 LED vermelho para “Rede ligada, polaridade invertida, falha ou
sobrecarga”
4 LED verde para “Processo de carregamento”
5 LED amarelo para “Operação de suporte / Operação buffer”
6 Comutador para a temperatura da bateria
7 Tecla de início para o processo de carregamento
8 Interruptor ON/OFF
9 Regulador para o ajuste da capacidade da bateria
10 Cabo de carregamento com pinças integralmente isoladas
3.5 Estato LEDs
LED Símbolo estado Função
Vermelho
!
Acende BAT 430 ligado
Pisca Polaridade invertida,
falha ou sobrecarga
Desligado BAT 430 desligado
Verde
IU
I
aIaI
Pisca
(rápido)
Carregamento prin-
cipal
em curso
Pisca
(lento)
Recarregamento em
curso
Acende Carga de manuten-
ção em curso
Amarelo
Acende 13,5 V / 27,0 V 30 A
Pisca 12,0 V / 24,0 V 2 A
Estado LED amarelo LED verde
Bateria total-
mente descar-
regada é carre-
gada
Pisca
(ciclo de
1 segundo)
Pisca
(ciclo de 1 segundo)
