3. Descrizione prodotto
3.1 Utilizzo
Il BAT 430 è un potente caricabatterie adatto per ricari-
care ogni tipo di batteria piombo-acido da 12 Volt o 24
Volt. Soprattutto le batterie con elettrolito immobiliz-
zato (tecnologia al gel o Vlies/AGM) vengono ricaricate
in modo ottimale. Le batterie possono essere ricaricate
sia ancora montate sul veicolo che smontate. Il BAT 430
può essere utilizzato anche come supporto o come tam-
pone per la rete di bordo.
Il campo di impiego previsto per il BAT 430 sono le aut-
officine, i centri di collaudo TÜV, le stazioni di servizio e
i commercianti di batterie.
i Il BAT 430 è adatto esclusivamente per ricaricare
batterie al piombo acide in buono stato con una
tensione nominale di 12 Volt o 24 Volt.
3.2 Informazioni importanti sul
caricabatterie
¶ Collocare il BAT 430 in posizione orizzontale su
una superficie solida. La posizione deve essere
sufficientemente stabile. Fare attenzione al peso
dell’apparecchio e della batteria da ricaricare.
¶ Proteggere il BAT 430 dall’umidità.
¶ Non coprire il BAT 430. Posizionare il BAT 430 in
modo che su tutti i lati ci sia uno spazio per la venti-
lazione di almeno 15 cm.
3.3 Fornitura
R BAT 430
R Istruzioni d'uso
3.4 Descrizione dell'apparecchio
S
E
R
E
P
M
A
C
D
0
10
0
2
0
3
A
Start
IU
alal
30
A
24
V
12
V
AUTO
40
80
120
160
200
200
2
A
I
h
1
4510017 Ko
2
3
4
5
6
7
8
10
B
O
S
C
H
BAT 430
9

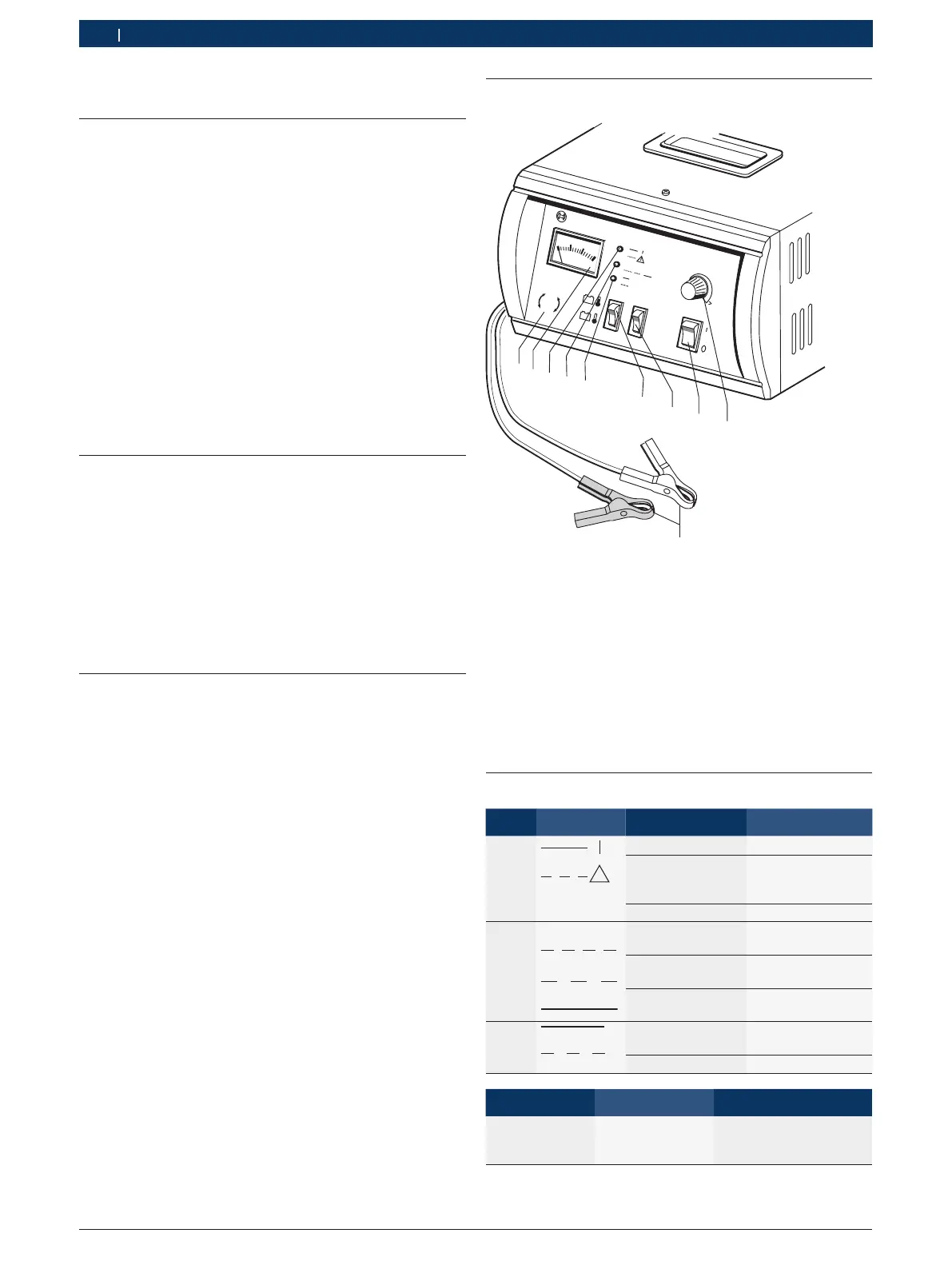

Fig. 1: BAT 430
1 Simbolo "Riconoscimento automatico batteria da 12 Volt / 24 Volt"
2 Visualizzazione della corrente di carica
3 LED rosso per indicare “alimentazione di rete, inversione di polarità,
guasto o sovraccarico”
4 LED verde per “processo di carica”
5 LED giallo per “alimentazione di supporto / tampone”
6 Selettore temperatura batteria
7 Pulsante di avvio del processo di carica
8 Interruttore di rete
9 Regolazione della capacità della batteria
10 Cavo per la carica con pinze di collegamento completamente isolate
3.5 Stato LEDs
LED Simbolo stato Funzione
Rossa
!
Luce fissa BAT 430 inserito
Luce lampeggiante Inversione di pola-
rità, guasto o sov-
raccarico
Spento BAT 430 disinserito
Verde
IU
I
aIaI
Luce lampeggiante
(veloce)
Carica principale
Luce lampeggiante
(lento)
Ricarica in corso
Luce fissa Carica di manteni-
mento in corso
Gialla
Luce fissa 13,5 V / 27,0 V
30 A
Luce lampeggiante 12,0 V / 24,0 V 2 A
Stato LED gialla LED verde
Caricamento di
batterie molto
scariche
Luce lampeggiante
(ciclo di 1 secondo)
Luce lampeggiante
(ciclo di 1 secondo)
